专利号: 2019112457171
申请人: 佛山市凯丰模具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

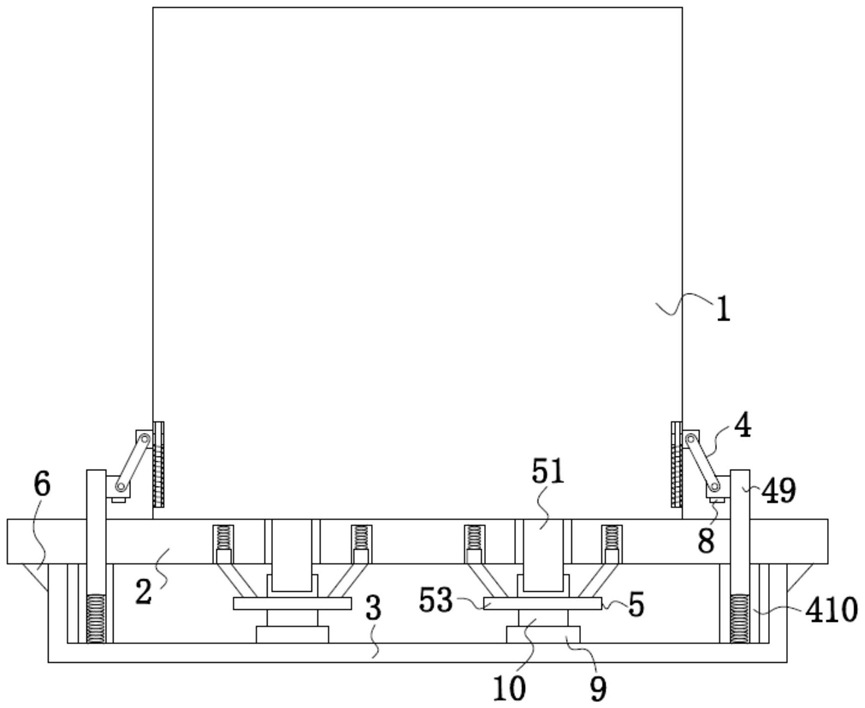

1.一种加工精度高的数控机床,包括机床本体(1)、底板(2)和框体(3),其特征在于:所述机床本体(1)安装在底板(2)的顶部,所述框体(3)安装在底板(2)的底部,所述机床本体(1)的左右两侧均安装有缓冲机构(4),所述机床本体(1)的底部安装有减震机构(5);所述缓冲机构(4)包括滑槽(41),所述滑槽(41)开设在机床本体(1)的表面,所述滑槽(41)内壁的顶部和底部通过滑动杆(42)固定连接,所述滑动杆(42)的表面活动连接有滑块(43),所述滑块(43)远离机床本体(1)的一侧安装有固定块(44),所述固定块(44)的表面安装有第一转轴(45),所述第一转轴(45)的表面活动连接有转动杆(46),所述转动杆(46)远离第一转轴(45)的一侧活动连接有第二转轴(47),所述第二转轴(47)的后侧安装有连接块(48),所述连接块(48)远离机床本体(1)的一侧固定连接有固定杆(49),所述固定杆(49)的底端贯穿底板(2)且延伸至框体(3)的内部,所述框体(3)内壁的底部固定连接有活动壳(410),所述活动壳(410)内壁的底部安装有第一弹簧(411),所述活动壳(410)的内表面与固定杆(49)活动连接,所述第一弹簧(411)的顶端与固定杆(49)固定连接;所述减震机构(5)包括支撑块(51),所述支撑块(51)安装在机床本体(1)的底部,所述支撑块(51)的底部贯穿底板(2)且延伸至框体(3)的内部,所述支撑块(51)的底部活动连接有固定套(52),所述固定套(52)的底部固定连接有固定板(53),所述固定板(53)顶部的左右两侧均固定连接有活动杆(54),所述活动杆(54)的顶部固定连接有支撑杆(55),所述底板(2)的底部开设有与支撑杆(55)相适配的固定槽(56),所述固定槽(56)内壁的顶部安装有第二弹簧(57),所述第二弹簧(57)的底端与支撑杆(55)固定连接。2.根据权利要求1所述的一种加工精度高的数控机床,其特征在于:所述框体(3)的左右两侧均固定连接有加强筋(6),所述加强筋(6)的顶部与底板(2)固定连接。3.根据权利要求1所述的一种加工精度高的数控机床,其特征在于:所述滑动杆(42)的表面套接有第三弹簧(7),所述第三弹簧(7)的顶端和底端分别与滑块(43)和滑槽(41)内壁的底部固定连接。4.根据权利要求1所述的一种加工精度高的数控机床,其特征在于:所述支撑块(51)的数量设置为四个,四个支撑块(51)分别安装在机床本体(1)底部的四角处。5.根据权利要求1所述的一种加工精度高的数控机床,其特征在于:所述连接块(48)的底部固定连接有缓冲垫(8),所述固定杆(49)的表面与底板(2)活动连接。6.根据权利要求1所述的一种加工精度高的数控机床,其特征在于:所述框体(3)内壁的顶部安装有与固定板(53)相适配的缓冲块(9),所述缓冲块(9)的顶部固定连接有减震块(10),所述减震块(10)的顶部与固定板(53)固定连接,所述缓冲块(9)和减震块(10)均由弹性材料制成。
