专利号: 2019112258572
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

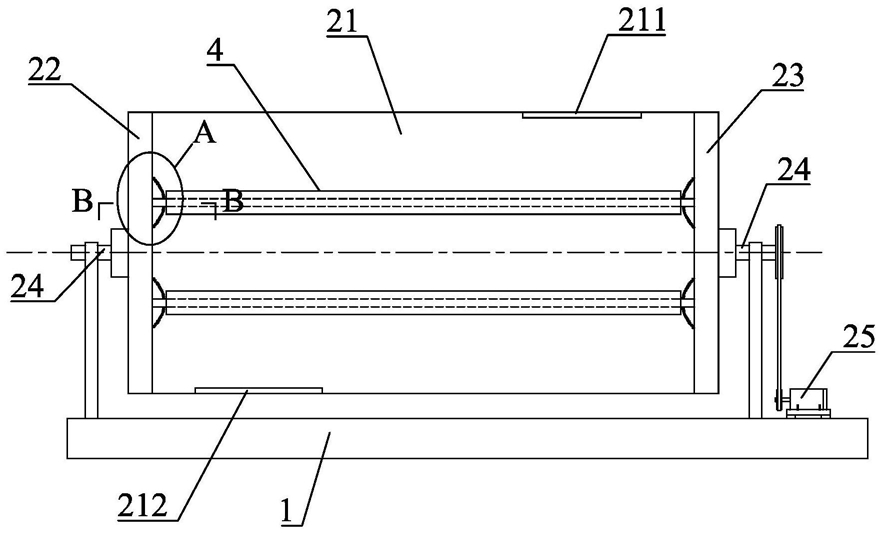

1.一种皮革浸水装置,其特征在于,包括底座和转动筒,所述转动筒包括筒身和分别设置在所述筒身两端的第一端盖和第二端盖,所述第一端盖和第二端盖上分别形成有转动支撑轴,所述转动筒通过所述转动支撑轴转动连接在所述底座上;

所述转动筒的内腔内设置有柔性活动组件,所述柔性活动组件包括滑杆、转动套管、第一滑槽和第二滑槽,所述第一滑槽和第二滑槽分别形成在设置在所述第一端盖和第二端盖上,所述滑杆的两端分别滑动设置在所述第一滑槽和第二滑槽内,所述转动套管套设在滑杆上并绕着所述滑杆转动;

所述滑杆两端上分别密封连接有第一软质密封罩和第二软质密封罩,所述第一软质密封罩远离所述转动套管的一端与所述第一端盖密封连接,所述第一软质密封罩完全遮盖所述第一滑槽的开口;所述第二软质密封罩远离所述转动套管的一端与所述第二端盖密封连接,所述第二软质密封罩完全遮盖所述第二滑槽的开口。

2.如权利要求1所述的一种皮革浸水装置,其特征在于,所述第一软质密封罩和第二软质密封罩均为由橡胶材质制成的空心锥面结构,密封罩的小端密封套设在所述滑杆的一端上,密封罩的大端与所述第一端盖或第二端盖密封粘接连接。

3.如权利要求1所述的一种皮革浸水装置,其特征在于,所述转动筒的内腔内设置有两组柔性活动组件,两组柔性活动组件的滑杆平行设置。

4.如权利要求1所述的一种皮革浸水装置,其特征在于,所述第一滑槽和第二滑槽的截面为T字形,所述滑杆的两端分别连接有第一导轮和第二导轮,所述第一导轮容纳在所述第一滑槽内,所述第二导轮容纳在所述第二滑槽内;所述第一导轮和第二导轮的轴线水平设置并垂直于所述滑杆。

5.如权利要求4所述的一种皮革浸水装置,其特征在于,所述第一导轮和第二导轮均包括第一滑轮和第二滑轮,所述第一滑轮和第二滑轮转动连接在滑杆上,所述第一滑轮和第二滑轮分别抵接在滑槽相对的两个内壁上。

6.如权利要求1所述的一种皮革浸水装置,其特征在于,所述第一滑槽和所述第二滑槽内均设置有用于将所述滑杆复位的弹簧,所述弹簧分别连接在所述滑杆的轴端两侧。

7.如权利要求1所述的一种皮革浸水装置,其特征在于,所述筒身上设置有皮革进口和皮革出口,所述皮革进口和所述皮革出口上分别设置有密封盖。

8.如权利要求1所述的一种皮革浸水装置,其特征在于,所述转动套管外侧壁上形成有导向板。

9.如权利要求1所述的一种皮革浸水装置,其特征在于,所述转动套管两端分别安装有轴承,所述转动套管通过轴承转动连接在所述滑杆上。
