专利号: 2019112051276
申请人: 宿迁学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

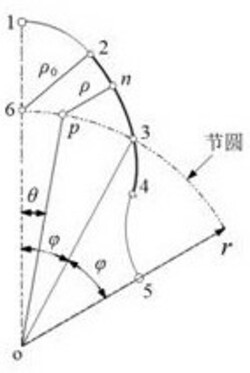

1.一种转子泵流量脉动系数通用的计算模型的获取方法,其特征在于:包括以下步骤:S1:定义脉动因素K:所述转子轮廓采用其半叶轮廓通过镜像操作后圆周阵列操作的构造设置,所述半叶轮廓由节圆之外的转子顶点、共轭顶点、和位于节圆上的共轭节点、节圆之内的共轭谷点、转子谷点,并通过彼此之间的线段首尾相连而成,所述共轭顶点和共轭节点之间的线段为主共轭线段,共轭顶点为主共轭线段的起点,所述共轭顶点到顶节点之间的距离为起始法长ρ0,所述顶节点为顶对称轴与节圆的交点,所述主共轭线段上处于共轭的某一点分别到本体、共轭体中心单位节圆半径下距离的平方和为脉动因数K,当共轭点为共轭顶点时,脉动因数K取得最大值max[K],当共轭点为共轭节点时,脉动因数K取得最小值min[K],由脉动因数K的定义及本体主共轭线段与共轭体从共轭线段之间的共轭几何关系,通过推导,得:其中:ε0=“(节圆半径+起始法长ρ0)/节圆半径”,ε0≤ε0,max,ε0,max为ε0的上限值;

S2:获取流量脉动系数通用的计算模型,由转子泵瞬时流量及最大瞬时流量、最小瞬时流量的现有定义与求解方法,及流量脉动系数的现有定义与求解方法,得通用的初步计算模型为:其中:λspace为转子泵的容积系数,λuse=0.8~0.9为容积系数λspace基础上的因泄漏引起的可利用系数,常取λuse=0.85;

S3:容积系数λspace由其定义的进一步理论推导和验证,得

其中:C为主共轭线段具体类型下关于ε0的已知类型系数,经对现有各类主共轭线段的计算,C<0.08;

S4:流量脉动系数通用的精确计算模型为:

其中:ε为转子的形状系数,ε≤εmax,εmax为ε的上限取值。

2.根据权利要求1所述的一种转子泵流量脉动系数通用的计算模型的获取方法,其特征在于:由于C<0.08,得出C对脉动系数的影响较小,故流量脉动系数通用的简化计算模型为:
