专利号: 2019111939302
申请人: 惠安县科曼源科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

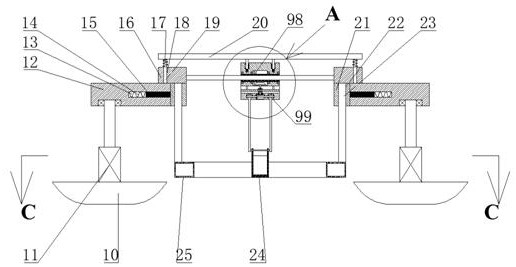

1.一种水面救援起重机,包括左右对称设置的两个能够独立航行的船体以及左右两个所述船体之间设置的可左右移动且上下滑动的起重篮,其特征在于:所述船体上方设置有固定架,所述固定架转动设置于所述船体顶壁上固定设置的液压杆的伸缩杆末端,左右两个所述固定架之间设置有左右对称的固定块,所述固定块内设置有上下贯通的第一滑动孔,所述第一滑动孔内可滑动的设置有第一滑动杆,所述第一滑动杆顶部末端固定设置有支撑块,所述第一滑动杆底部末端固定设置有弧形浮箱,所述弧形浮箱能够浮在水面上方从而保证所述起重篮在最下方时始终处于水平面上,左右两个所述支撑块之间设置有可左右滑动的移动架,所述移动架内设置有左右贯通的滑动腔,所述移动架底壁内左右对称设置有摆动腔,所述摆动腔内可上下摆动的设置有摆动杆,所述起重篮转动设置于左右两个所述摆动杆之间,左右两个所述摆动腔之间设置的摆动装置能够带动所述摆动杆摆动,从而提升所述起重篮上移,所述滑动腔顶壁内设置有传动腔,所述传动腔内设置有带动所述移动架左右移动的移动装置,所述移动装置与所述摆动装置共用同一动力源驱动电机,所述驱动电机可伴随所述固定架上下移动而上下移动,从而实现对所述移动装置与所述摆动装置的驱动。

2.如权利要求1所述一种水面救援起重机,其特征在于:所述摆动装置包括左右两个所述摆动腔之间设置的转动腔,所述转动腔内可转动的设置有第一转轴,所述第一转轴左右两个末端伸入所述摆动腔内且与所述摆动杆固定连接,所述转动腔顶壁内转动设置有第一花键轴,所述第一花键轴底部末端固定设置有与所述第一转轴外表面固定设置的第一锥齿轮啮合的第二锥齿轮。

3.如权利要求1所述一种水面救援起重机,其特征在于:所述移动装置包括所述传动腔内转动设置的第二转轴,所述第二转轴内设置有左右贯通的螺纹孔,所述螺纹孔内螺纹连接有与左右两个所述支撑块固定连接的螺纹杆,所述传动腔底壁内可转动的设置有第二花键轴,所述第二花键轴顶部末端固定设置有与所述第二转轴外表面固定设置的第三锥齿轮啮合的第四锥齿轮。

4.如权利要求3所述一种水面救援起重机,其特征在于:所述滑动腔内可滑动的设置有滑动板,所述驱动电机固定设置于所述滑动板中心位置,所述驱动电机输出轴向上下两侧延伸且末端固定设置有花键套,所述移动架顶壁内左右对称设置有齿轮腔,所述齿轮腔与所述滑动腔之间连通设置有前后对称的第二滑动孔,所述第二滑动孔内可滑动的设置有与所述滑动板固定连接的第一齿条,所述移动架顶壁内设置有贯穿所述齿轮腔的第三滑动孔,所述第三滑动孔内可滑动的设置有第二齿条,所述第二齿条与所述第三滑动孔底壁间设置有第一弹簧,所述第二齿条前后两侧转动设置有与所述第二齿条以及所述第一齿条啮合的齿轮,所述支撑块内设置有上下贯通的第四滑动孔,所述第四滑动孔内可滑动的设置有第二滑动杆,左右两个所述第二滑动杆顶部末端固定设置有连接杆,所述连接杆与所述支撑块之间设置有环绕所述第二滑动杆的第二弹簧。

5.如权利要求1所述一种水面救援起重机,其特征在于:左右两个所述固定架相对一侧端壁内设置有第五滑动孔,所述第五滑动孔内可滑动的设置有与所述固定块固定连接的第三滑动杆,所述第三滑动杆与所述第五滑动孔端壁间设置有第三弹簧,左右两个所述船体小幅度偏移时可以有一定的缓冲作用。
