1.一种DNA /ZIF-8改性聚砜纳滤膜的方法及所得膜，其特征在于, 包括以下步骤：步骤（1）：利用左旋多巴的自聚合性能改性聚砜基底膜得到的改性膜；

步骤（2）：将改性膜置于DNA+ZIF-8母液中进行反应，利用Zn2+与氨基和羧基的配位作用，在膜表面得到连续致密的DNA/ZIF-8膜层，即得。

2.根据权利要求1所述的一种DNA/ZIF-8改性聚砜纳滤膜的方法及所得膜,其特征在于, 所述步骤（1）中，将聚砜基底膜置于盐酸多巴胺Tris缓冲溶液中，在温度为50℃的条件下摇床浸泡24h。

3.根据权利要求1所述的一种DNA/ZIF-8改性聚砜纳滤膜的方法及所得膜,其特征在于, 所述步骤（2）中，将改性膜置于DNA+ZIF-8母液中进行反应2-4次。

4.根据权利要求1所述的一种DNA/ZIF-8改性聚砜纳滤膜的方法及所得膜,其特征在于, 包括以下步骤：（1）聚醚砜基底膜的预处理

将聚砜基底膜置于质量分数1%的亚硫酸氢钠溶液中浸泡保存，取出聚砜基底膜用超纯水洗涤并浸泡至少24h；之后，将浸泡后的聚砜基底膜置于水：乙醇体积比为1:1的溶液中并超声10min进行活化；

（2）左旋多巴改性聚醚砜基底膜即得L-DOPA@PS

称取0.8g L-多巴胺置于配好的Tris缓冲溶液中，配置出8 g/L左旋多巴溶液，密封待用；将活化后得到的聚砜基底膜置于装有配好的盐酸多巴胺溶液中的玻璃器皿中，置于50℃恒温培养摇床中分别浸泡24 h，震荡浸泡完毕后取出先用无水乙醇冲洗再用超纯水清洗，反复三次，去除残留的溶液；

（3）采用ZIF-8改性左旋多巴改性膜制备ZIF-8@L-DOPA/PS复合膜分别称取0.9625g六水合硝酸锌和1.7g甲酸钠于玻璃容器中，加入200ml的超纯水使其完全溶解，配制为Zn2+离子模板液；称取19.8625g 2-甲基咪唑和0.3g DNA用150mL超纯水溶解，配置为DNA+ZIF-8母液；将步骤（2）得到的左旋多巴改性后的聚砜基底膜浸泡在Zn2+离子模板液中70℃静置30min，后将DNA+ZIF-8母液中倒入静置24h即为一次改性，改性2-4次。

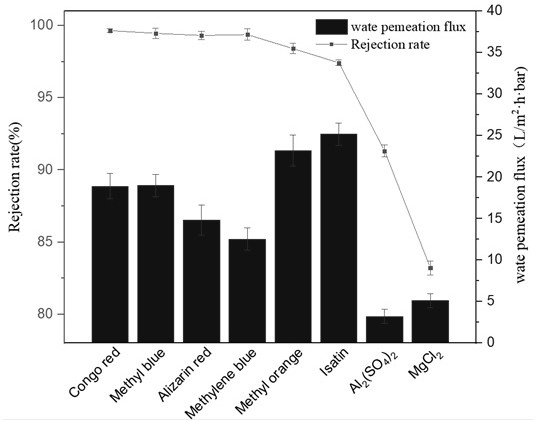

5.权利要求1-5任一项所述的DNA /ZIF-8改性聚砜纳滤膜的方法制得的纳滤膜。
