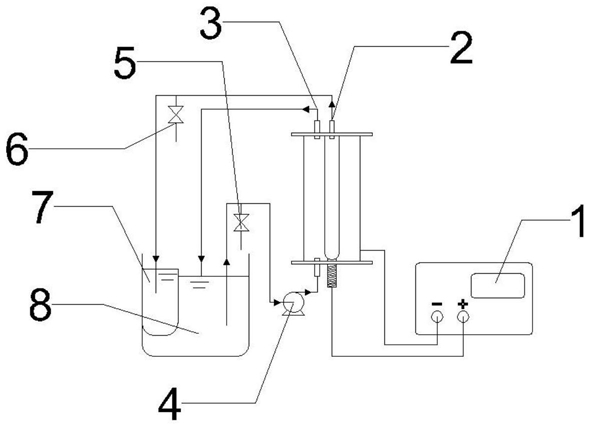

1.一种电化学改性聚偏氟乙烯膜的方法，其特征在于：所述方法使用下述装置，所述装置包括电解池；

所述电解池包括微孔阳极、阴极管；

所述微孔阳极置于阴极管内，所述阴极管的底部设有进水口，所述阴极管的顶部设有阴极出水口，所述微孔阳极的顶部设有阳极出水口；

液槽通过隔膜泵与所述电解池的进水口连接，所述电解池的阳极出水口与氧化溢流槽连接，所述电解池的阴极出水口返回液槽；

所述方法包括如下步骤：

将聚偏氟乙烯膜丝活化、碱处理、清洗；

关闭排气阀和排液阀，向液槽中加入电解质氯化钠，开启隔膜泵；

开启直流稳压电源，待产水稳定，将处理后的聚偏氟乙烯膜丝放入氧化溢流槽内，氧化结束后取出改性聚偏氟乙烯膜丝，清洗；

关闭直流稳压电源、隔膜泵，开启排气阀、排液阀。

2.根据权利要求1所述电化学改性聚偏氟乙烯膜的方法，其特征在于：连接所述电解池的阳极出水口与氧化溢流槽的管路上设有排气阀。

3.根据权利要求2所述电化学改性聚偏氟乙烯膜的方法，其特征在于：连接所述隔膜泵与液槽的管路上设有排液阀。

4.根据权利要求3所述电化学改性聚偏氟乙烯膜的方法，其特征在于：所述微孔阳极与直流稳压电源的正极连接，所述阴极管与直流稳压电源的负极连接。

5.根据权利要求4所述电化学改性聚偏氟乙烯膜的方法，其特征在于：所述活化方法为：将聚偏氟乙烯膜丝在50‑100％的乙醇中浸泡1‑2d。

6.根据权利要求5所述电化学改性聚偏氟乙烯膜的方法，其特征在于：所述碱处理方法为：将活化后的聚偏氟乙烯膜丝在0.25‑2.50％的NaOH溶液中浸泡5‑10min。

7.根据权利要求6所述电化学改性聚偏氟乙烯膜的方法，其特征在于：开启所述隔膜泵

5‑20min后再开启直流稳压电源。

8.根据权利要求7所述电化学改性聚偏氟乙烯膜的方法，其特征在于：将所述直流稳压电源电压调至10‑15V。

9.根据权利要求8所述电化学改性聚偏氟乙烯膜的方法，其特征在于：氧化1‑3h。
