专利号: 201911179935X
申请人: 深圳市宝万利科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

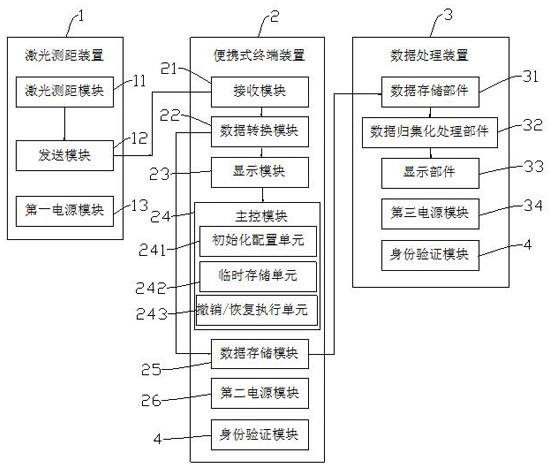

1.一种基于激光测距的测量系统, 其特征在于:包括可相互连接的激光测距装置和便携式终端装置(2),以及与便携式终端装置(2)连接的数据处理装置(3),所述激光测距装置包括:三个激光测距模块(11),其中两个所述激光测距模块(11)水平反向设置测量两个被测对象之间的距离,第三个激光测距模块(11)垂直设置测量距离顶部平面和底部平面的距离,并输出相应的距离信息和/或两个被测对象之间的高度差信息;

发送模块(12),与所述激光测距模块(11)连接,用于将激光测距模块(11)输出的距离信息发送至便携式终端装置(2);

第一电源模块(13),与激光测距模块(11)和发送模块(12)连接,为激光测距模块(11)和发送模块(12)提供工作电压;

所述便携式终端装置(2)包括:

接收模块(21),与所述激光测距装置的发送模块(12)连接,用于接收所述发送模块(12)发送的距离信息;

数据转换模块(22),与接收模块(21)连接,用于将接收到的距离信息转换可读的数据信息;

显示模块(23),与数据转换模块(22)连接,用于显示表征量测点到目标体之间距离的数据信息;

主控模块(24),与显示模块(23)、激光测距模块(11)均分别连接,用于控制所述激光测距模块(11)开启或者关闭,并且能够选择保存或者删除所述显示模块(23)所显示的数据信息;

数据存储模块(25),与所述主控模块(24)及数据转换模块(22)连接,用于保存主控模块(24)选择保存的数据信息;

第二电源模块(26),至少与所述接收模块(21)、数据转换模块(22)、显示模块(23)和主控模块(24)分别连接并提供工作电压;

所述数据处理装置(3)包括:

数据存储部件(31),与所述便携式终端的数据存储模块(25)连接,获取所述数据存储模块(25)内存储的表征距离的数据信息;

数据归集化处理部件(32),与数据存储部件(31)连接,获取数据存储部件(31)中需要的所有数据并通过显示部件(33)全部显示在同一个坐标系中,在显示部件(33)显示的操作画面下,从所显示的用于表征距离的数据信息中再次筛选需要的数据信息,然后存储所筛选的数据信息至相关联的联合操作表格内;

显示部件(33),与所述数据归集化处理部件(32)连接,用于显示数据归集化处理部件(32)从数据存储部件(31)中获取的数据信息,同时显示用于筛选该数据信息的数据归集化处理部件(32)的操作画面;

第三电源模块(34),与数据处理部件、数据归集化处理部件(32)以及显示部件(33)均分别连接并提供工作电压。

2.根据权利要求1所述的基于激光测距的测量系统,其特征在于:所述数据归集化处理部件(32)通过设定同一量测的多组数据的归集范围来选择符合要求的数据信息,进而将符合要求的数据信息导出至联合操作表格中。

3.根据权利要求2所述的基于激光测距的测量系统,其特征在于:所述激光测距模块(11)量测检测点到目标体之间的距离满足离散谱:其中Ex表示检测点到目标体之间的距离,V(x t)表示特定时间内激光测距模块发出的激光的行进速度。

4.根据权利要求1所述的基于激光测距的测量系统,其特征在于:所述激光测距装置水平方向同时测量得到的两个数值在数据转换模块(22)内相加,进而使数据转换模块(22)输出的数据信息为两个方向的数值,于数据归集化处理模块的坐标系中显示为一个点,设定数据的归集范围以后,用于标识鼠标的箭头会转换为符合归集范围的框,通过该框在坐标系中标识距离信息的多个点中进行框选,被框选的数据保存到联合操作表中并导出。

5.根据权利要求1所述的基于激光测距的测量系统,其特征在于:所述数据归集化处理部件(32)设于电脑端,通过设定多次测量结果之间的归集范围筛选需要符合要求的数据信息,该数据归集范围同时满足以下条件: 1)同一检测点到同一目标点位的多次测量的平均值的-3σ大于平均值的95%;

2)同一检测点到同一目标点位的多次测量的平均值的+3σ小于平均值的105%。

6.根据权利要求1所述的基于激光测距的测量系统,其特征在于:所述数据存储模块(25)直接设于便携式终端装置(2)内,所述第二电源模块(26)与所述数据存储模块(25)连接,为所述数据存储模块(25)提供工作电压;或者所述数据存储模块(25)设于云端,与所述主控模块(24)及所述数据转换模块(22)通过互联网连接。

7.根据权利要求1-6任一项所述的基于激光测距的测量系统,其特征在于:所述便携式终端装置(2)及所述数据处理装置(3)均设有身份验证模块(4),用于验证使用者的身份。

8.根据权利要求7所述的基于激光测距的测量系统,其特征在于:所述身份验证模块(4)为指纹识别模块、面部识别模块和虹膜识别模块中的一种或者多种,所述的身份验证模块(4)对应设有存储单元,所述存储单元用于存储身份信息,包括指纹信息、面部信息和虹膜信息中的一种或者多种。

9.根据权利要求8所述的基于激光测距的测量系统,其特征在于:所述主控模块(24)还包括初始化配置单元(241),与所述激光测距装置连接,用于根据所述主控模块(24)发送的初始化控制指令对所述激光测距装置进行初始化配置。

10.根据权利要求1-9任一项所述的基于激光测距的测量系统,其特征在于:所述主控模块(24)还包括临时存储单元(242)和撤销/执行恢复执行单元(243);

所述临时存储单元(242)用于在设定的时间内暂时存储激光测距模块(11)输出的所有量测数据以及主控模块(24)的历史指令信息;

当所述临时存储单元接收到撤销/恢复执行单元(243)的撤销指示时,在所述临时存储单元的历史指令中,只追溯对于在接收到所述撤销的指令的时刻前的一部分历史指令进行撤销;

在通过所述撤销/恢复执行单元(243)进行恢复时,所述临时存储单元(242)接收到恢复的指令时,在所述临时存储单元(242)中存储的历史指令中,只追溯对于在接收到所述恢复的指令的时刻前的一部分历史指令进行恢复。
