专利号: 2019111569095
申请人: 久瓴(江苏)数字智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

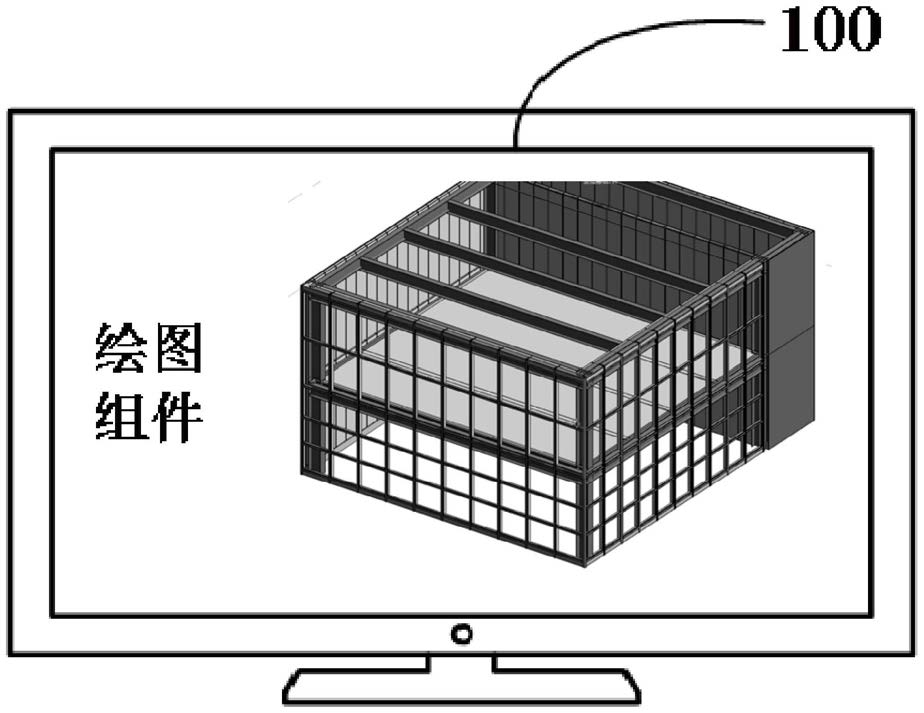

1.一种玻璃幕墙生成方法,其特征在于,所述方法包括:获取绘制的模拟幕墙;

在所述模拟幕墙上,生成幕墙分割线;

根据模拟幕墙的墙信息形成链表;

遍历所述链表中的每条边,根据所述幕墙分割线生成立柱和横梁;

在所述立柱和横梁所形成的矩形框中生成玻璃;

生成压板、胶条和盖板;

生成底部收口铝板和顶部收口铝板,从而生成玻璃幕墙主体;

所述根据模拟幕墙的墙信息形成链表,包括:找出首尾相接的墙形成一个所述链表,确定所述链表的方向和起止点,从所述链表的第一结点开始遍历,判断每个夹角是阴角还是阳角,并作为信息保存。

2.根据权利要求1所述的方法,其特征在于,所述遍历所述链表中的每条边,根据所述幕墙分割线生成立柱和横梁,包括:对于链表中的每条边,在每条边的两个结点中间的墙面上,根据幕墙分割线生成立柱;

两根立柱之间的幕墙分割线上生成横梁。

3.根据权利要求1所述的方法,其特征在于,所述生成压板、胶条和盖板,包括:对于非夹角处的立柱,在距离立柱预设距离生成第一压板;

在立柱的卡槽中生成胶条;

在第一压板的卡槽中生成胶条和盖板;

对于横梁,在距离横梁预设距离生成第二压板;

在横梁的卡槽中生成胶条;

在第二压板的卡槽中生成胶条和盖板。

4.根据权利要求1所述的方法,其特征在于,对于夹角处的立柱,所述方法还包括:在立柱的两边生成夹角拼料;

在距离立柱预设距离生成夹角压板;

在立柱的卡槽中生成胶条;

在夹角压板的卡槽中生成胶条和夹角盖板。

5.一种玻璃幕墙生成装置,其特征在于,所述装置包括:模拟幕墙生成模块,用于获取绘制的模拟幕墙;

分割线生成模块,用于在所述模拟幕墙上,生成幕墙分割线;

链表生成模块,用于根据模拟幕墙的墙信息形成链表;

立柱横梁生成模块,用于遍历所述链表中的每条边,根据所述幕墙分割线生成立柱和横梁;

玻璃生成模块,用于在所述立柱和横梁所形成的矩形框中生成玻璃;

压板胶条盖板生成模块,用于生成压板、胶条和盖板;

铝板生成模块,用于生成底部收口铝板和顶部收口铝板,从而生成玻璃幕墙主体;

所述链表生成模块具体用于:

找出首尾相接的墙形成一个所述链表,确定所述链表的方向和起止点,从所述链表的第一结点开始遍历,判断每个夹角是阴角还是阳角,并作为信息保存。

6.根据权利要求5所述的装置,其特征在于,所述立柱横梁生成模块用于:对于所述链表中的每条边,在所述每条边的两个结点中间的墙面上,根据所述幕墙分割线生成所述立柱;

在两根立柱之间的所述幕墙分割线上生成所述横梁。

7.根据权利要求5所述的装置,其特征在于,所述压板胶条盖板生成模块用于:对于非夹角处的立柱,在距离所述立柱预设距离生成第一压板;

在所述立柱的卡槽中生成所述胶条;

在所述第一压板的卡槽中生成所述胶条和所述盖板;

对于所述横梁,在距离所述横梁预设距离生成第二压板;

在所述横梁的卡槽中生成所述胶条;

在所述第二压板的卡槽中生成所述胶条和所述盖板。

8.根据权利要求5所述的装置,其特征在于,所述压板胶条盖板生成模块还用于:在所述立柱的两边生成夹角拼料;

在距离所述立柱预设距离生成夹角压板;

在所述立柱的卡槽中生成胶条;

在所述夹角压板的卡槽中生成所述胶条和夹角盖板。

9.一种计算机设备,包括存储器及处理器,所述存储器上存储有可在处理器上运行的计算机程序,其特征在于,所述处理器执行所述计算机程序时实现权利要求1至4中任一项所述方法的步骤。

10.一种计算机可读存储介质,其上存储有计算机程序,其特征在于,所述计算机程序被处理器执行时实现权利要求1至4中任一项所述的方法的步骤。
