专利号: 2019111494239
申请人: 台州市中吉阀门股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

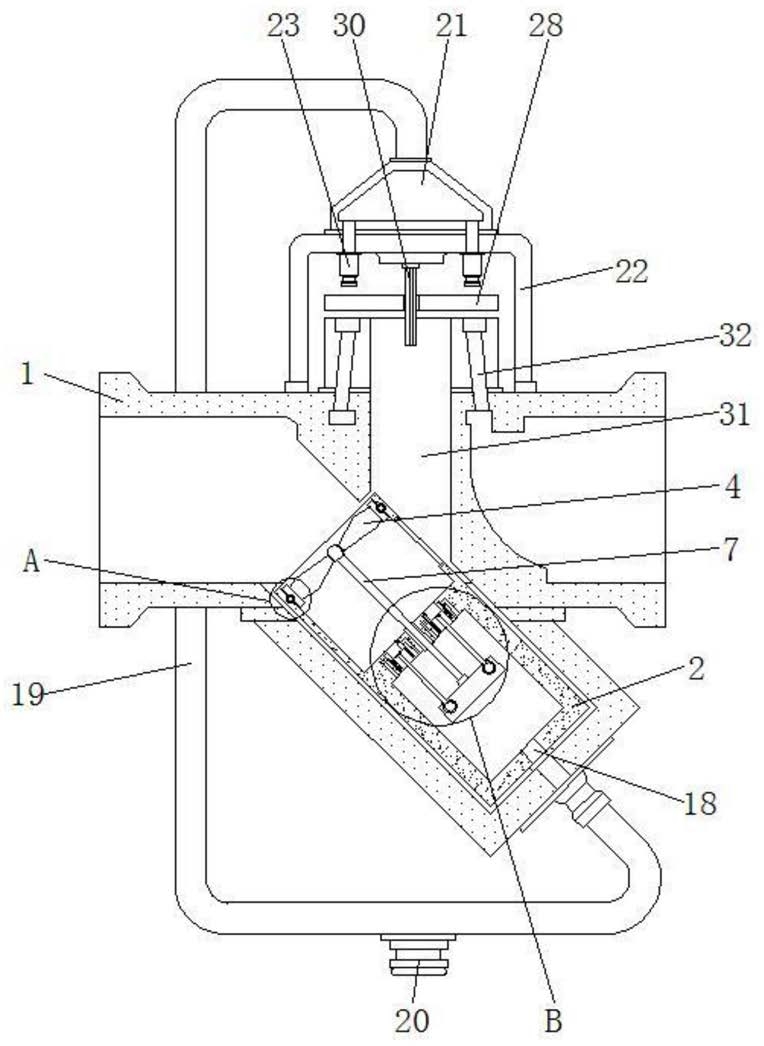

1.一种方便蒸汽热能进行回收的疏水阀,包括阀体(1)、涡轮叶(4)、活塞(12)、管体(19)和阀片(28),其特征在于:所述阀体(1)的下端设置有筒体(2),且筒体(2)的内侧设置有安装环(3),所述安装环(3)的内侧安装有涡轮叶(4),且安装环(3)的外表面以及筒体(2)的内表面开设有连接槽(5),所述连接槽(5)的内侧设置有滚珠(6),且安装环(3)通过滚珠(6)与筒体(2)相互连接,所述涡轮叶(4)的下方安装有驱动杆(7),且驱动杆(7)上安装有驱动盘(8),并且驱动杆(7)以及驱动盘(8)均位于筒体(2)的内侧,所述驱动盘(8)上开设有槽轨(9),且槽轨(9)的内侧设置有滚球(10),所述滚球(10)上安装有连杆(11),且连杆(11)上安装有活塞(12),所述活塞(12)的外侧设置有限位块(13),且限位块(13)位于限位槽(14)的内侧,所述限位槽(14)开设于穿孔(15)的外侧,且限位槽(14)的内侧设置有复位弹簧(16),所述复位弹簧(16)位于限位块(13)的下方,且限位块(13)通过复位弹簧(16)与筒体(2)相互连接,所述限位槽(14)的外侧设置有输气管道(17),所述筒体(2)的底部设置有开口(18),且开口(18)的外侧设置有管体(19),并且管体(19)与阀体(1)的下端相互连接,所述管体(19)的下方安装有封闭盖(20),且管体(19)的上端连接有蒸汽室(21),所述蒸汽室(21)的下方安装有封闭室(22),且封闭室(22)安装于阀体(1)的上方,所述封闭室(22)的内侧安装有安装筒(23),且安装筒(23)与蒸汽室(21)相互连通,所述安装筒(23)的内侧开设有调节槽(24),且安装筒(23)的内侧设置有顶杆(25),所述顶杆(25)的外侧设置有支杆(26),且支杆(26)位于调节槽(24)的内侧,所述顶杆(25)的外侧环绕有连接弹簧(27),且连接弹簧(27)位于安装筒(23)的内侧,并且顶杆(25)通过连接弹簧(27)与安装筒(23)相互连接,所述顶杆(25)的下方设置有阀片(28),且阀片(28)位于封闭室(22)的内侧,所述阀片(28)上开设有连接孔(29),且连接孔(29)的内侧设置有竖杆(30),并且竖杆(30)的上端与封闭室(22)相互连接,所述阀片(28)的下方设置有阀口(31),且阀口(31)的外侧开设有出水管(32)。

2.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述安装环(3)与涡轮叶(4)之间为固定连接,且安装环(3)通过滚珠(6)与筒体(2)之间构成旋转结构,并且涡轮叶(4)上固定安装有驱动杆(7)。

3.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述驱动盘(8)与驱动杆(7)之间为固定连接,且驱动盘(8)内侧的槽轨(9)俯视为环状结构,并且槽轨(9)的顶部与底部为波浪状结构,滚球(10)与槽轨(9)之间构成滑动结构。

4.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述活塞(12)通过限位块(13)与限位槽(14)构成滑动结构,且活塞(12)通过限位块(13)与复位弹簧(16)构成伸缩结构。

5.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述输气管道(17)与限位槽(14)相互贯通,且输气管道(17)在穿孔(15)的外侧对称分布。

6.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述安装筒(23)在封闭室(22)的内侧对称分布,且安装筒(23)嵌套在顶杆(25)的外侧。

7.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述顶杆(25)通过支杆(26)与调节槽(24)构成滑动结构,且顶杆(25)通过连接弹簧(27)与安装筒(23)构成伸缩结构。

8.根据权利要求1所述的一种方便蒸汽热能进行回收的疏水阀,其特征在于:所述竖杆(30)俯视为“十”字型结构,且竖杆(30)通过连接孔(29)与阀片(28)贯穿连接,并且竖杆(30)与连接孔(29)之间相互契合。
