专利号: 201911134829X
申请人: 利辛县雨果家居有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

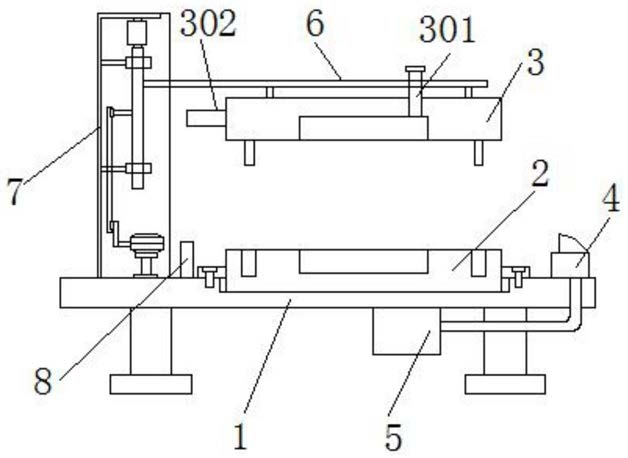

1.一种玻璃工艺品生产加工用模具,包括下模(2)、上模(3)和加料口(301),所述加料口(301)导通连接在上模(3)上表面,所述下模(2)与上模(3)套筒配合,其特征在于:所述下模(2)通过螺栓可拆卸连接在底座(1)表面,所述底座(1)上表面从左至右分别安装有传动机构(7)、开关机构(8)和吸气管(4),所述底座(1)下表面分别安装有净化箱(5)和抽风机(9),所述传动机构(7)的输出端通过支撑杆(6)与上模(3)固定连接,所述上模(3)左侧壁固定连接有压板(302);

所述传动机构(7)分别包括外壳(701)、伺服电机(702)、摇臂(703)、连杆(704)、鱼眼接头(705)、导向座(706)、一号弹簧(707)和铝型材(708);

所述外壳(701)固定连接在底座(1)表面,所述伺服电机(702)安装在外壳(701)内部靠近底端位置,所述伺服电机(702)的传动输出端传动连接摇臂(703),所述摇臂(703)一侧通过连杆(704)传动连接有铝型材(708),所述导向座(706)对称安装在外壳(701)内侧壁,所述铝型材(708)滑动插接在导向座(706)内部;

所述鱼眼接头(705)具体为两个,两个所述鱼眼接头(705)对称连接在连杆(704)顶端和底端,所述连杆(704)通过鱼眼接头(705)分别与摇臂(703)和铝型材(708)传动连接,所述铝型材(708)的右侧壁中间位置与支撑杆(6)传动连接,所述铝型材(708)顶端通过一号弹簧(707)与外壳(701)内部顶端固定连接。

2.根据权利要求1所述的一种玻璃工艺品生产加工用模具,其特征在于:所述吸气管(4)上表面开设有吸气口(401),所述吸气口(401)为数组,数组所述吸气口(401)均布在吸气管(4)表面。

3.根据权利要求1所述的一种玻璃工艺品生产加工用模具,其特征在于:所述净化箱(5)一侧铰链连接箱门(502),过滤网板(501)可拆卸连接在净化箱(5)内部,排气孔(503)导通连接在净化箱(5)上表面。

4.根据权利要求1所述的一种玻璃工艺品生产加工用模具,其特征在于:所述抽风机(9)的吸气端与吸气管(4)导通连接,且抽风机(9)的排气端与净化箱(5)相插接。

5.根据权利要求1所述的一种玻璃工艺品生产加工用模具,其特征在于:所述开关机构(8)分别包括支撑框(801)、二号弹簧(802)、顶板(803)、横板(804)、一号触头(805)和二号触头(806),所述支撑框(801)固定连接在底座(1)表面,所述支撑框(801)内部底端通过二号弹簧(802)固定连接有顶板(803),所述顶板(803)一侧固定连接有横板(804),且顶板(803)上表面固定连接一号触头(805),所述二号触头(806)固定连接在支撑框(801)内部顶端。
