1.一种调控电致变色氧化镍膜颜色的方法，其特征在于，所述方法包括如下步骤：(1)将导电基底垂直放入聚苯乙烯微球乳液中恒温培养，得到聚苯乙烯微球模板；其中，所述聚苯乙烯微球的粒径为200‑600nm；所述聚苯乙烯微球乳液的体积分数为0.1‑

0.25％；

(2)将含有0.4‑1.8mol/L的Ni(NO3)2和0.04‑0.12mol/L的NaNO3的水溶液作为电解液，‑2

采用三电极体系，聚苯乙烯微球模板为工作电极，在0.4‑2.4mA·cm 恒电流下，采用阴极电沉积法在聚苯乙烯微球模板中填充Ni(OH)2，沉积时间为100‑1000秒；

(3)沉积结束后，将工作电极取出，浸入有机溶剂中，得到具有反蛋白石结构的Ni(OH)2膜；

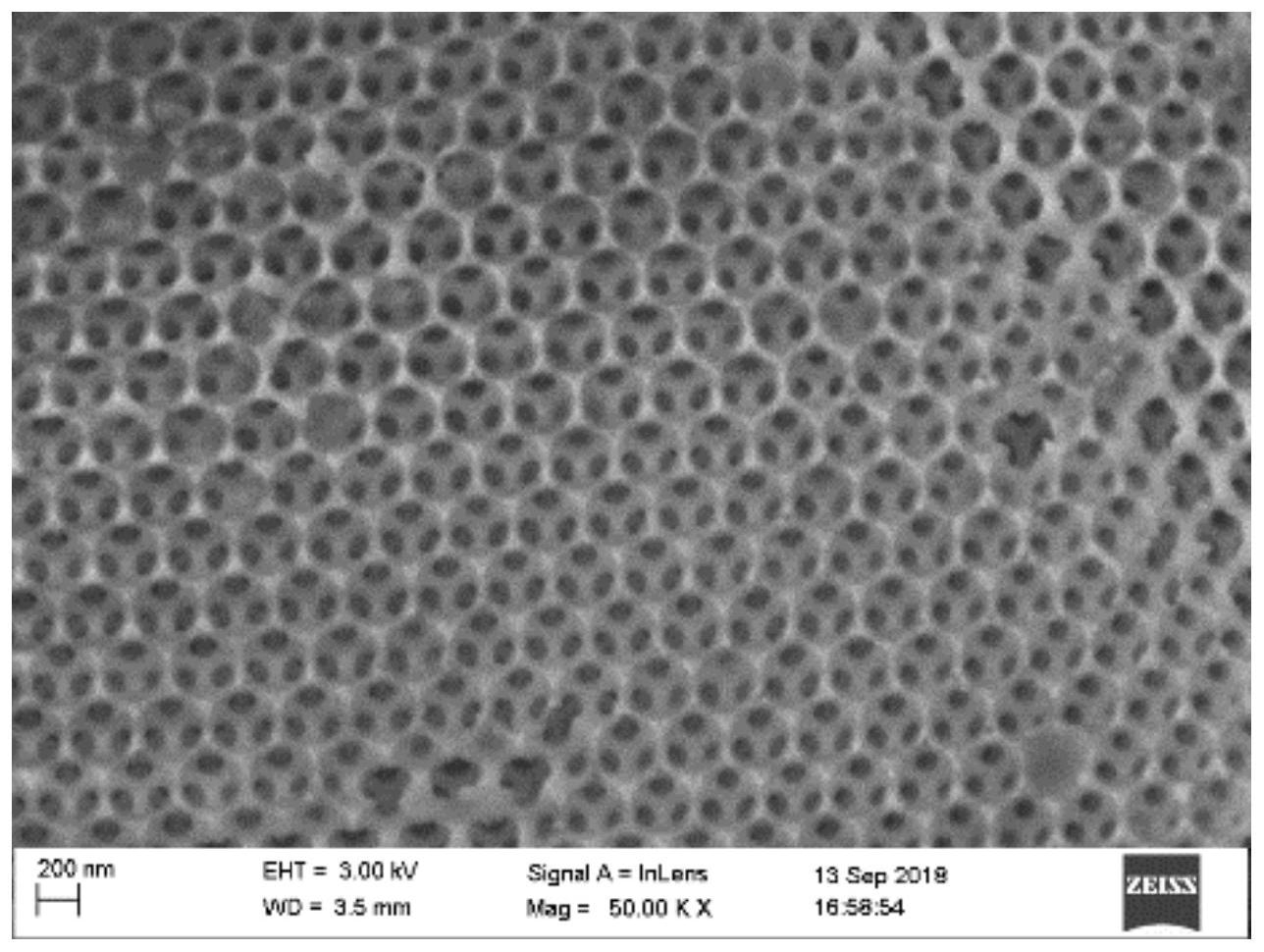

(4)将具有反蛋白石结构的Ni(OH)2膜进行固化、退火，得到具有反蛋白石结构的NiO膜；

(5)采用三电极体系，以所述NiO膜为工作电极，对工作电极施加‑1.0～1.0V的电压，实现对氧化镍膜颜色的调控。

2.根据权利要求1所述的方法，其特征在于，在步骤(5)中，在LiClO4‑PC电解液中，对工作电极施加‑1.0～1.0V的电压，实现对氧化镍膜颜色的调控。

3.根据权利要求1所述的方法，其特征在于，在步骤(5)中，所述三电极体系的参比电极为银/氯化银电极，对电极为铂电极。

4.根据权利要求1所述的方法，其特征在于，在步骤(4)中，在40‑80℃下进行所述固化；和/或在250‑350℃、氩气氛围中进行所述退火。

5.根据权利要求1所述的方法，其特征在于，在步骤(4)中，所述退火时间为1‑3小时。

6.根据权利要求1所述的方法，其特征在于，在步骤(3)中，所述有机溶剂选自甲苯和/或四氢呋喃。

7.根据权利要求1所述的方法，其特征在于，在步骤(3)中，将所述工作电极浸入有机溶剂中浸泡4‑24小时。

8.根据权利要求1所述的方法，其特征在于，在步骤(2)中，所述三电极体系的参比电极为银/氯化银电极，对电极为铂电极。

9.根据权利要求1所述的方法，其特征在于，所述恒温培养的温度条件为60‑80℃，培养时间为48‑120小时。

10.根据权利要求1所述的方法，其特征在于，所述导电基底选自ITO导电玻璃、FTO导电玻璃、镀ITO的聚酰亚胺基板中的任一种。

11.根据权利要求1所述的方法，其特征在于，将所述导电基底在使用前依次用丙酮、甲醇和超纯水超声清洗5‑20分钟。
