专利号: 2019111340758
申请人: 湖州吴兴珀莱机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

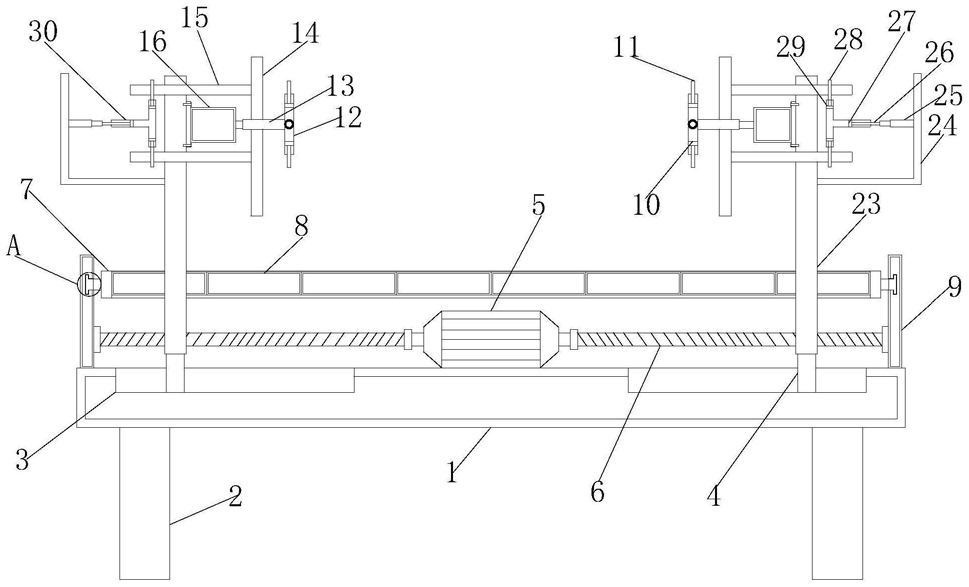

1.一种钢管生产用夹持装置,包括工作台(1),其特征在于:所述工作台(1)顶部安装有双头电机(5),所述双头电机(5)的两端均连接有丝杆(6),所述工作台(1)顶部连接有两个固定板(9),所述丝杆(6)另一端通过轴承转动连接在固定板(9)一侧,所述工作台(1)上面设有两个移动板(23),两个所述丝杆(6)分别贯穿两个移动板(23)与两个移动板(23)螺纹连接,所述移动板(23)一侧通过螺栓固定安装有水泵(16),所述移动板(23)靠近水泵(16)的一侧设有连接杆(15),所述连接杆(15)一端贯穿移动板(23)一侧延伸至移动板(23)另一侧,所述连接杆(15)另一端连接有隔板(14),所述水泵(16)与连通管(13)一端连通设置,所述连通管(13)另一端贯穿隔板(14)延伸至隔板(14)另一侧与十字管(12)连通设置,所述十字管(12)内部密封接触有活塞一(10),所述活塞一(10)外部连接有插杆(11),所述插杆(11)一端贯穿十字管(12)内壁延伸至十字管(12)外部,所述工作台(1)上方设有固定框(7),所述固定框(7)一侧连接有固定块(21),所述固定板(7)一侧开设有T型槽一(17),所述T型槽一(17)内部设置有T型滑块一(19),所述T型滑块一(19)外壁与固定块(21)一侧连接,所述固定框(7)内部设有八个活动板(8),所述活动板(8)背面延伸至固定框(7)后方,所述活动板(8)底部开设有T型槽二(22),所述T型槽二(22)内部设有T型滑块二(20),所述固定框(7)背面连接有L型连接块(18),所述L型连接块(18)一端与T型滑块二(20)一侧连接,所述移动板(23)一侧连接有L型安装板(24),所述L型安装板(24)一侧安装有电动推杆(25),所述L型安装板(24)一侧设置有T型管(30),一个所述T型管(30)内部设置有一个活塞二(27)和两个活塞三(29),所述活塞二(27)一侧连接有活动杆(26),所述活动杆(26)一端贯穿T型管(30)一端延伸至T型管(30)外部,位于T型管(30)的活动杆(30)一端与电动推杆(25)一端连接,所述活塞三(29)外壁连接有限位杆(28),所述限位杆(28)贯穿连接杆(15)与连接杆(15)活动连接。

2.根据权利要求1所述的一种钢管生产用夹持装置,其特征在于:所述水泵(16)的数量为两个,两个所述水泵(16)分别安装在两个移动板(23)互相靠近的两侧。

3.根据权利要求1所述的一种钢管生产用夹持装置,其特征在于:所述工作台(1)顶部开设有滑槽(3),所述移动板(23)底部连接有移动杆(4),所述移动杆(4)底部贯穿滑槽(3)槽口延伸至滑槽(3)内部,位于滑槽(3)内部的移动杆(4)正面和背面均与滑槽(3)槽壁接触。

4.根据权利要求1所述的一种钢管生产用夹持装置,其特征在于:所述十字管(12)的形状为“十”字型,一个所述十字管(12)内部设置有四个活塞一(10)。

5.根据权利要求1所述的一种钢管生产用夹持装置,其特征在于:所述十字管(12)和连通管(13)的材质均为硬性塑料材质组成。

6.根据权利要求1所述的一种钢管生产用夹持装置,其特征在于:所述工作台(1)底部安装有底座(2)。

7.根据权利要求1所述的一种钢管生产用夹持装置,其特征在于:所述T型管(30)的数量为两个,两个所述T型管(30)分别位于两个移动板(23)互相远离的两侧。
