专利号: 2019111339820
申请人: 浙江众鑫新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

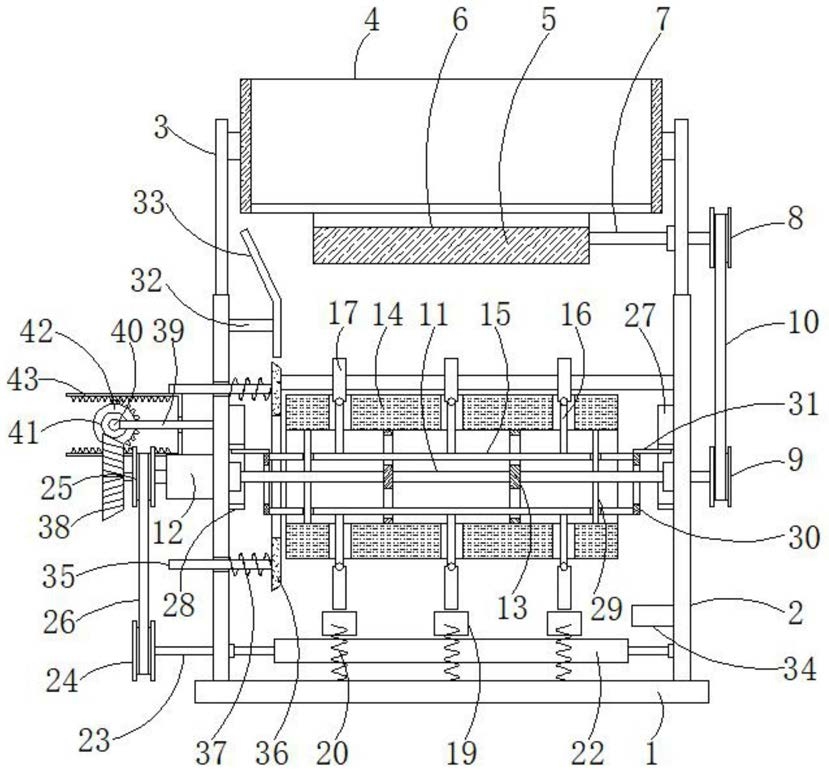

1.一种方钢管两端端口打磨装置,包括底板(1),其特征在于,所述底板(1)的顶部固定连接有两个支撑板(2),所述支撑板(2)的顶部固定连接有第一夹板(3),两个所述第一夹板(3)相互靠近的一侧安装有存放箱(4),所述存放箱(4)的下方设有与第一夹板(3)转动连接的接料装置,所述接料装置的下方设有与支撑板(2)转动连接的夹紧装置,所述夹紧装置的左侧设有与支撑板(2)固定的双轴电机(12),所述夹紧装置的下方设有出料装置,所述双轴电机(12)的左端输出轴安装有往复机构,所述往复机构上固定连接有活动套设在支撑板(2)上的两个横杆(35),所述横杆(35)靠近滚筒(14)的一端固定连接有磨盘(36),所述支撑板(2)和磨盘(36)之间连接有套设在横杆(35)外圈的第三弹簧(37);

所述接料装置包括出料辊(5)、第一转轴(7)、第一从动轮(8)、第一主动轮(9)和第一皮带(10),所述第一转轴(7)的活动套设在所述的第一夹板(3)内,所述第一转轴(7)的左端固定连接有出料辊(5),所述第一转轴(7)远离出料辊(5)的一端固定套设有第一从动轮(8),所述第一从动轮(8)的下方设有第一主动轮(9),所述第一从动轮(8)和第一主动轮(9)的外圈套设有第一皮带(10);

所述夹紧装置包括第二转轴(11)、安装板(13)、滚筒(14)、活动杆(15)、拉杆(16)、夹持板(17)、固定板(30)、挤压杆(31)、导向板(27)和挤压板(28),所述第二转轴(11)的一端与双轴电机(12)的输出轴固定连接,所述第二转轴(11)远离双轴电机(12)的一端固定套设在第一主动轮(9)的内圈,所述第二转轴(11)的外圈活动套设有两个安装板(13),所述安装板(13)的外圈套设有滚筒(14),所述滚筒(14)的筒壁上阵列活动套设有多个拉杆(16),所述拉杆(16)伸出滚筒(14)的一端铰接有两个夹持板(17),所述拉杆(16)深入滚筒(14)内部的一端固定连接有活动杆(15),两个所述活动杆(15)的两端焊接有固定板(30),所述固定板(30)的顶部固定连接有挤压杆(31),两个所述支撑板(2)相互靠近的一侧均固定连接有导向板(27),所述导向板(27)的底部固定连接有与支撑板(2)焊接的挤压板(28),且挤压杆(31)与挤压板(28)接触;

所述出料装置包括第二主动轮(25)、第二从动轮(24)、第二皮带(26)、第三转轴(23)、传送辊(21)和传送带(22),所述第二主动轮(25)固定套设在双轴电机(12)的输出轴上,所述第二主动轮(25)的下方设有第二从动轮(24),所述第二主动轮(25)和第二从动轮(24)的外部套设有第二皮带(26),所述第二从动轮(24)的内圈固定套设有第三转轴(23),所述第三转轴(23)的外圈固定套设有传送辊(21),所述传送辊(21)的外部套设有传送带(22);

所述往复机构包括第一齿轮(38)、第二夹板(39)、固定轴(40)、第二齿轮(41)、半齿轮(42)和齿条板(43),所述第一齿轮(38)与双轴电机(12)的输出轴固定连接,所述双轴电机(12)的上方设有与支撑板(2)固定连接的两个第二夹板(39),所述第二夹板(39)之间转动连接有固定轴(40),所述固定轴(40)的外圈固定套设有第二齿轮(41),且第二齿轮(41)和第一齿轮(38)啮合传动,所述第二齿轮(41)的背面设有固定套设在固定轴(40)外圈的半齿轮(42),所述半齿轮(42)的外部设有齿条板(43),且齿条板(43)与半齿轮(42)啮合传动,所述齿条板(43)的竖截面为U型结构。

2.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,所述安装板(13)上开设有与滚筒(14)同轴设置的安装孔,且第二转轴(11)固定套设在安装孔内,所述安装孔的上方和下方均设有贯穿安装板(13)的连接孔,且活动杆(15)贯穿连接孔。

3.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,所述滚筒(14)的顶部筒壁和底部筒壁沿其长度方向阵列开设有多个活动孔,且拉杆(16)贯穿活动孔,所述夹持板(17)的底部连接有第一弹簧(18),且第一弹簧(18)远离夹持板(17)的一端与活动孔的内壁连接。

4.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,所述夹持板(17)的下方设有与底板(1)连接的第二弹簧(20),所述第二弹簧(20)的顶端连接有缓冲板(19),所述缓冲板(19)的竖截面为圆弧形结构。

5.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,所述存放箱(4)的底部箱壁沿其长度方向开设有出料孔,所述出料辊(5)的顶部沿其长度方向开设有接料槽(6)。

6.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,所述出料辊(5)远离第一从动轮(8)的一侧设有与所述支撑板(2)固定连接的固定杆(32),所述固定杆(32)靠近出料辊(5)的一侧焊接有上料板(33)。

7.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,一个所述支撑板(2)上开设有第一通孔,且第一转轴(7)贯穿第一通孔,所述第一通孔的下方设有贯穿两个所述支撑板(2)的第二通孔,且第二转轴(11)贯穿第二通孔,所述第二通孔的下方设有贯穿一个所述支撑板(2)的第三通孔,且第三转轴(23)贯穿第三通孔。

8.根据权利要求1所述的一种方钢管两端端口打磨装置,其特征在于,所述固定板(30)上开设有固定孔,且第二转轴(11)贯穿固定孔,所述第二转轴(11)的顶部和底部固定连接有与滚筒(14)内壁焊接的两个导向杆(29),所述活动杆(15)上开设有两个导向孔,且导向杆(29)贯穿导向孔,一个所述支撑板(2)靠近第三转轴(23)的一侧焊接有废料箱(34)。
