专利号: 2019111295979
申请人: 宿州市鑫尧健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

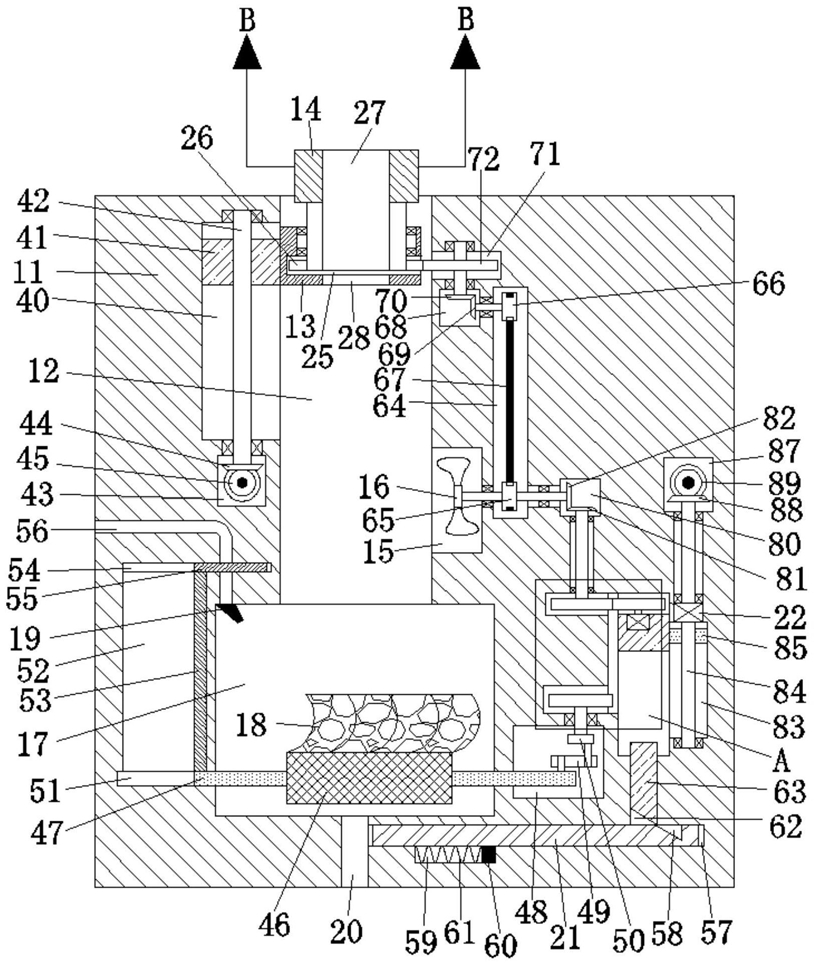

1.一种毛笔毛刷头清洗装置,其特征在于:包括机体,所述机体内设置有夹紧升降装置,所述夹紧升降装置右侧设置有风干装置,所述夹紧升降装置下侧设置有清洗装置,所述机体内右侧设置有控制装置,所述夹紧升降装置包括设置于所述机体内且开口向上的升降腔,所述升降腔内滑设有升降板,所述升降板上侧可转动的设置有夹紧块,通过所述夹紧块将毛笔笔杆夹紧,然后通过所述升降板带动毛笔下降,将毛笔头深入到所述清洗装置内,所述风干装置包括连通设于所述升降腔右侧下端的风扇腔,所述风扇腔内可转动的设有风扇,通过所述风扇对毛笔头进行吹干,同时通过传动机构带动夹紧块转动,进而带动毛笔转动,实现对毛笔一边转动一边吹干,所述清洗装置包括连通设于所述升降腔下侧的清洗腔,所述清洗腔内设置有毛刷,所述清洗腔上侧左端内壁上固设有喷水头,通过带动所述毛刷左右移动,对毛笔头进行清洗,同时通过所述喷水头对毛笔头进行间歇性喷水,所述清洗腔下侧连通设有出水口,所述出水口右侧设置有阀门板,当装置处于清洗状态时,所述阀门板将所述出水口封闭,所述控制装置包括控制电机和动力电机,所述动力电机上端动力配合连接有主动啮合直齿轮,所述控制电机控制所述升降板的升降,同时控制所述主动啮合直齿轮与不同齿轮啮合,进而将所述动力电机的动力分别传递给清洗装置和风干装置;

所述夹紧升降装置包括所述升降板,所述夹紧块可转动的设于所述升降板上端,所述升降板内设有开口向右的齿环腔,所述夹紧块下端通过延伸到所述齿环腔内的转轴固设有直齿环,所述夹紧块内上下贯穿设置有穿过所述直齿环的毛笔通道,所述齿环腔下侧连通设有开口向下的毛笔通口,所述升降腔左侧连通设有升降腔,所述升降板左端固设有延伸到所述升降腔内的升降块,所述升降腔内可转动的设有螺纹配合连接于所述升降块的升降螺杆,所述升降腔下侧设置有锥齿腔,所述升降螺杆下端延伸到所述锥齿腔内,锥齿腔内固设有从动锥齿轮,所述从动锥齿轮后端设置有与其相啮合的主动锥齿轮,所述主动锥齿轮动力连接于所述控制装置,所述夹紧块内左右两端对称设置有开口相反的按压块腔,所述按压块腔内滑设有按压块,所述按压块腔前后两侧连通设有限位槽,所述按压块前后两端对称且固定设置有延伸到所述限位槽内的限位块,所述夹紧块内前后两侧设置有滑板腔,所述滑板腔内滑设有滑板,所述滑板靠近中心一端固设有延伸到所述毛笔通道内的夹块,所述滑板远离中心一端与所述滑板腔远离中心一侧内壁之间固连有压缩弹簧,所述按压块腔与所述滑板腔之间都连通设有通线孔,所述限位块远离中心一端固连有拉线,所述拉线穿过所述通线孔固连于所述滑板远离中心一侧的端面上;

所述清洗装置包括连通设于所述升降腔下侧的所述清洗腔,所述清洗腔内可左右移动的设有毛刷板,所述毛刷固设于所述毛刷板上端,所述毛刷板左右两端固设有推拉杆,所述清洗腔右侧设有摇杆腔,右侧的所述推拉杆右端延伸到所述摇杆腔内并铰链连接有铰链杆,所述铰链杆上侧可转动的设有摇杆,所述铰链杆右端铰链连接于所述摇杆下端,所述摇杆上端连接于所述控制装置,所述清洗腔左侧连通设有推拉杆腔,所述推拉杆腔上侧连通设有连杆腔,左侧的所述推拉杆左端延伸到所述推拉杆腔内且其上端固设有延伸到所述连杆腔内的连杆,所述连杆腔上侧连通设有挡板腔,所述挡板腔内滑设有固连于所述连杆上端的挡板,所述挡板腔上下两侧且于所述连杆腔右侧上下贯穿且连通设有通水管道,所述通水管道下端连通于所述喷水头且其上端连通于外界,所述出水口连通设于所述清洗腔下侧且连通于外界,所述出水口右侧连通设有阀门板腔,所述阀门板滑设于所述阀门板腔内,所述阀门板上侧端面右端设置有开口向上的凹槽,所述阀门板腔下侧连通设有复位槽,所述阀门板下端固设有延伸到所述复位槽内的复位块,所述复位块左端与所述复位槽左壁之间固连有复位弹簧,所述阀门板腔上侧右端连通设有推块腔,所述推块腔内滑设有推块;

所述风扇腔右侧设有带轮腔,所述风扇右端通过延伸到所述带轮腔内的转轴固设有主动带轮,所述主动带轮右端连接于所述控制装置,所述主动带轮上侧可转动的设有从动带轮,所述主动带轮与所述从动带轮之间绕设有传动带,所述从动带轮左侧设置有锥齿传递腔,所述从动带轮左端通过延伸到所述锥齿传递腔内的转轴固设有主动传动锥齿轮,所述主动传动锥齿轮上端设置有与其啮合的从动传动锥齿轮,所述锥齿传递腔上侧设置有连通所述升降腔的直齿轮腔,所述从动传动锥齿轮上端通过延伸到所述直齿轮腔内的转轴设有可啮合于所述直齿环的主动直齿轮;

所述控制装置包括连通设于所述推块腔上侧的切换腔,所述切换腔内滑设有切换块,所述动力电机固设于所述切换块内,所述主动啮合直齿轮动力配合连接于所述动力电机上端,所述切换腔左侧连通设有切换啮合腔,所述切换啮合腔左侧下端连通设有下啮合直齿腔,所述下啮合直齿腔内可转动的设有可与所述主动啮合直齿轮相啮合的下啮合直齿轮,所述下啮合直齿轮下端通过转轴固连于所述摇杆上端,所述切换啮合腔左侧上端连通设有上啮合直齿腔,所述上啮合直齿腔内可转动的设有可与所述主动啮合直齿轮相啮合的上啮合直齿轮,所述上啮合直齿腔上侧设有锥齿传递腔,所述上啮合直齿轮上端通过延伸到所述锥齿传递腔内的转轴固连有主动传递锥齿轮,所述主动传递锥齿轮左端设置有与其相啮合的从动传递锥齿轮,所述从动传递锥齿轮左端通过转轴固连于所述主动带轮右端,所述切换腔右侧连通设有切换螺杆腔,所述控制电机固设于所述切换螺杆腔上壁内,所述控制电机下端动力配合连接有切换螺杆,所述切换螺杆腔内滑设有螺纹配合连接于所述切换螺杆并固连于所述切换块右端的切换控制块,所述控制电机上侧设有锥齿啮合腔,所述控制电机上端通过延伸到所述锥齿啮合腔内的转轴动力配合连接有主动啮合锥齿轮,所述主动啮合锥齿轮后端设置有与其相啮合的从动啮合锥齿轮,所述从动啮合锥齿轮后端通过带轮传动动力连接于所述主动锥齿轮后端。
