1.一种树枝状聚酰胺胺包裹的钯纳米颗粒产品的制备方法，其特征在于，其主要是将树枝状聚酰胺胺、醋酸钯和三乙胺溶解于甲苯中，在氮气保护下，于室温搅拌48‑96小时，得到树枝状聚酰胺胺包裹的钯纳米颗粒产品；

树枝状聚酰胺胺为末端含有长链烷烃的树枝状聚酰胺胺，所述树枝状聚酰胺胺的代数为3‑6代，长链烷烃的链段长度为8‑18个碳原子；所述树枝状聚酰胺胺的重量为所述甲苯的重量的0.1％‑2.0％；所述醋酸钯的重量为所述甲苯的重量的0.2％‑5.0％；所述三乙胺的重量为所述甲苯的重量的5％‑20％。

2.一种树枝状聚酰胺胺包裹的钯纳米颗粒产品，其特征在于，其采用如权利要求1所述的树枝状聚酰胺胺包裹的钯纳米颗粒产品的制备方法制得。

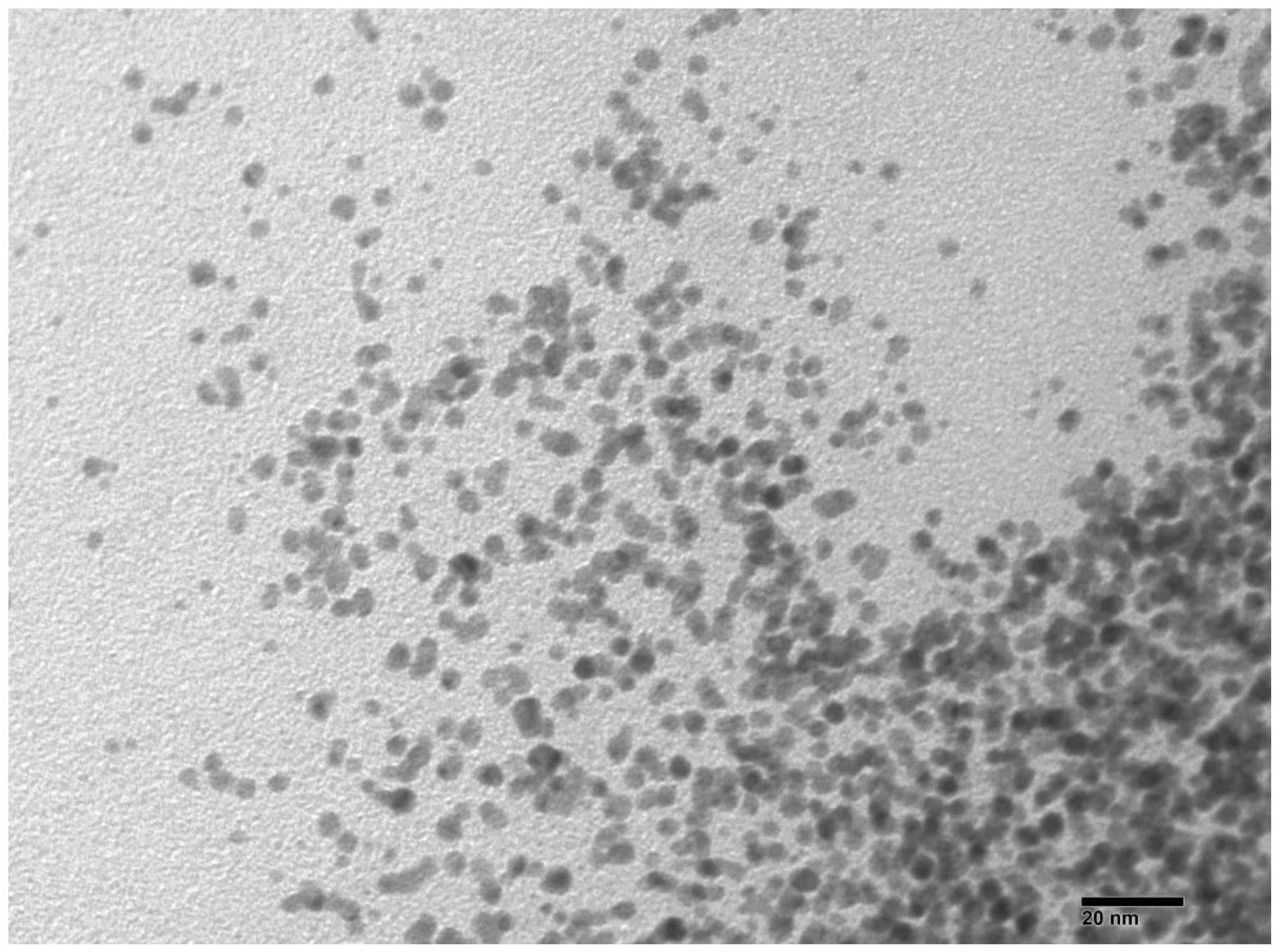

3.根据权利要求2所述的树枝状聚酰胺胺包裹的钯纳米颗粒产品，其特征在于，所述树枝状聚酰胺胺包裹的钯纳米颗粒产品中的钯纳米颗粒的粒径为2‑6纳米。

4.一种如权利要求2所述的树枝状聚酰胺胺包裹的钯纳米颗粒产品的应用，其特征在于，所述树枝状聚酰胺胺包裹的钯纳米颗粒产品用于肉桂醛加氢反应，肉桂醇的选择性达到80％～95％；反应条件为：肉桂醛和所述树枝状聚酰胺胺包裹的钯纳米颗粒的质量比为

100：(1～10)，反应温度为室温，溶剂为甲苯或正己烷，反应时间为12‑24小时。
