专利号: 2019111175430
申请人: 郑州工业应用技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

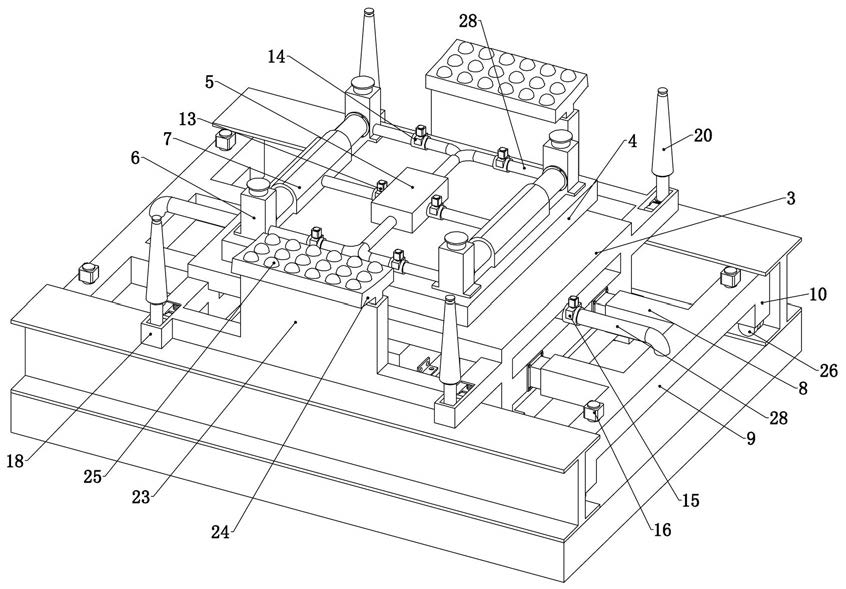

1.预制梁辅助举升小车,其特征在于,包括小车的底板(1),所述的底板(1)左右两侧均固定连接有动力装置,所述的底板(1)上固定连接有中板(3),所述的中板(3)上转动连接有顶板(4),所述的上板上设置有两组举升装置,两组所述的举升装置均和固定连接在顶板(4)上的顶板油泵(5)连通;

两组所述的举升装置均包括两个滑动连接在顶板(4)上的垂直油缸(6)和一个固定连接在顶板(4)上的水平油缸(7),所述的水平油缸(7)为双出杆油缸且水平油缸(7)两端分别和两个垂直油缸(6)固定连接;

两个所述的动力装置均包括一端固定连接在底板(1)上的动力油缸(8),两个所述的动力油缸(8)另一端均固定连接有动力梁(9),两个所述的动力梁(9)两侧均固定连接有固定油缸(10),两个所述的动力油缸(8)、四个所述的固定油缸(10)均和固定连接在底板(1)上的底板油泵(11)连通,所述的底板(1)上固定连接有油箱(12),所述的顶板油泵(5)和底板油泵(11)均和油箱(12)连通。

2.根据权利要求1所述的预制梁辅助举升小车,其特征在于,所述的顶板油泵(5)和两个水平油缸(7)连通的管道处均设置有水平电磁阀(13),所述的顶板油泵(5)和四个所述的垂直油缸(6)连通的管道处均设置有垂直电磁阀(14);

所述的底板油泵(11)和两个所述的动力油缸(8)连通的管道处均设置有动力电磁阀(15);

两个所述的动力梁(9)均为中空梁且均和相应的固定油缸(10)、动力油缸(8)连通,所述的动力梁(9)和相应的固定油缸(10)连通处均设置有固定电磁阀(16);

所述的顶板油泵(5)、底板油泵(11)、水平电磁阀(13)、动力电磁阀(15)、固定电磁阀(16)均和固定连接在底板(1)上的中控模块(17)电连接。

3.根据权利要求2所述的预制梁辅助举升小车,其特征在于,所述的中板(3)两侧分别固定连接有两个侧梁(18),四个所述的侧梁(18)上均上下滑动连接有支撑座(19),四个所述的支撑座(19)内均可拆卸连接有支撑螺杆(20),四个所述的支撑座(19)一侧均滑动连接有转动连接在相应侧梁(18)上的平衡杆(21),所述的平衡杆(21)另一端滑动滑动连接有上下滑动连接在相应侧梁(18)上的平衡平台(22),四个所述的平衡平台(22)均通过弹簧和相应的侧梁(18)相连,四个所述的平衡平台(22)下端均固定连接有牛眼滚轮。

4.根据权利要求1所述的预制梁辅助举升小车,其特征在于,所述的中板(3)两侧均固定连接有矫正油缸(23),两个所述的矫正油缸(23)上端均固定连接有弧形板(24);

两个所述的矫正油缸(23)均通过管道和底板油泵(11)连通,两个所述的矫正油缸(23)和底板油泵(11)连通的管道处均设置有矫正电磁阀(2),所述的矫正电磁阀(2)和所述的中控模块(17)电连接。

5.根据权利要求4所述的预制梁辅助举升小车,其特征在于,两个所述的弧形板(24)上面均转动连接有若干矫正钢球(25)。

6.根据权利要求2所述的预制梁辅助举升小车,其特征在于,四个所述的垂直油缸(6)下端均固定连接有牛眼滚轮。

7.根据权利要求2所述的预制梁辅助举升小车,其特征在于,四个所述的固定油缸(10)下端均转动连接有轮子(26)。

8.根据权利要求1所述的预制梁辅助举升小车,其特征在于,所述的中板(3)上固定连接有回转油缸(27),所述的回转油缸(27)上端固定连接有顶板(4),所述的回转油缸(27)和所述的油箱(12)连通。

9.根据权利要求2所述的预制梁辅助举升小车,其特征在于,所述的中控模块(17)包括电磁阀控制单元、信号处理单元、无线信号收发单元。

10.根据权利要求1-9中任一所述的预制梁辅助举升小车,其特征在于,所述的预制梁辅助举升小车两个为一组,两个所述预制梁辅助举升小车的中控模块(17)通过无线连接有外接遥控装置。
