专利号: 2019111145859
申请人: 江苏德瑞环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2025-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

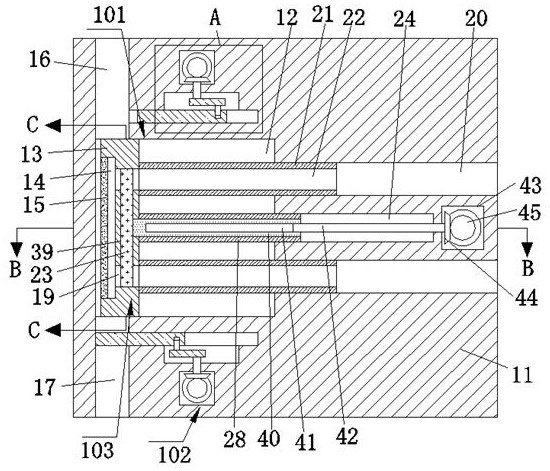

1.一种小型沼气净化与提纯装置,包括主体,所述主体内设有提纯装置,所述提纯装置包括设于所述主体内左侧的提纯腔,所述提纯腔内可左右滑动的设有挤压板,所述挤压板左端面内设有滤膜腔,所述滤膜腔内固定设有半透膜,所述提纯腔上壁左端连通设有开口向上的进气通道,所述提纯腔下壁左端连通设有甲烷通道,当所述挤压板从左向右移动时,通过所述进气通道将沼气吸入提纯腔内,当所述挤压板从右向左移动时,通过所述半透膜将沼气进行过滤,将甲烷留在所述半透膜左侧并通过所述甲烷通道排出,其余的废气穿过所述半透膜进入所述滤膜腔内,所述进气通道与所述甲烷通道右壁内设有密封装置,所述密封装置内设有密封板,所述进气通道右侧的所述密封板与所述甲烷通道右侧的所述密封板动作相反,当所述进气通道打开时,下侧所述密封板将所述甲烷通道封闭,当所述甲烷通道打开时,上侧所述密封板将所述进气通道封闭,所述滤膜腔右侧上下对称且连通设有出气口,所述滤膜腔右壁内设有开闭装置,所述开闭装置内设有旋转挡板,当所述挤压板向右移动时,所述旋转挡板关闭所述出气口,当所述挤压板向左移动时,所述旋转挡板打开所述出气口。

2.如权利要求1所述的一种小型沼气净化与提纯装置,其特征在于:所述提纯腔右壁且正对所述出气口右侧上下对称且连通设有管道伸缩腔,所述管道伸缩腔内可左右滑动的设有伸缩管,所述伸缩管左端固定连接于所述挤压板右端面,所述伸缩管内左右贯穿设有连通所述出气口右侧与所述管道伸缩腔的管道。

3.如权利要求1所述的一种小型沼气净化与提纯装置,其特征在于:所述提纯装置包括连通设于所述提纯腔右壁中心的推杆腔,所述推杆腔内可左右滑动的设有推拉杆,所述推拉杆左端固定连接于所述挤压板右端面中心,所述推杆腔后壁连通设有曲柄连杆腔,所述曲柄连杆腔后壁可转动的设有曲柄,所述曲柄前端面远离对称中心一端铰链连接有连杆,所述连杆左端铰链连接于所述推拉杆后端面。

4.如权利要求1所述的一种小型沼气净化与提纯装置,其特征在于:所述密封装置包括连通设于所述进气通道与所述甲烷通道右壁的挡板腔,所述密封板可左右滑动的设于所述挡板腔内,所述挡板腔远离所述提纯腔一侧连通设有转杆腔,所述转杆腔远离所述提纯腔一侧内壁可转动的设有转动杆,所述转动杆靠近所述提纯腔一次侧端面远离转动中心固定设有滑杆,所述密封板内设有开口向远离所述提纯腔的直线滑槽,所述滑杆可延伸到所述直线滑槽内并前后滑动。

5.如权利要求4所述的一种小型沼气净化与提纯装置,其特征在于:所述转动杆转动中心固定设有转轴,所述转杆腔远离所述挡板腔一侧设有锥齿轮腔,所述转轴远离所述挡板腔一端延伸到所述锥齿轮腔内固定设有从动锥齿轮,所述锥齿轮腔后壁可转动的设有啮合于所述从动锥齿轮的主动锥齿轮,所述主动锥齿轮轴心固定设有传动轴。

6.如权利要求1所述的一种小型沼气净化与提纯装置,其特征在于:所述开闭装置包括设于所述滤膜腔右壁内且连通于所述出气口之间的旋转腔,所述旋转挡板转动连接于所述旋转腔右壁,所述旋转挡板右端中心固定设有转动连接于所述旋转腔右壁并贯穿所述推拉杆的套筒,所述套筒内设有开口向右的花键孔,所述花键孔内可左右滑动且花键连接有转动连接于所述推杆腔右壁的花键轴,所述推杆腔右侧设有传动腔,所述花键轴右端延伸到所述传动腔内固定设有传动锥齿轮,所述传动腔后壁可转动的设有啮合于所述传动锥齿轮的动力锥齿轮,所述动力锥齿轮轴心固定设有动力轴。

7.如权利要求1所述的一种小型沼气净化与提纯装置,其特征在于:所述主体内后侧设有供能腔,所述动力轴后端延伸到所述供能腔内固定设有右直齿轮,所述右直齿轮后端固定设有主动带轮,所述传动轴后端延伸到所述供能腔内固定设有从动带轮,所述从动带轮与所述主动带轮之间绕设有传动带,所述右直齿轮左侧设有转动连接于所述供能腔前壁的二分之一直齿轮,所述二分之一直齿轮左侧设有转动连接于所述供能腔前壁的左直齿轮,所述左直齿轮轴心固定设有同步轴,所述同步轴前端固定连接于所述曲柄转动中心。

8.如权利要求7所述的一种小型沼气净化与提纯装置,其特征在于:所述供能腔前壁内且正对所述二分之一直齿轮前侧固定设有供能电机,所述二分之一直齿轮动力连接于所述供能电机后端,所述二分之一直齿轮可与所述右直齿轮、所述左直齿轮切换啮合。

9.如权利要求7所述的一种小型沼气净化与提纯装置,其特征在于:所述左直齿轮、所述二分之一直齿轮与所述右直齿轮的直径之比为一比一比二,所述从动带轮与所述主动带轮的直径之比为一比二。
