专利号: 2019111099649
申请人: 黄显欧
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

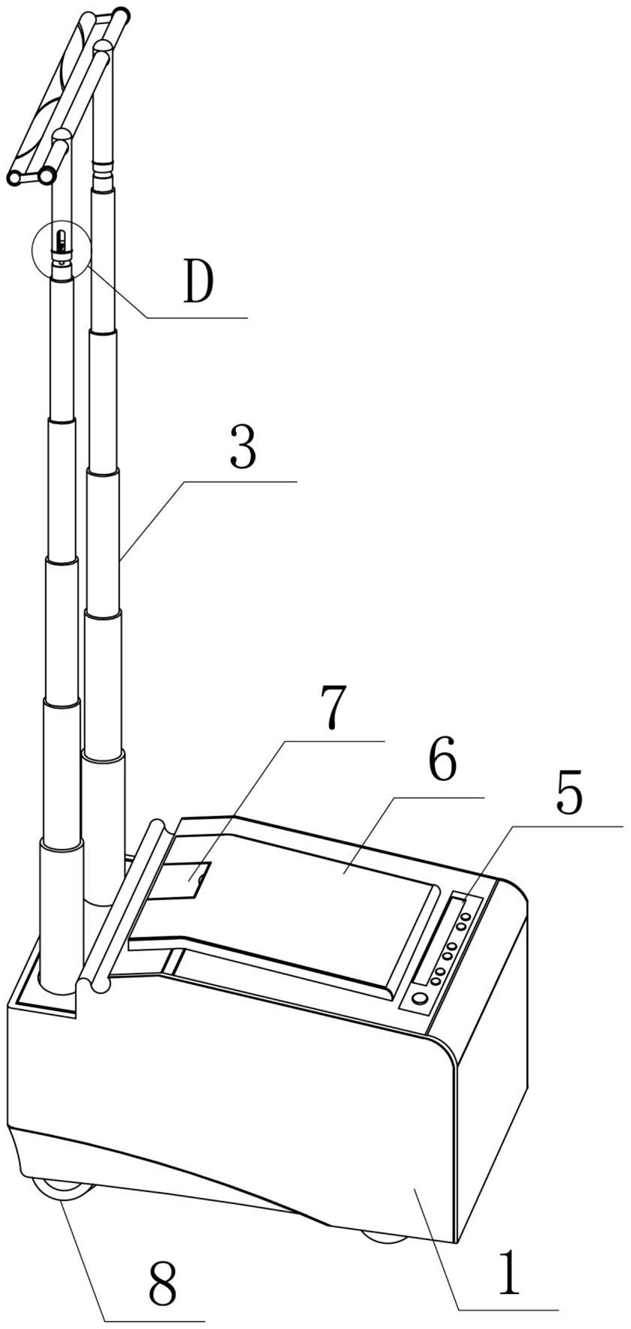

1.一种纤维板复合板材栅格处理装置,包括控制器(5),顶盖(6),充电挡板(7)和滑轮(8),其特征在于,还包括表面平刮机构(1),栅格壁刮机构(2),可调节式推杆机构(3)和双斜口吸附装置(4);表面平刮机构(1)内右底部设置有栅格壁刮机构(2);表面平刮机构(1)顶端左侧设置有可调节式推杆机构(3);表面平刮机构(1)内部设置有双斜口吸附装置(4);

表面平刮机构(1)顶端右侧设置有控制器(5);表面平刮机构(1)顶端中部设置有顶盖(6);

表面平刮机构(1)内底部前左侧设置有滑轮(8);顶盖(6)左中部设置有充电挡板(7);

表面平刮机构(1)包括外壳体(101),内隔板(102),蓄电池(103),充电口(104),S型槽口(105),第一电动推杆(106),L型支撑板(107),第一滑块(108),第二滑块(109),第三滑块(1010),第四滑块(1011),第五滑块(1012),第一滑套(1013),第二滑套(1014 ),第三滑套(1015),第四滑套(1016),第一异形滑杆(1017),第二异形滑杆(1018),固定柱(1019),直线导轨(1020),红外传感器(1021),第二电动推杆(1022),固定套(1023)和L型刮刀(1024);外壳体(101)内中部设置有内隔板(102);外壳体(101)顶部中左侧与S型槽口(105)浇筑熔合;

外壳体(101)内左底部设置有红外传感器(1021);内隔板(102)内中顶部左侧设置有蓄电池(103);内隔板(102)内中顶部左侧设置有充电口(104),并且充电口(104)位于蓄电池(103)上方;内隔板(102)底端左侧设置有第一电动推杆(106);内隔板(102)中部左端设置有第四滑块(1011);内隔板(102)中部左端设置有第五滑块(1012),并且第五滑块(1012)中部左端位于第四滑块(1011)底部;第一电动推杆(106)底端设置有L型支撑板(107);L型支撑板(107)左端顶部设置有第一滑块(108),并且第一滑块(108)左侧与外壳体(101)相连接;L型支撑板(107)左端底部设置有第二滑块(109),并且第二滑块(109)左侧与外壳体(101)相连接;L型支撑板(107)右端设置有第三滑块(1010),并且第三滑块(1010)右侧与内隔板(102)相连接;L型支撑板(107)底端前左侧设置有第一滑套(1013);L型支撑板(107)底端后左侧设置有第二滑套(1014);L型支撑板(107)底端后右侧设置有第三滑套(1015),并且第三滑套(1015)右侧与第四滑块(1011)相连接;L型支撑板(107)底端前右侧设置有第四滑套(1016),并且第四滑套(1016)右侧与第五滑块(1012)相连接;第一滑套(1013)内部与第一异形滑杆(1017)进行滑动连接,并且第一异形滑杆(1017)外表面右侧与第三滑套(1015)相连接;第二滑套(1014)内部与第二异形滑杆(1018)进行滑动连接,并且第二异形滑杆(1018)外表面右侧与第四滑套(1016)相连接;第二异形滑杆(1018)底端中部设置有固定柱(1019);第二异形滑杆(1018)底端右侧设置有第二电动推杆(1022);固定柱(1019)底端与直线导轨(1020)进行滑动连接,并且直线导轨(1020)顶端左侧与L型支撑板(107)相连接;

第二电动推杆(1022)底端设置有固定套(1023);固定套(1023)后底部设置有L型刮刀(1024);外壳体(101)内右底部与栅格壁刮机构(2)相连接;外壳体(101)顶端左侧与可调节式推杆机构(3)相连接;外壳体(101)内部与双斜口吸附装置(4)相连接;外壳体(101)顶端右侧与控制器(5)相连接;外壳体(101)顶端中部与顶盖(6)相连接;外壳体(101)内底部前左侧与滑轮(8)相连接;内隔板(102)底端右侧与栅格壁刮机构(2)相连接;内隔板(102)中右侧与双斜口吸附装置(4)相连接;

栅格壁刮机构(2)包括缺口支撑板(201),第三电动推杆(202),十字卡块(203),第四电动推杆(204)和壁刮刀头(205);缺口支撑板(201)底端左侧与第三电动推杆(202)进行螺栓连接;缺口支撑板(201)底端中右侧与第四电动推杆(204)进行螺栓连接;第三电动推杆(202)中底部与十字卡块(203)进行转动连接;第四电动推杆(204)底部与壁刮刀头(205)进行套接;缺口支撑板(201)顶部与表面平刮机构(1)相连接;

可调节式推杆机构(3)包括第一伸缩杆(301),第二伸缩杆(302),万向珠(303),第三伸缩杆(304),滑槽(305),限位块(306),限位柱(307),第一横杆(308)和第二横杆(309);第一伸缩杆(301)内顶部与第二伸缩杆(302)进行滑动连接;第二伸缩杆(302)顶部与万向珠(303)进行转动连接;万向珠(303)外表面顶部与第三伸缩杆(304)进行转动连接;第三伸缩杆(304)前端中底部设置有滑槽(305);滑槽(305)内部与限位块(306)进行滑动连接;限位块(306)底部与限位柱(307)进行插接,并且限位柱(307)底部与万向珠(303)相连接;第三伸缩杆(304)内顶部与第一横杆(308)进行转动连接;第一横杆(308)前端和后端均通过固接块与第二横杆(309)进行固接;第一伸缩杆(301),第二伸缩杆(302),万向珠(303),第三伸缩杆(304),滑槽(305)和限位块(306)均设置有两个,分别组合共有两组,分别安装在第一横杆(308)外表面前侧和后侧;

双斜口吸附装置(4)包括集污盒(401),松紧套头(402),吸污泵(403),转接管(404)和双斜口管头(405);集污盒(401)左顶部通过伸缩软管与松紧套头(402)进行套接;松紧套头(402)左侧通过伸缩软管与吸污泵(403)进行套接;吸污泵(403)底部与转接管(404)进行插接;转接管(404)底部与双斜口管头(405)进行插接;集污盒(401)底端与表面平刮机构(1)相连接;吸污泵(403)底端左侧和底端右侧均与表面平刮机构(1)相连接;转接管(404)外表面中部与表面平刮机构(1)相连接;

滑轮(8)共设置有四个,分别安装在表面平刮机构(1)内底部的四个对角,并且滑轮(8)的宽度大于玻璃钢栅格板栅格的宽度;

第二电动推杆(1022),固定套(1023)和L型刮刀(1024)均设置有两个,每个第二电动推杆(1022),固定套(1023)和L型刮刀(1024)组合,共有两组,分别安装在第一异形滑杆(1017)和第二异形滑杆(1018)底端右侧,并且两个L型刮刀(1024)呈横轴线由右向左逐渐靠近;

第二异形滑杆(1018)顶中部设置有一个凸块,第一异形滑杆(1017)中部设置有一个与凸块相互组合的套框;

第三电动推杆(202)和十字卡块(203)均设置有四个,相互组合共有四组,分别安装在缺口支撑板(201)底端左侧的前后部,第一滑套(1013)和第二滑套(1014)底端的前后侧。
