1.一种铁基纳米晶软磁合金，其特征在于，所述铁基纳米晶软磁合金的分子式为：FeaSibBcMdCuePfAlg，式中M为金属元素Nb、Mo、V、Mn或Cr，下标a、b、c、d、e、f、g分别表示各对应合金元素的摩尔百分含量，并且满足以下条件：6≤b≤15，5≤c≤12，0.5≤d≤3，0.5≤e≤1.5，0.5≤f≤3，0.5≤g≤10，余量为Fe和不可避免的微量杂质元素。

2.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述铁基纳米晶软磁合金为体心立方结构的Fe和Fe(Si,Al)混合纳米晶晶粒嵌入在非晶基体上的双相合金，所述Fe和Fe(Si,Al)混合纳米晶晶粒平均尺寸为10～13nm。

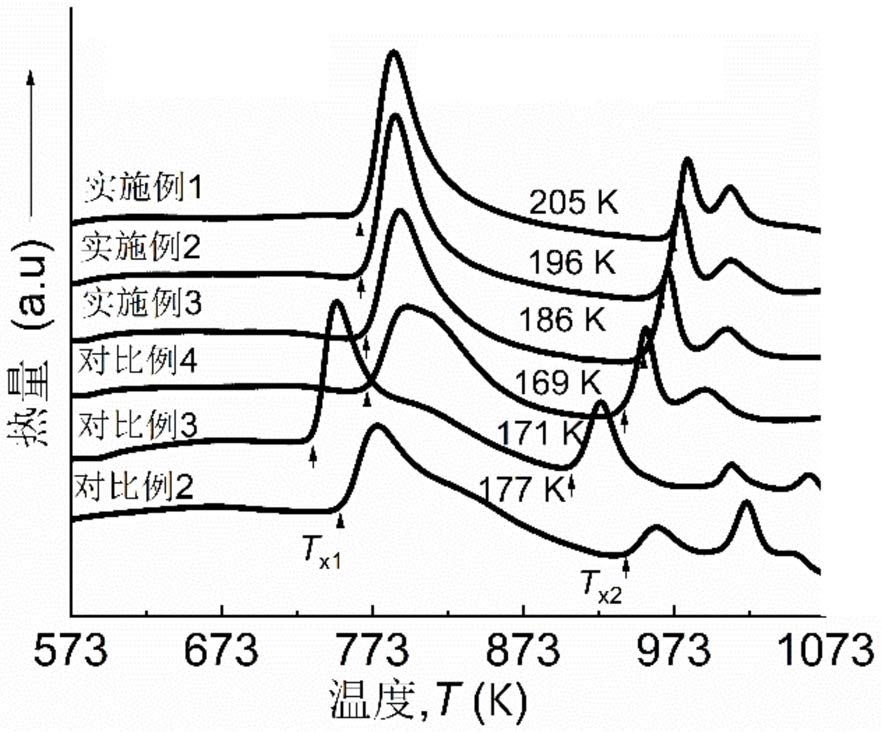

3.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的铁基纳米晶软磁合金的晶化温度区间大于186K，矫顽力小于1A/m，1kHz下的磁导率40000以上。

4.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的Si元素的摩尔百分含量为7≤b≤13。

5.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的M元素的摩尔百分含量为1≤d≤3。

6.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的Cu元素的摩尔百分含量为0.5≤e≤1.2。

7.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的P元素的摩尔百分含量为0.5≤f≤2.5。

8.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的Al元素的摩尔百分含量为0.5≤g≤9。

9.根据权利要求1所述的铁基纳米晶软磁合金，其特征在于，所述的P元素的摩尔百分含量为1≤f≤2；所述的Al元素的摩尔百分含量为2≤g≤6。

10.一种铁基纳米晶软磁合金的制备方法，其特征在于，根据权利要求1～9任意一项所述的铁基纳米晶软磁合金的各元素配比，包括两步升温和两步降温热处理：(a)将按照FeaSibBcMdCuePfAlg配比制得的淬态非晶带材以5～10K/min的升温速率升温至670～690K，保温0.5～1h；

(b)随后以8～12K/min的升温速率升温至800～900K，保温0.5～3h；

(c)接着以1～5K/min的降温速率降温至400K～500K，保温0.5～1h；

(d)最后冷却至室温。
