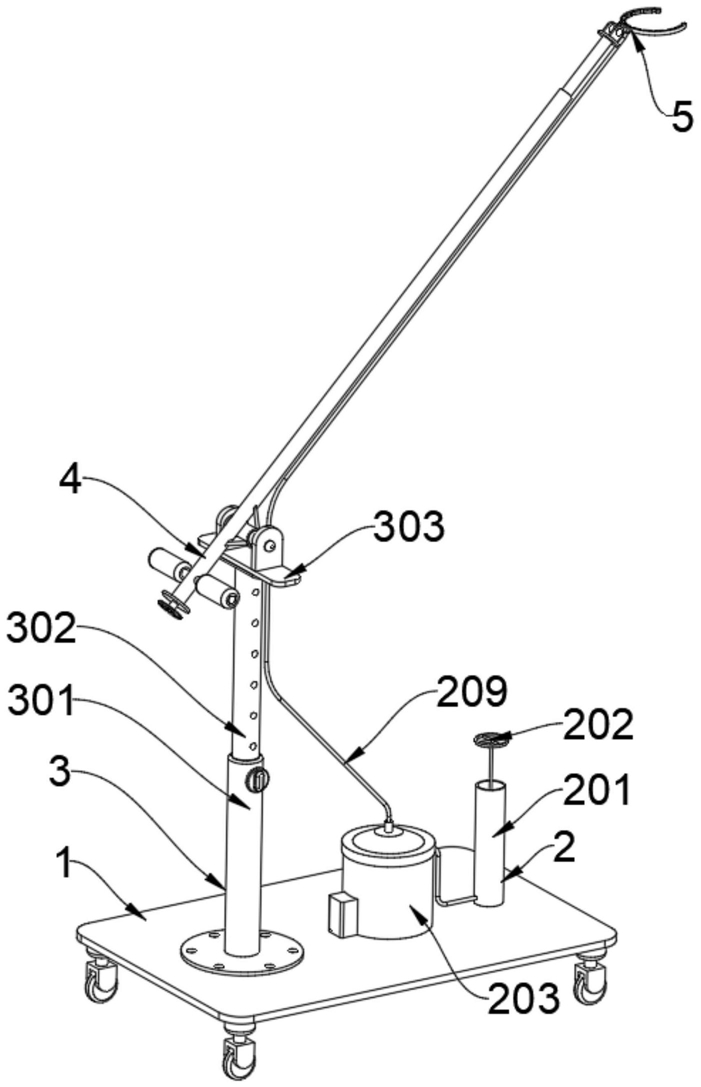

1.一种仿饰木纹快速印刷装置，包括底部支撑架(1)，其特征在于：所述底部支撑架(1)的上端面安装有漆液填充机构(2)，所述漆液填充机构(2)包括冲压机构(201)、按压杆(202)、漆液放置罐(203)、连接管(204)、电池组(205)、端盖(206)、密封垫(207)、导气板(208)和漆液传输管(209)，所述冲压机构(201)的内侧安装有密封垫(207)，所述密封垫(207)的上端面安装有导气板(208)，所述导气板(208)的上端面安装有按压杆(202)，所述冲压机构(201)底端的外侧安装有连接管(204)，所述连接管(204)的上端安装有漆液放置罐(203)，所述漆液放置罐(203)上端的外侧安装有端盖(206)，所述端盖(206)上端的内侧安装有漆液传输管(209)，所述漆液放置罐(203)的一侧安装有电池组(205)，所述漆液传输管(209)的上端安装有印刷机构(5)；

所述印刷机构(5)包括连接块(501)、印刷环(502)、印刷头(503)、松紧带(504)、连接弹簧(505)和漆液填充槽(506)，所述连接块(501)一端的内侧安装有连接弹簧(505)，所述连接弹簧(505)的两端均安装有印刷环(502)，其中一个所述印刷环(502)的一端安装有松紧带(504)，所述印刷环(502)的内部安设置有漆液填充槽(506)，所述印刷环(502)的一侧安装有十三个印刷头(503)，所述连接块(501)一端的外侧安装有角度调节机构(4)，所述角度调节机构(4)的下端安装有高度调节机构(3)。

2.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述高度调节机构(3)包括固定套杆(301)、高度调节杆(302)、支撑座(303)和锁紧旋钮(304)，所述固定套杆(301)上端的内侧安装有高度调节杆(302)，所述固定套杆(301)与高度调节杆(302)通过锁紧旋钮(304)连接，所述高度调节杆(302)的上端面安装有支撑座(303)。

3.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述角度调节机构(4)包括活动套杆(401)、伸缩套杆(402)、螺杆(403)、防滑套(404)、端部连接架(405)、连接杆(406)、套杆支撑板(407)和连接轴(408)和连接套(409)，所述端部连接架(405)的下端面安装有伸缩套杆(402)，所述伸缩套杆(402)的内侧安装有螺杆(403)，所述伸缩套杆(402)的外侧安装有活动套杆(401)，所述活动套杆(401)底端的外侧安装有两个连接杆(406)，所述连接杆(406)的外侧安装有防滑套(404)，所述防滑套(404)的上方安装有套杆支撑板(407)，其中一个所述套杆支撑板(407)的下端安装有连接套(409)，所述连接套(409)的内侧安装有连接轴(408)。

4.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述冲压机构(201)的内侧设置有导向孔，所述密封垫(207)与导气板(208)均设置在导向孔的内侧，所述密封垫(207)的中部粘接固定在导气板(208)的下端面，所述导气板(208)的上端面设置有透气孔，所述按压杆(202)的下端焊接固定在导气板(208)的上端面，所述按压杆(202)的上端设置有手柄。

5.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述连接管(204)的下端通过螺纹连接固定在冲压机构(201)下端的内侧，所述连接管(204)的上端通过螺纹连接固定在漆液放置罐(203)上端的内侧，所述电池组(205)通过螺钉连接固定在漆液放置罐(203)的外侧，所述电池组(205)的一侧设置有电热板。

6.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述漆液传输管(209)的下端延伸至漆液放置罐(203)底端的内侧，所述漆液传输管(209)的上端通过螺纹连接固定在印刷环(502)的内侧，所述漆液传输管(209)与印刷环(502)通过漆液填充槽(506)连接。

7.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述连接块(501)一端的内侧设置有导向槽，所述印刷环(502)的一端延伸至导向槽的内侧，两个所述印刷环(502)通过连接弹簧(505)与松紧带(504)连接。

8.根据权利要求1所述的一种仿饰木纹快速印刷装置，其特征在于：所述印刷头(503)的一端延伸至漆液填充槽(506)的内侧，所述印刷头(503)另一端的外侧设置有软毛刷。

9.根据权利要求2所述的一种仿饰木纹快速印刷装置，其特征在于：所述高度调节杆(302)的外侧设置有等距螺纹孔，所述锁紧旋钮(304)的一端贯穿固定套杆(301)通过螺纹连接固定在高度调节杆(302)的内侧，所述支撑座(303)焊接固定在高度调节杆(302)的上端面。

10.根据权利要求3所述的一种仿饰木纹快速印刷装置，其特征在于：所述连接轴(408)的外侧设置有定位槽，所述连接套(409)的内侧延伸至定位槽的内侧，所述活动套杆(401)通过套杆支撑板(407)与连接套(409)连接，所述活动套杆(401)的内侧设置有通孔，所述伸缩套杆(402)的下端延伸至通孔的内侧，所述伸缩套杆(402)的内侧设置有螺纹，所述螺杆(403)的上端通过螺纹连接固定在伸缩套杆(402)的内侧，所述螺杆(403)的下端设置有旋转手柄。
