专利号: 2019111051156
申请人: 宝泉安全防护用品(金华)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

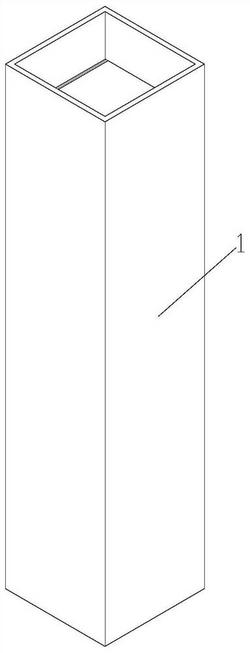

1.一种基于建筑领域的高层建筑垃圾运送通道,其特征在于:包括通道壳体(1)、设置在通道壳体(1)内的通道空间、以高度方向设置在通道空间上的多个翻板装置;所述翻板装置包括转动设置在通道空间前后端壁的转动轴(2)、以长度方向均匀分布在转动轴(2)外表面的三个保护组件、分别设置在三个保护组件上的三个缓冲组件。

2.根据权利要求1的基于建筑领域的高层建筑垃圾运送通道,其特征在于:所述翻板装置还包括固定设置在三个缓冲组件上的转动翻板(3)、翻板壳体(101)、设置在翻板壳体(101)内的翻板空间、分别固定设置在转动翻板(3)左右侧的两减速组件、分别固定设置在转动翻板(3)左右端面的两橡胶块,所述翻板壳体(101)位于转动翻板(3)外部。

3.根据权利要求1的基于建筑领域的高层建筑垃圾运送通道,其特征在于:所述缓冲组件包括分别设置在转动盘(4)前后侧的两旋转盘(7)、以圆周方向均匀分布在两旋转盘(7)相对的一端端面的并与多个穿孔相配合的多个圆柱杆,所述转动翻板(3)分别固定设置在三个缓冲装置的两旋转盘(7)上。

4.根据权利要求3的基于建筑领域的高层建筑垃圾运送通道,其特征在于:所述保护组件包括固定设置在转动轴(2)外表面的转动盘(4)、以圆周方向固定设置在转动盘(4)外表面的多个固定板(5)、以圆周方向均匀分布在转动盘(4)外表面的多个梯形块。

5.根据权利要求4的基于建筑领域的高层建筑垃圾运送通道,其特征在于:所述保护组件还包括可旋转地设置在转动盘(4)外表面的转动圆环(6)、以圆周方向均匀分布在转动圆环(6)内壁并与多个固定板(5)相配合的矩形槽、以圆周方向均匀分布在转动圆环(6)内壁并与多个梯形块相配合的多个梯形槽、以圆周方向均匀分布在转动圆环(6)前后端面的多个矩形槽、分别固定设置在多个矩形槽内的第一弹簧和第二弹簧。

6.根据权利要求5的基于建筑领域的高层建筑垃圾运送通道,其特征在于:所述保护组件还包括以圆周方向均匀分布在转动盘(4)前端面并贯穿的穿孔,所述第一弹簧为固定设置在两矩形槽相对的一端端壁上,所述第二弹簧为固定设置在在矩形槽两侧壁上,所述梯形槽的横截面为弧形,纵截面为梯形。

7.根据权利要求1的基于建筑领域的高层建筑垃圾运送通道,其特征在于:左侧的减速组件包括固定设置在转动翻板(3)上端面的伸缩壳体(20)、设置在伸缩壳体(20)内并开口向上的壳体空间、可上下移动地设置在壳体空间内的伸缩杆。

8.根据权利要求7的基于建筑领域的高层建筑垃圾运送通道,其特征在于:左侧的减速组件还包括固定设置在伸缩杆下端与壳体空间下端壁之间的伸缩弹簧、以圆周方向均匀分布在壳体空间外表面的三个第一工作壳体(21)、设置在工作壳体(21)内并开口向外的第一工作空间、可移动地设置在第一工作空间内的第一移动杆(22)、以圆周方向均匀分布在伸缩壳体(20)周围的三个第二工作壳体(23)、设置在第二工作壳体(23)内的第二工作空间。

9.根据权利要求8的基于建筑领域的高层建筑垃圾运送通道,其特征在于;左侧的减速组件还包括可移动地分别设置在第二工作空间内的两个第二移动杆(24)、固定设置在两个第二移动杆(24)之间的拉簧(601)、固定设置在第一移动杆(22)远离伸缩壳体(20)一端的圆球(21)、分别设置在圆球(21)两侧的两圆球槽、可自转地分别设置两圆球槽内的两圆球,所述圆球与第二移动杆(24)固定连接,所述第一移动杆(24)与翻板空间的上端壁固定连接。
