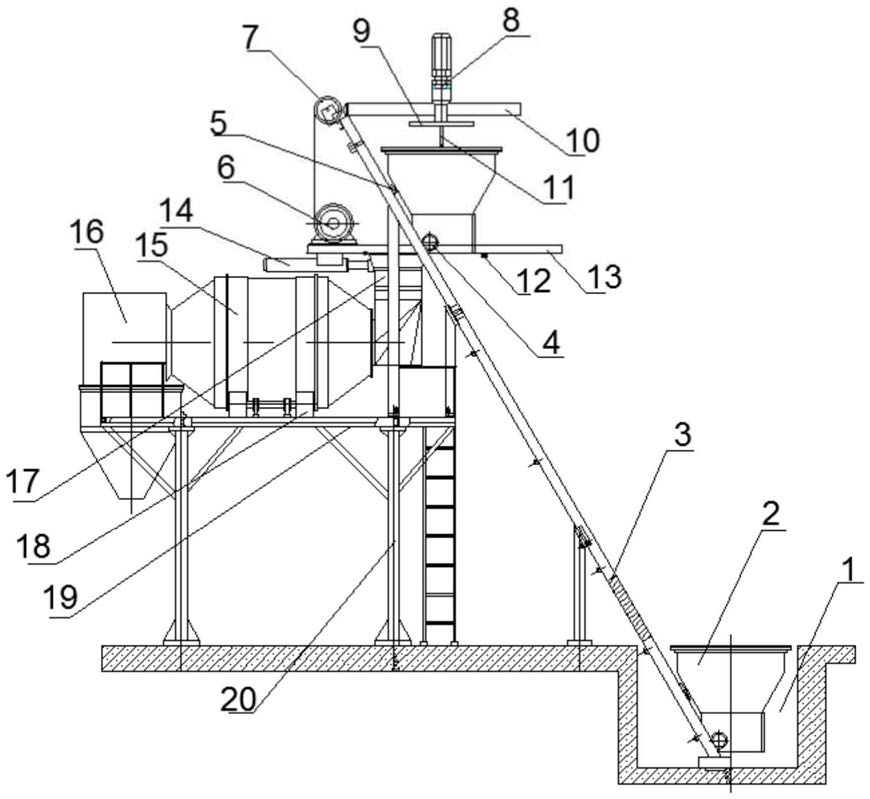

1.一种铝合金熔炉送料机构,包括输送料斗(2)、输送轨道(3)、驱动升降机构、接料机构和下料机构,其中,铝合金熔炉的进料口的正上方通过机架(20)支撑设置有所述下料机构,所述下料机构的进料端连接至所述接料机构,所述机架的一侧设置有固定在其上的倾斜设置的输送轨道,所述机架的上方还设置有所述驱动升降机构,所述驱动升降机构能够驱动所述输送料斗沿着所述输送轨道上下滑动,其特征在于,所述输送轨道的下端固定在伸入地下的装料槽(1)中,且所述输送料斗运动至所述输送轨道下端时,所述输送料斗的上端面与所述装料槽的上端面平齐;且所述输送料斗运动至所述输送轨道的上端时,所述接料机构能够运动并对接至所述输送料斗的正下方,以便对所述输送料斗内的待熔融物料进行接料;
所述输送料斗的底部后侧设置有与所述输送轨道上端面配合滚动的滚动轮(4),所述输送料斗的底部前侧设置有与所述输送轨道下端面配合滑动的滑动块(5);所述机架的顶部位于所述下料机构的上方还设置有接料平台(13),所述接料平台的底部设置有水平延伸的推动液压缸(14),所述推动液压缸(14)的输出端连接至所述接料机构的接料端;
所述接料机构包括接料仓(17),所述接料仓的上端与所述推动液压缸连接,所述接料仓的上端竖直延伸,所述接料仓的下端水平延伸,且所述接料仓的下端可伸缩的伸入所述下料机构内,以便由所述推动液压缸(14)推动所述接料仓的上端运动至所述输送料斗正下方;
所述下料机构包括下料滚筒(15)、下料仓(16)、托辊(18)、托辊电机(28),其中,所述下料滚筒采用多个送托辊可滑动支撑于所述机架上端的支撑平台(19),所述托辊采用所述托辊电机驱动转动,进而实现下料滚筒的转动;
所述输送轨道的上端还连接设置有辅助出料机构,所述辅助出料机构包括支座(10)、辅助出料液压缸(8)、压料板(9)和捣料杆(11),其中,所述支座(10)水平固定在所述输送轨道上端,所述支座上固定设置有竖直的辅助出料液压缸(8),所述辅助出料液压缸的输出端连接有水平的压料板(9),所述压料板的下端中心设置有向下延伸的捣料杆(11),所述压料板能够伸入所述输送料斗内;
所述接料仓(17)的竖直延伸部分内设置有防堵塞机构,所述防堵塞机构包括相对设置在所述接料仓内壁上的多组,每组均包括多个上下竖直间隔布置的链轮(24),竖向的各个链轮绕设有输送链(23),其中一个端部的所述链轮由防堵塞电机驱动转动;
所述输送料斗的下端一侧铰接设置有下料控制板(25),所述下料控制板闭合在所述输送料斗上时,所述下料控制板倾斜布置,且所述下料控制板的铰接处采用旋转液压缸驱动,所述输送轨道的下方还设置有水平延伸的左备用轨道(22)和右备用轨道(21),所述输送料斗能够运动至所述左备用轨道(22)和右备用轨道(21)上。
2.根据权利要求1所述的一种铝合金熔炉送料机构,其特征在于,所述驱动升降机构包括升降辊(6)、驱动钢丝绳、导向辊(7),其中,所述升降辊设置在所述接料平台(13)上端,所述导向辊设置在所述输送轨道的上端,所述驱动钢丝绳一端绕设在所述升降辊上,另一端绕过所述驱动钢丝绳后可拆卸连接至所述输送料斗。
3.根据权利要求1所述的一种铝合金熔炉送料机构,其特征在于,所述下料滚筒内壁设置有螺旋输送翅片,所述下料滚筒输送端连接至所述下料仓。
4.根据权利要求1所述的一种铝合金熔炉送料机构,其特征在于,所述接料平台上设置有多个限位开关(12)和出料控制开关,所述旋转液压缸的动作由所述出料控制开关进行反馈控制。
