1.一种碳化蛋壳膜、MXene和聚吡咯的复合凝胶的制备方法，其特征在于，包括以下步骤：

1）获取蛋壳膜；

2）将步骤1）得到的所述蛋壳膜置于多巴胺的碱性缓冲溶液中，搅拌进行反应，得到聚多巴胺包覆的蛋壳膜；

3）将步骤2）得到的所述聚多巴胺包覆的蛋壳膜置于MXene的水溶液并进行搅拌，得到表面负载MXene的蛋壳膜；

4）将步骤3）得到的所述表面负载MXene的蛋壳膜在惰性气体保护下高温煅烧，得到碳化蛋壳膜与MXene的复合材料；

5）获取用于制备聚吡咯凝胶的第一组分和第二组分，所述第一组分为过硫酸铵的水溶液，所述第二组分为吡咯和十二烷基硫酸钠的水溶液；

6）将步骤5）得到的所述第一组分和所述第二组分混合后滴涂在步骤4）得到的所述碳化蛋壳膜与MXene的复合材料上，静置反应，得到负载聚吡咯凝胶的碳化蛋壳膜与MXene的复合材料，再将所述负载聚吡咯凝胶的碳化蛋壳膜与MXene的复合材料置于去离子水中浸泡去除杂质，再与水分离，得到碳化蛋壳膜、MXene与聚吡咯的复合凝胶材料。

2.根据权利要求1所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，其特征在于：步骤1）中，将蛋壳浸泡在浓度为5‑10wt%的稀醋酸溶液中3‑6h，处理得到蛋壳膜。

3.根据权利要求2所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，其特征在于：所述的蛋壳为鸡蛋壳、鸭蛋壳或鹅蛋壳。

4.根据权利要求1所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，其特征在于：步骤2）中，按重量份计，蛋壳膜为5‑10份，多巴胺为1‑5份；多巴胺在碱性缓冲溶液中的浓度为3‑5mg/mL；缓冲溶液的pH值为8‑9；室温下进行搅拌，搅拌的时间为3‑6h。

5.根据权利要求4所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，其特征在于：步骤3）中，按重量份计，聚多巴胺包覆的蛋壳膜的质量为5‑10份，MXene水溶液的质量为10‑20份； MXene的水溶液的浓度为1‑3mg/mL；室温下进行搅拌，搅拌的时间为1‑5h。

6.根据权利要求5所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，其特征在于，步骤5）中：

所述第一组分中，过硫酸铵的浓度为0.15‑0.5mol/L；

所述第二组分中，吡咯的浓度为0.15‑0.5mol/L，十二烷基硫酸钠的浓度为0.05‑

0.2mol/L。

7.根据权利要求6所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，其特征在于，步骤6）中：

所述第一组分和所述第二组分的重量比为0.5‑2:1；

步骤4）得到的所述的碳化蛋壳膜与MXene的复合材料的重量与步骤6）中所述第一组分和所述第二组分的重量之和的比为1:8‑12；

静置反应的时间为1‑2h。

8.根据权利要求1至7任一所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法，o

其特征在于：步骤4）中，惰性气体为氩气或氮气；高温煅烧的温度为500‑600C，高温煅烧的时间为1‑3h。

9.一种根据权利要求1至8任一所述的碳化蛋壳膜、Mxene和聚吡咯的复合凝胶的制备方法制备得到的碳化蛋壳膜、MXene和聚吡咯的复合凝胶材料。

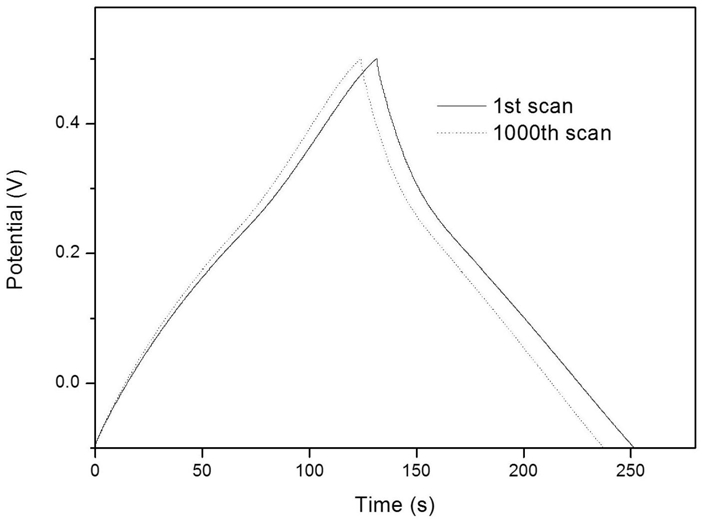

10.一种根据权利要求9所述的碳化蛋壳膜、MXene和聚吡咯的复合凝胶材料的用途，其特征在于：作为电容器的电极材料。
