专利号: 2019110985642
申请人: 西安宝鑫自动化设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 给水;排水
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

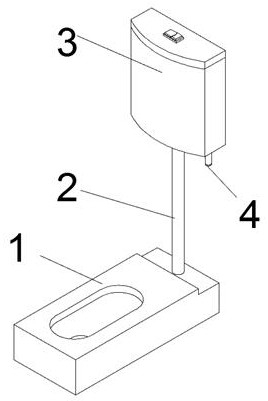

1.一种进出水联动的厕所马桶,其特征在于,包括蹲便马桶(1)、马桶冲水连接水管(2)、马桶水箱(3)、水箱进水口(4),所述马桶冲水连接水管(2)连接在蹲便马桶(1)的顶端后侧,所述马桶水箱(3)连接在马桶冲水连接水管(2)的顶端,所述水箱进水口(4)连接在马桶水箱(3)的底面右侧,所述马桶水箱(3)内部设有浮球(5)、浮球连杆(6)、进水口结构(7)、出水口结构(8)、出水按钮(9)、联动杆(10)、溢水管(11),所述出水按钮(9)设有两组,两组出水按钮(9)并列设置在出水口结构(8)的顶端,所述进水口结构(7)设在水箱进水口(4)的顶端,所述浮球连杆(6)连接在进水口结构(7)的中心内部,所述浮球(5)设在浮球连杆(6)的顶端,所述出水口结构(8)设在马桶冲水连接管(2)的顶端,所述溢水管(11)设在出水口结构(8)的侧面,所述联动杆(10)通过转轴节点(12)连接马桶水箱(3)的后侧壁上,且联动杆(10)的两端分别连接浮球连杆(6)上和出水口结构(7)的内部后侧。

2.根据权利要求1所述的一种进出水联动的厕所马桶,其特征在于,所述出水口结构(8)由结构壳体(13)、小水口挡板(14)、小水口连杆(15)、小水口套环(16)、大水口挡板(17)、大水口连杆(18)、大水口套环(19)、下水口口塞(20)、口塞连杆(21)、套环节点(22)、按钮弹簧(23)组成,所述结构壳体(13)的左侧面开设有大水口(24)和小水口(25),所述大水口(24)开设在结构壳体(13)的左面底侧,所述小水口(25)开设在结构壳体(13)的左面顶侧,所述小水口挡板(14)设在小水口(25)的内侧,所述大水口挡板(17)设在大水口(24)的内侧,所述小水口连杆(14)和大水口连杆(17)均为倒置T形设计,所述小水口挡板(14)设在小水口连杆(18)的左底侧,所述小水口套环(16)设在小水口连杆(15)的右底侧,所述小水口连杆(15)的顶段套接有按钮弹簧(23),所述小水口连杆(15)的顶端设有出水按钮(9),所述大水口挡板(17)设在大水口连杆(18)的左底侧,所述大水口套环(19)设在大水口连杆(15)的右底侧,所述大水口连杆(18)的顶段套接有按钮弹簧(23),所述大水口连杆(15)的顶端设有出水按钮(9),所述套环节点(22)设有两组,一组设在口塞连杆(21)的顶段,一组设在口塞连杆(21)的底段,所述小水口套环(16)和大水口套环(19)均套接在口塞连杆(21)上,且小水口套环(16)套接在口塞连杆(21)顶段的套环节点(22)顶侧,大水口套环(19)套接在口塞连杆(21)底段的套环节点(22)底侧,所述下水口口塞(20)设在口塞连杆(21)的底端,所述小水口挡板(14)、小水口连杆(15)、小水口套环(16)、出水按钮(9)一体成型,所述大水口挡板(17)、大水口连杆(18)、大水口套环(19)、出水按钮(9)一体成,所述下水口口塞(20)、口塞连杆(21)、套环节点(22)一体成型。

3.根据权利要求1所述的一种进出水联动的厕所马桶,其特征在于,所述进水口结构(7)由进水口水罩(27)、进水口倒置三角水塞(28)、进水管连接管(26)组成,所述进水口水罩(27)设在进水管连接管(26)的顶端,所述进水口倒置三角水塞(28)设在进水管连接管(26)内,所述进水口水罩(27)和进水管连接管(26)一体成型,所述进水口倒置三角水塞(28)、浮球(5)、浮球连杆(6)一体成型。

4.根据权利要求1所述的一种进出水联动的厕所马桶,其特征在于,所述联动杆(10)的中段通过转轴节点(12)连接在马桶水箱(3)的内后侧壁上,所述联动杆(10)的左端通过转轴结构(27)连接在口塞连杆(21)的中段,所述联动杆(10)的右端通过转轴结构(27)连接在浮球连杆(6)的中段。

5.根据权利要求1所述的一种进出水联动的厕所马桶,其特征在于,所述蹲便马桶(1)、马桶水箱(3)、联动杆(10)、转轴节点(12)均由陶瓷材料制成,所述马桶冲水连接水管(2)、水箱进水口(4)、浮球(5)、浮球连杆(6)、出水按钮(9)、联动杆(10)、溢水管(11)、结构壳体(13)、小水口挡板(14)、小水口连杆(15)、小水口套环(16)、大水口挡板(17)、大水口连杆(18)、大水口套环(19)、下水口口塞(20)、口塞连杆(21)、套环节点(22)、进水口水罩(27)、进水口倒置三角水塞(28)、进水管连接管(26)均由PPR塑料制成,所述按钮弹簧(23)、转轴结构(29)由金属铁合金材料制成。
