专利号: 2019110971762
申请人: 杭州巧狮信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

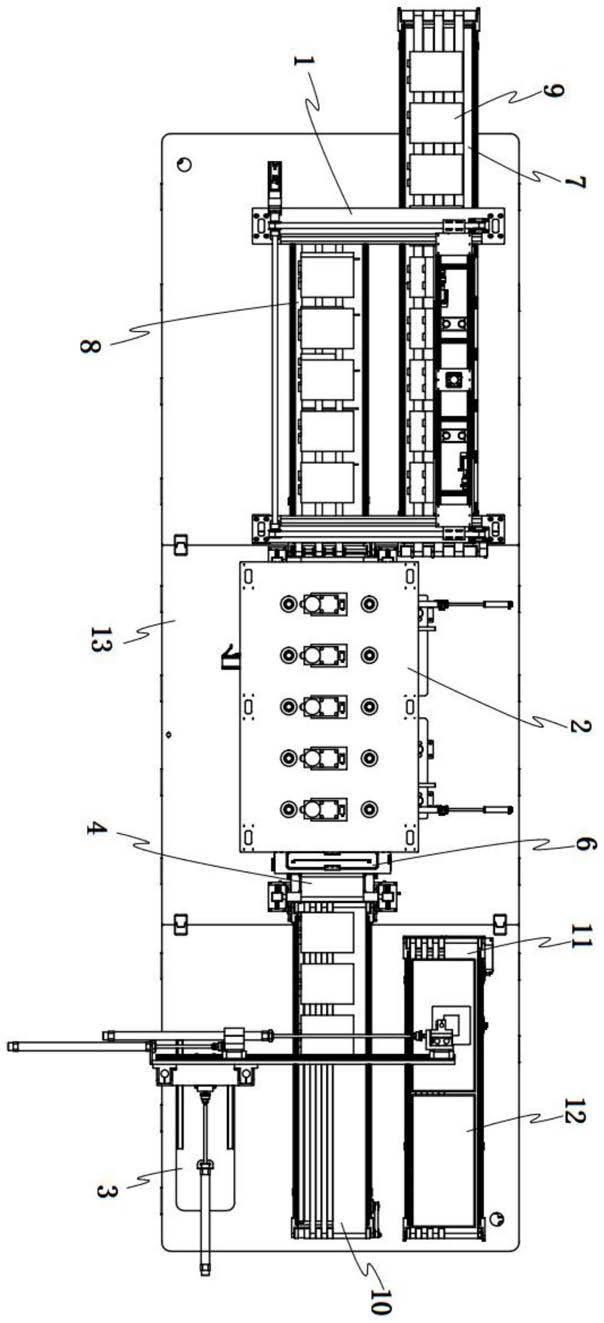

1.一种建筑装饰板材表面压印装置,包括装置台桌(13)、设置在装置台桌(13)上平行排列的第一输入带(7)、第二输入带(8)以及设置在装置台桌(13)上平行排列的第一输出带(10)、第二输出带(11),其特征在于,所述装置台桌(13)在第一输入带(7)、第二输入带(8)上部设置输入移位机构(1),且装置台桌(13)在第二输入带(8)尾端部设置压印传动机构(4)和设置在压印传动机构(4)上部的装饰压印机构(2),所述装置台桌(13)在第一输出带(10)、第二输出带(11)上部设置输出移位机构(3),所述压印传动机构(4)上设置夹定分隔机构(5),且所述夹定分隔机构(5)包括设置在压印传动机构(4)两侧的安装框座(501),且在一侧的安装框座(501)上固定升降气缸Ⅰ(502),另一侧的安装框座(501)上设置水平位移气缸Ⅰ(507)和水平平行滑轨(513),所述升降气缸Ⅰ(502)活塞杆连接升降夹杆(503),且在升降夹杆(503)两侧设置滑动导块(504),所述滑动导块(504)与固定在压印传动机构(4)上的竖直导轨(505)滑动连接,所述水平位移气缸Ⅰ(507)活塞杆连接水平夹杆(508),且在水平夹杆(508)后端面连接水平导杆(509),所述水平导杆(509)与安装框座(501)活动穿接,所述水平平行滑轨(513)上滑动连接竖直杆架Ⅰ(510),且在安装框座(501)上设置活塞杆与竖直杆架Ⅰ(510)底端固定连接的水平位移气缸Ⅱ(514),所述竖直杆架Ⅰ(510)顶端固定升降气缸Ⅱ(511),所述升降气缸Ⅱ(511)活塞杆穿过竖直杆架Ⅰ(510)顶端并与分隔架(512)连接,所述分隔架(512)与竖直杆架Ⅰ(510)竖直活动穿接。

2.根据权利要求1所述的一种建筑装饰板材表面压印装置,其特征在于,所述第一输入带(7)上逐一输入建筑装饰板体(9),所述第二输出带(11)上设有存放建筑装饰板体(9)的板体存放箱(12)。

3.根据权利要求1所述的一种建筑装饰板材表面压印装置,其特征在于,所述输入移位机构(1)包括固定在装置台桌(13)上的支撑腿柱(101),所述支撑腿柱(101)顶部固定水平光杆(103),且在支撑腿柱(101)顶部一侧端部架设驱动轴(105),且驱动轴(105)两端固定有驱动带轮(106),并在支撑腿柱(101)顶部另一侧端部设置与驱动带轮(106)皮带传动连接的带动带轮(107),所述支撑腿柱(101)顶部固定与驱动轴(105)传动连接的位移驱动电机(104),所述水平光杆(103)与位移板架(108)两侧端部下侧滑动连接,且安装位移板架(108)两侧端与连接驱动带轮(106)和带动带轮(107)的皮带固定连接,所述位移板架(108)顶端固定升降气缸Ⅲ(109)固定连接,所述升降气缸Ⅲ(109)活塞杆穿过位移板架(108)且在活塞杆端部固定安装板体(111),所述安装板体(111)上端部固定竖直导杆Ⅰ(110),且竖直导杆Ⅰ(110)与位移板架(108)活动穿接,所述安装板体(111)下端面上平行设置连接架杆(118),所述连接架杆(118)上活动穿接若干个相对布置的左板爪(114)和右板爪(115),且在连接架杆(118)两侧设置位移联杆(116),所述位移联杆(116)与左板爪(114)和右板爪(115)互动穿接,且在位移联杆(116)上旋接紧固螺母(117),且一侧位移联杆(116)上的紧固螺母(117)与左板爪(114)固定旋接,另一侧位移联杆(116)上的紧固螺母(117)与右板爪(115)固定旋接。

4.根据权利要求3所述的一种建筑装饰板材表面压印装置,其特征在于,所述安装板体(111)上端面一侧设置活塞杆与位移联杆(116)固定连接的抓取驱动气缸Ⅰ(112),安装板体(111)上端面另一侧设置活塞杆与位移联杆(116)固定连接的抓取驱动气缸Ⅱ(113)。

5.根据权利要求1所述的一种建筑装饰板材表面压印装置,其特征在于,所述装饰压印机构(2)包括固定在装置台桌(13)上的压印安装架(201),所述压印安装架(201)顶端部均匀设置有一排压印气缸(202),所述压印气缸(202)活塞杆穿过压印安装架(201)顶端部且在活塞杆下端部固定连接板体(204),所述连接板体(204)四角端活动穿接导向杆(205),所述导向杆(205)下端与压印块(207)固定连接,且在导向杆(205)上穿接格挡板(208),所述格挡板(208)与压印块(207)之间设有穿接在导向杆(205)上的缓冲弹簧(206),所述压印块(207)上端面两侧固定竖直导杆Ⅱ(203),所述竖直导杆Ⅱ(203)与压印安装架(201)顶端活动连接。

6.根据权利要求1所述的一种建筑装饰板材表面压印装置,其特征在于,所述压印传动机构(4)包括固定在装置台桌(13)上的支撑底座(401)和调节框座(415),所述支撑底座(401)上端设置承压板体(402),所述承压板体(402)上下表面设置绕接的传送带(403),所述传送带(403)与设置在承压板体(402)下部的主动轮(405)绕接并旋转驱动,且主动轮(405)与运行驱动电机(404)传动连接,所述承压板体(402)的两侧及下部设置与传送带(403)绕接的张紧从动轮(406),且承压板体(402)两侧的张紧从动轮(406)两端与横向调节块(407)活动旋接,所述横向调节块(407)上穿接横向调节螺杆(408),且横向调节螺杆(408)设置在调节框座(415)顶端部,所述横向调节螺杆(408)一端与横向调节电机(409)传动连接,且所述调节框座(415)上设置竖直调节螺杆(411),且竖直调节螺杆(411)下端与竖直调节电机(412)传动连接,所述竖直调节螺杆(411)上穿接竖直调节块(410),所述竖直调节块(410)与张紧从动轮(406)两端部活动旋接。

7.根据权利要求6所述的一种建筑装饰板材表面压印装置,其特征在于,所述承压板体(402)下部设置与传送带(403)的传送表面接触的清理毛刷(413),且在清理毛刷(413)下部设置收集盒(414)。

8.根据权利要求1所述的一种建筑装饰板材表面压印装置,其特征在于,所述输出移位机构(3)包括固定在装置台桌(13)上的安装底板(301),所述安装底板(301)上设置平行滑轨Ⅰ(302),所述平行滑轨Ⅰ(302)与竖直杆架Ⅱ(303)底端滑动连接,且在安装底板(301)固定有活塞杆端部与竖直杆架Ⅱ(303)底端连接的水平位移气缸Ⅲ(315),所述竖直杆架Ⅱ(303)上端部设置固定板块(304),所述固定板块(304)一侧板面上水平设置有平行滑轨Ⅱ(308),所述平行滑轨Ⅱ(308)一端部固定有一级伸缩气缸(305),且在平行滑轨Ⅱ(308)上滑动连接安装滑块(307),所述一级伸缩气缸(305)活塞杆端部与安装滑块(307)固定连接,所述安装滑块(307)上固定二级伸缩气缸(306),所述二级伸缩气缸(306)活塞杆端部固定升降气缸Ⅳ(310),所述升降气缸Ⅳ(310)活塞杆连接抓取安装板(311),所述抓取安装板(311)上固定弹性吸附嘴(312),且在弹性吸附嘴(312)两侧固定抓取驱动气缸Ⅲ(313),所述抓取驱动气缸Ⅲ(313)活塞杆连接抓板(314)。

9.根据权利要求1所述的一种建筑装饰板材表面压印装置,其特征在于,所述压印传动机构(4)输出端部设置固定在装置台桌(13)上的冲孔机构(6),所述冲孔机构(6)包括固定在装置台桌(13)上的冲孔底座(601),所述冲孔底座(601)两侧外端面固定冲孔液缸(602),所述冲孔液缸(602)活塞杆连接冲孔板(603),所述冲孔板(603)下端面两侧设置凸起冲柱(604)。
