专利号: 2019110963215
申请人: 宿州市鑫尧健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

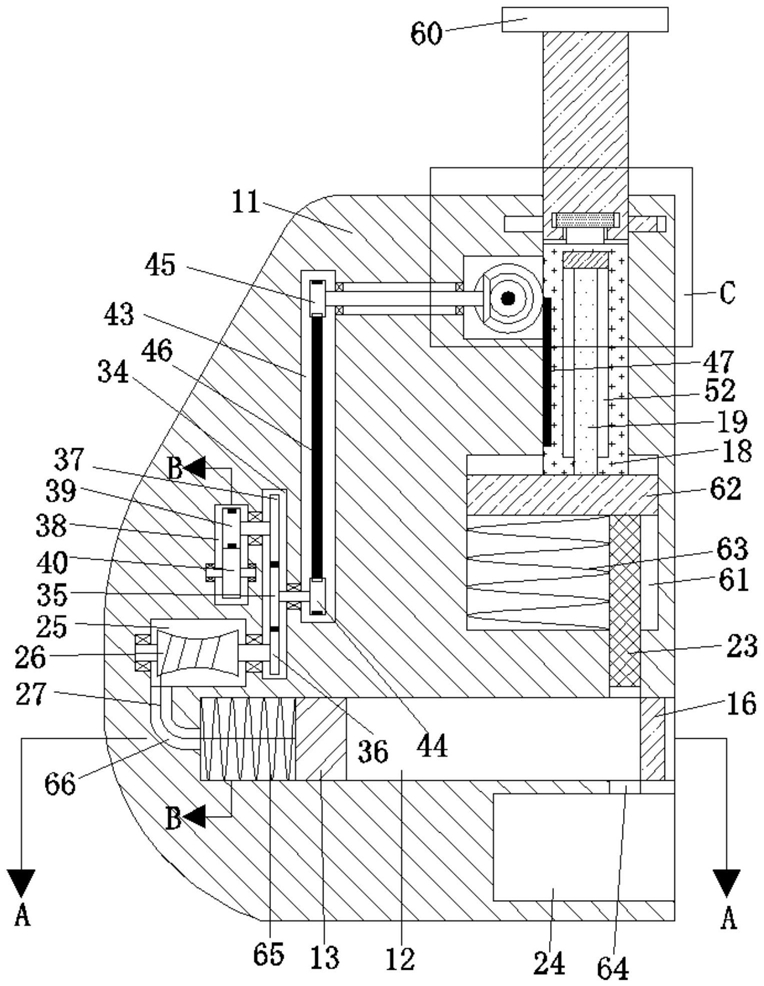

1.一种手提式订书机,包括装订机,所述装订机内右下侧设置有装订装置,所述装订装置左侧设置有补充装置,所述装订装置上侧设置有控制装置,所述补充装置包括设置于所述装订机内下侧且开口向右的装订钉腔,所述装订钉腔内滑设有推块,所述推块前后两侧端面内对称设置有开口相反的卡槽,所述卡槽远离中心一侧对应设置有卡块,所述装订钉腔内右侧设置有前后对称的挡板,将装订钉放置于所述推块右侧的所述装订钉腔内,通过所述挡板将装订钉右侧顶住,通过所述推块将装订钉向右推动,所述卡块与所述挡板连动,当需要补充装订钉时,先将所述推块移动到左极限位置,然后将所述卡块卡进所述卡槽内,同时将挡板向两边拉开,进而打开装订钉腔右侧进行补充,所述控制装置包括设置于所述装订机上端且开口向上的伸缩腔,所述伸缩腔内滑设有伸缩杆,所述伸缩杆内设置有固定杆,所述固定杆滑设于所述伸缩杆内且下端固连于所述装订装置,所述伸缩杆上端可转动的设有控制转柱,所述伸缩腔前后四周壁内连通设有旋转腔,所述控制转柱右端下侧固连有延伸到所述旋转腔内的切换杆,通过转动所述控制转柱控制所述切换杆在所述旋转腔内的位置,从而控制本装置功能的切换,所述装订装置包括设于所述装订钉腔上侧右端的压订板,所述装订钉腔下侧右端设有开口向右的放纸腔,可将需装订的纸放于所述放纸腔内,然后通过所述压订板对纸进行装订。

2.根据权利要求1所述的一种手提式订书机,其特征在于:所述补充装置分为实施装置和传动装置两部分,所述实施装置包括所述装订钉腔,所述推块滑设于所述装订钉腔内,所述推块左端与所述装订钉腔左壁之间固连有压缩弹簧,所述装订钉腔左侧连通设有通线孔,所述放纸腔上侧连通设有卷轮腔,所述卷轮腔内可转动的设有卷线轮,所述卷线轮上绕设有拉线,所述拉线穿过所述通线孔并固连于所述推块左端,所述卷线轮右端连接于所述传动装置,所述装订钉腔前后两侧对称设置有杠杆腔,所述杠杆腔内可转动的设有杠杆,所述杠杆的转动中心偏向于左端,左侧的转臂短,右侧的转臂长,所述杠杆左端铰链连接于所述卡块右端,所述杠杆腔靠近中心一侧左端对应所述卡槽连通设有连通于所述装订钉腔的卡块腔,所述卡块滑设于所述卡块腔内,所述卡块远离中心一侧相抵的设有凸轮,所述凸轮连接于所述传动装置,所述杠杆腔右侧连通设有连通所述装订钉腔的挡板腔,所述挡板滑设于所述挡板腔内,所述杠杆右端铰链连接于所述挡板左侧端面上,所述杠杆远离中心一端且位于转动中心右侧与所述杠杆腔远离中心一侧内壁之间固连有顶力弹簧。

3.根据权利要求2所述的一种手提式订书机,其特征在于:所述传动装置包括设置于所述卷轮腔右侧的啮合切换腔,所述啮合切换腔内可转动的设有二分之一直齿轮,所述二分之一直齿轮下侧设置有可与其啮合的下从动直齿轮,所述下从动直齿轮左端通过转轴固连于所述卷线轮右端,所述二分之一直齿轮上端设置有可与其啮合的上从动直齿轮,所述啮合切换腔左侧设置有倒V带轮腔,所述上从动直齿轮左端通过延伸到所述倒V带轮腔内的转轴固连有主动带轮,所述主动带轮下侧可转动的设有夹紧轮,所述倒V带轮腔内下侧前后对称且对应所述凸轮可转动的设有从动带轮,所述主动带轮与所述从动带轮之间绕设有皮带,所述夹紧轮将所述皮带与所述主动带轮下端相接触,所述啮合切换腔右侧设有带轮传动腔,所述二分之一直齿轮右端通过延伸到所述带轮传动腔内的转轴固连有从动传动带轮,所述从动传动带轮上侧可转动的设有主动传动带轮,所述从动传动带轮与所述主动传动带轮之间绕设有传动带,所述主动传动带轮连接于所述控制装置。

4.根据权利要求1所述的一种手提式订书机,其特征在于:所述控制装置包括所述伸缩腔,所述伸缩杆滑设于所述伸缩腔内,所述伸缩杆左侧端面内固设有齿条,所述伸缩腔左侧连通设有传动腔,所述传动腔内可转动的设有与所述齿条相啮合的齿条齿轮,所述齿条齿轮前端固连有主动锥齿轮,所述主动锥齿轮左端设置有与其啮合的从动锥齿轮,所述从动锥齿轮左端通过转轴固连于所述主动传动带轮,所述伸缩杆内设置有伸缩腔,所述伸缩腔内滑设有限位块,所述固定杆上端固连于所述限位块下侧端面,所述固定杆下端伸出到所述伸缩腔外侧并连接于所述装订装置,所述控制转柱可转动的设于所述伸缩杆上侧,所述控制转柱内下侧设有转盘腔,所述转盘腔下侧连通设有开口向下的连轴腔,所述转盘腔内可转动的设有转盘,所述转盘下端固连有通过所述连轴腔且其下端固连于所述伸缩杆上端面的连轴,所述控制转柱圆弧面外侧且于所述伸缩腔内壁相连通的设置有所述旋转腔,所述旋转腔固连于所述控制转柱且滑设于所述旋转腔内,所述旋转腔下侧前端的内壁内连通设有下滑槽,所述旋转腔上侧上侧后端的内壁内连通设有开口向上的上滑槽,所述控制转柱上端延伸到外界并固设有推拉转盘。

5.根据权利要求1所述的一种手提式订书机,其特征在于:所述装订装置包括连通设于所述伸缩腔下侧的升降腔,所述升降腔内滑设有升降板,所述固定杆下端与所述升降板上端面固定连接,所述伸缩杆下端可与所述升降板上端面相抵,所述压订板上端固连于所述升降板下侧端面上,所述升降板下端与所述升降腔下壁之间固连有顶压弹簧,所述放纸腔开口向右的设于所述装订钉腔下侧,所述升降腔下侧连通设有穿过所述装订钉腔并连通于所述放纸腔的装订板腔,所述压订板滑设于所述放纸腔内。
