专利号: 2019110892120
申请人: 诸暨正道科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

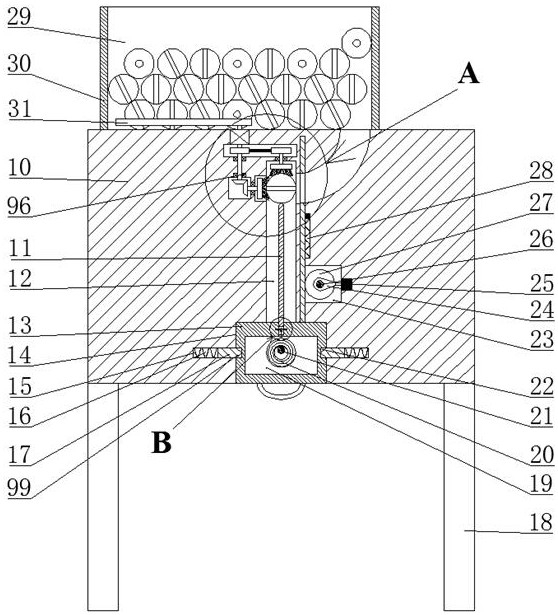

1.一种珍珠项链自动穿线机,包括机身以及所述机身底壁四个边角固定设置的用于支撑所述机身的支腿,其特征在于:所述机身顶壁上固定设置有放料漏斗,所述放料漏斗内开口向上设置有用于存放带孔珍珠的落料腔,所述机身底壁内设置有开口向下的滑动腔,所述滑动腔顶壁内设置有与之连通的串联腔,所述串联腔右侧端壁内设置有连通所述落料腔的弧形管道,所述滑动腔内设置有可拆卸的滑动块,所述滑动腔左右两侧设置有防止所述滑动块坠落的阻尼装置,所述滑动腔内开口向前的线卷放置腔,所述线卷放置腔后侧端壁上设置有用于放置线卷的固定轴,所述滑动块顶壁内设置的开口向上的插槽,所述插槽内设置有可拔插的长针,所述长针底部设置有凹槽,所述凹槽左右端壁内设置有用于固定线头的第一夹持装置,所述插槽左右端壁内设置有用于夹持线头的第二夹持装置,所述线卷末端线头穿过所述插槽底壁内设置的穿线孔伸入所述插槽内,该线头首先穿过所述第一夹持装置,然后穿过所述第二夹持装置,并被所述第一夹持装置以及第二夹持装置夹持,向上提起所述长针,所述长针底部设置的第一夹持装置将带动线头末端向上移动;

所述落料腔内可转动的设置有转动臂,所述转动臂在所述落料腔底壁内固定设置的驱动电机作用下转动带动所述落料腔内放置的珍珠移动,从而保证珍珠能够顺利落入所述弧形管道内,落入所述弧形管道内的珍珠滑落至所述串联腔内所述长针上方,此时所述串联腔左侧以及顶壁内设置有带动所述串联腔内珍珠不规则转动的转动装置,所述转动装置利用所述串联腔左侧转动设置的第一毛刷以及所述串联腔顶部转动设置的第二毛刷转动从而带动所述珍珠做无规则转动,当珍珠内穿孔与所述长针对齐时,珍珠沿所述长针滑落至所述串联腔底部,从而实现珍珠的串联。

2.如权利要求1所述一种珍珠项链自动穿线机,其特征在于:所述阻尼装置包括所述滑动腔左右端壁内设置的开口相对的导滑槽,所述导滑槽内可滑动的设置有末端伸入所述滑动块左右端壁内设置的锁定槽内,所述锁定杆与所述导滑槽端壁间设置有阻尼弹簧。

3.如权利要求1所述一种珍珠项链自动穿线机,其特征在于:所述第一夹持装置包括所述凹槽前后端壁内设置的开口相对的第一滑动孔,所述第一滑动孔内可滑动的设置有第一夹持杆,所述第一夹持杆与所述第一滑动孔端壁间设置有第一弹簧,所述第二夹持装置包括所述插槽左右端壁内设置的开口相对的第二滑动孔,所述第二滑动孔内可滑动的设置有第二夹持杆,所述第二夹持杆与所述第二滑动孔端壁间设置有第二弹簧,所述第一夹持装置夹持力度大于所述第二夹持装置夹持力度。

4.如权利要求1所述一种珍珠项链自动穿线机,其特征在于:所述转动装置包括所述串联腔顶壁内设置有向左延伸的皮带腔,所述皮带腔与所述串联腔之间转动设置的第一转轴,所述串联腔内的所述第一转轴末端与所述第二毛刷固定连接,所述皮带腔内的所述第一转轴末端固定设置有第一带轮,所述皮带腔底壁内设置有位于所述串联腔左侧的传动腔,所述传动腔右侧端壁内设置有与所述第一毛刷固定连接的第二转轴,所述传动腔内的所述第二转轴末端固定设置有第一锥齿轮,所述皮带腔与所述传动腔之间转动设置有与所述驱动电机动力连接的第三转轴,所述传动腔内的所述第三转轴末端固定设置有与所述第一锥齿轮啮合的第二锥齿轮,所述皮带腔内的所述第三转轴外表面固定设置有第二带轮,所述第二带轮与所述第一带轮之间由皮带传动配合连接。

5.如权利要求1所述一种珍珠项链自动穿线机,其特征在于:所述滑动腔顶壁内设置有贯穿所述弧形管道的限位槽,所述限位槽内可滑动的设置有阀板,所述阀板与所述限位槽端壁间设置有带动所述阀板复位的复位装置,所述阀板内设置有与所述弧形管道对齐的通孔,所述限位槽右侧端壁内设置有与之连通的转动腔,所述转动腔内可转动的设置有第四转轴,所述第四转轴外表面固定设置有与所述阀板右侧端壁上固定设置的齿条啮合的齿轮以及位于所述齿轮前侧的凸轮,所述转动腔右侧端壁内设置有与所述驱动电机电联的按压开关。
