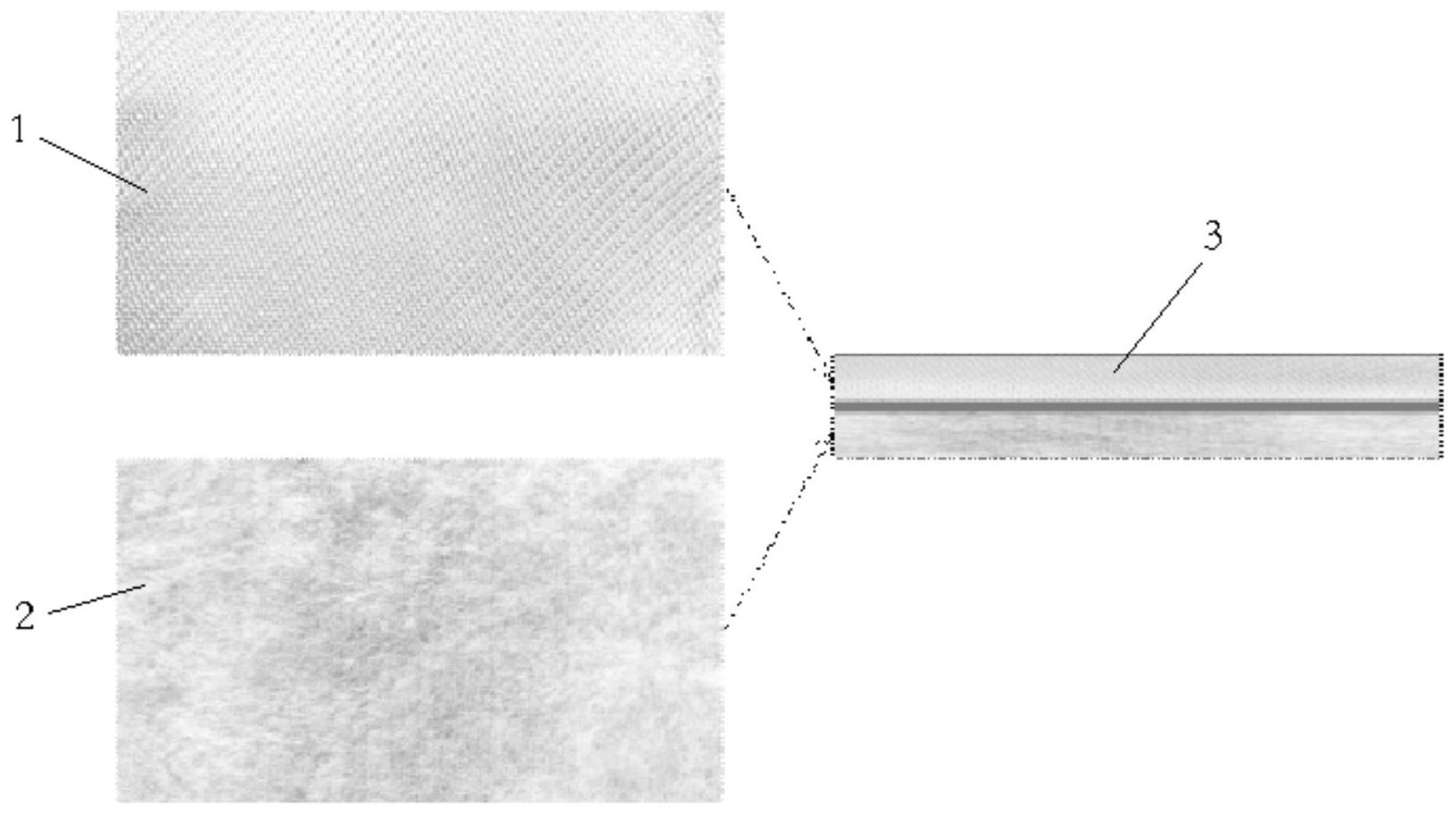

1.一种复合型结构弹性医用绷带，包括外层(1)和内层(2)，其特征在于，所述外层(1)基于经向长浮长织物组织结构，由预张力氨纶和低弹纱有织布交织而成；所述内层(2)为低克重水刺非织布，所述低克重水刺非织布为改性竹炭纤维。

2.根据权利要求1所述的一种复合型结构弹性医用绷带，其特征在于，所述低克重水刺非织布由天丝和壳聚糖纤维构成。

3.根据权利要求1所述的一种复合型结构弹性医用绷带的制备方法，其特征在于，包括以下步骤：步骤一，制备外层：将预张力氨纶和低弹性纱按照配比(5-9)：1，分别制得预张力氨纶经轴和低弹性纱经轴；纬纱采用低弹性纱；基于经向长浮长织物组织结构，将经纬纱交织，获得具有可控变形能力的绷带外层；

步骤二，制备内层：改性竹炭纤维或将天丝和壳聚糖按比例(30-40)：(70-80)在棉箱内混合；散纤维经梳理机形成低克重的纤维网；基于水刺工艺，对纤维网进行预湿、三至五道水刺加工，其最后一道水刺面为贴肤面，再经过压匀烘干，获得贴肤面整洁的绷带内层；

步骤三，内外层复合：采用高温液压机将绷带外层和绷带内层压合，温度145-155℃，压强1-2MPa，时间11-13s；压合过程中确保两层织物平整，从而制成医用绷带(3)。

4.根据权利要求3所述的一种复合型结构弹性医用绷带的制备方法，其特征在于，所述步骤一中，预张力氨纶的预加张力为0.2-0.3N；低弹性纱为涤纶或锦纶。

5.根据权利要求3所述的一种复合型结构弹性医用绷带的制备方法，其特征在于，所述步骤二中，竹炭纤维的改性方法如下：(1)将竹炭纤维加入到其体积5-10倍的乙酸溶液中，经搅拌、过滤、蒸馏水洗涤和烘干；

(2)将纳米二氧化钛、氧化石墨烯放入球磨机中充分混合均匀，然后在真空干燥箱的氮气氛围中处理，将其加入其体积10-15倍的硅烷偶联剂溶液中，进行超声处理，然后加入竹炭纤维，继续整理、过滤，将所得物放入微波装置中处理，取出后将其送入蒸汽室内，然后干燥即可。
