专利号: 2019110764118
申请人: 湖州力卓机械设备技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

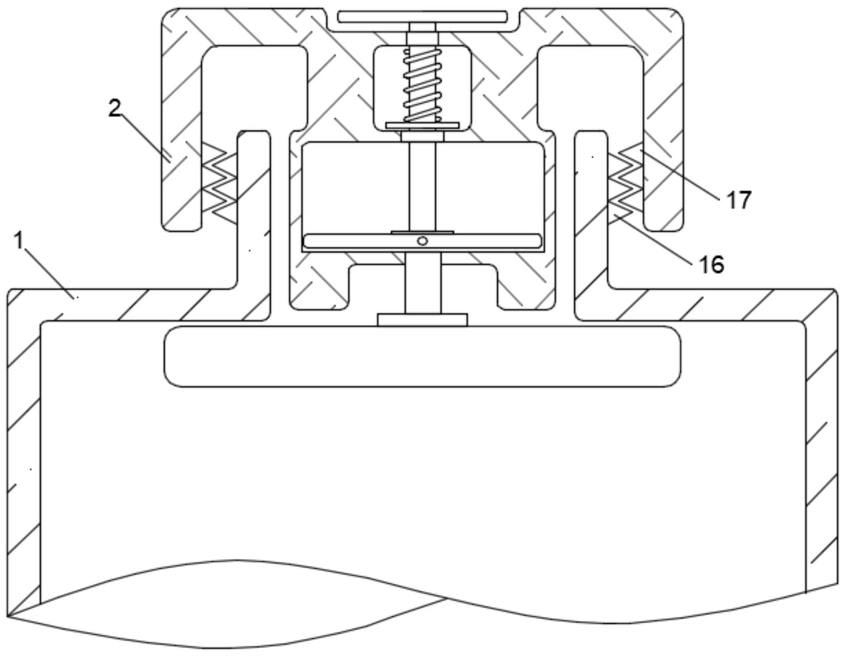

1.一种防松脱瓶体密封结构,包括瓶体(1)与盖体(2),其特征在于,所述盖体(2)下端中一体连接有套块(3),且套块(3)内自上而下依次开设有上腔(4)、中腔(5)与下槽(6),所述上腔(4)上端开设有一级限位孔(7),且上腔(4)与中腔(5)之间连通有二级限位孔(8),且中腔(5)与下槽(6)之间连通有透气孔(9),所述上腔(4)与中腔(5)之间共同套设有承重杆(10),且承重杆(10)位于上腔(4)内的一段上分别套设有弹簧(11)与限位凸缘(12),所述承重杆(10)位于中腔(5)的下端固定连接有活塞(13),且承重杆(10)滑动贯穿一级限位孔(7)并延伸至盖体(2)外的上端固定连接有限位板(15),所述下槽(6)中安装有与透气孔(9)相连通的气囊(14),所述瓶体(1)开口外壁与盖体(2)内壁上分别开设相配合的外螺纹(16)与内螺纹(17);

所述套块(3)为中空的圆筒结构,且套块(3)活动套设于瓶体(1)开口中;

所述一级限位孔(7)、上腔(4)、二级限位孔(8)、中腔(5)与下槽(6)自上而下地垂直对应;

所述限位凸缘(12)固定套设于承重杆(10)上,且与限位凸缘(12)上端相焊接的弹簧(11)另一端与一级限位孔(7)相抵;

所述限位凸缘(12)下端与二级限位孔(8)活动相抵,所述活塞(13)与中腔(5)内壁滑动相抵;

所述气囊(14)在充盈状态下与瓶体(1)开口活动相抵,且限位板(15)与一级限位孔(7)活动相抵;

使用时,在弹簧( 11) 的张力作用下,限位板( 15) 与一级限位孔( 7) 相抵,同时使得承重杆( 10) 带动活塞( 13) 位于中腔( 5) 内的下端位置,中腔( 5) 内的气体或液体介质经透气孔( 9 ) 进入气囊( 14) 中;气囊( 14) 处于充盈膨胀状态下,并于瓶体( 1) 的开口位置与瓶体( 1) 内壁相抵,此时通过转动盖体( 2) ,实现内螺纹( 17) 与外螺纹( 16) 的螺纹连 接,以实现盖体( 2)_ 与瓶体( 1) 的固定连接;在一般情况下,直接旋转盖体( 2) ,实现内螺纹( 17) 与外螺纹( 16) 的相互分离,在此过程中,盖体( 2) 带动气囊( 14) 在瓶体( 1) 中旋转,并对气囊( 14) 继续挤压,气囊( 14) 在旋转过程中发生一定程度的形变,但是始终与瓶体( 1) 开口处的内壁相抵,以实现限位和密封作用,以对盖体( 2) 进行限位,使得盖体( 2) 不能带动套块( 3) 从瓶体( 1) 中脱离出来;在此状态下,因为气囊( 14) 始终与瓶体( 1) 开口紧密相抵,仍然可实现盖体( 2) 对瓶体( 1) 的密封,从而抑制瓶体( 1) 内试剂的泄漏或挥发;当需要开启瓶体( 1) ,即实现盖体( 2) 与瓶体( 1) 的完全分离,可通过以下操作:在盖体( 2) 中向上提拉承重杆( 10) ,承重杆( 10) 带动限位凸缘( 12) 同步上升,以对弹簧( 11) 进行挤压,同时,承重杆( 10) 带动活塞( 13) 在中腔( 5) 内上移,以对气囊( 14) 内的气体或液体介质进行吸收;气囊(

14) 逐渐收缩最终收纳于下槽( 6) 中;保持向上提拉承重杆( 10) 的状态,并手动旋转盖体( 2) ,使内螺纹( 17) 与外螺纹( 16) 的分离,最终从瓶体( 1) 上取下盖体( 2) 。
