1.一种纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，利用纳米零价铁镍复合材料为催化剂，与过硫酸盐构成反应体系，催化所述过硫酸盐产生强氧化性的硫酸根自‑

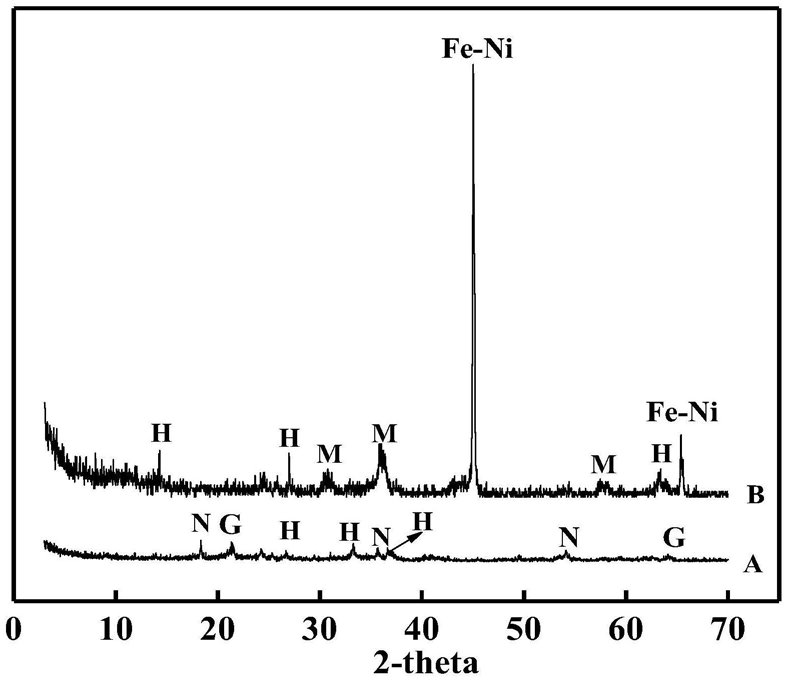

由基SO4·以及羟基自由基·OH，对有机污染物进行降解，其中，所述纳米零价铁镍复合材料是由红土镍铁矿在硼氢化盐的还原作用下经液相还原反应制得的，具体包括：将所述红土镍铁矿破碎、筛分，获得粒径＜0.0374mm的颗粒材料，其中，所述红土镍铁矿矿石中铁含量为50%‑80%、镍含量为10%‑20%，对所述颗粒材料进行活化预处理，获得红土镍铁矿粉体，将所述硼氢化盐溶于水中，得到浓度为1mol/L‑20 mol/L的水溶液，将所述红土镍铁矿粉体加入所述水溶液中反应2‑10h，得到所述纳米零价铁镍复合材料, 所述纳米

2 2

零价铁镍复合材料的比表面积为70 m/g‑90m/g。

2.如权利要求1所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，所述纳米零价铁镍复合材料具有纳米孔结构，其孔隙率为80%‑99%。

3.如权利要求1或2所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，水处理过程具体包括如下步骤：

1）将有机溶液加入反应器中，再向所述反应器中加入所述纳米零价铁镍复合材料及所述过硫酸盐，构成反应体系；

2）将所述反应器置于振荡器内，室温条件下进行振荡反应；

3）停止振荡，经静置、沉淀，固液分离出所述纳米零价铁镍复合材料，并对所述纳米零价铁镍复合材料进行回收处理。

4.如权利要求3所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，步骤1）中所述纳米零价铁镍复合材料与所述过硫酸盐的质量比为1:1‑100。

5.如权利要求4所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，所述过硫酸盐包括过硫酸钠或过硫酸钾。

6.如权利要求3所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，步骤2）中振荡反应时间设置为10 min‑240min。

7.如权利要求3所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，步骤4）中所述纳米零价铁镍复合材料的回收处理具体包括：将所述纳米零价铁镍复合材料用去离子水和乙醇清洗至少一次，过滤后在真空干燥箱中烘干。

8.如权利要求4‑7任一项所述的纳米零价铁镍活化过硫酸盐的水处理方法，其特征在于，所述有机溶液中有机污染物的浓度为10 mg/L ‑2000mg/L，所述有机溶液的pH为2‑11。
