专利号: 2019110747038
申请人: 电子科技大学中山学院
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2025-06-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

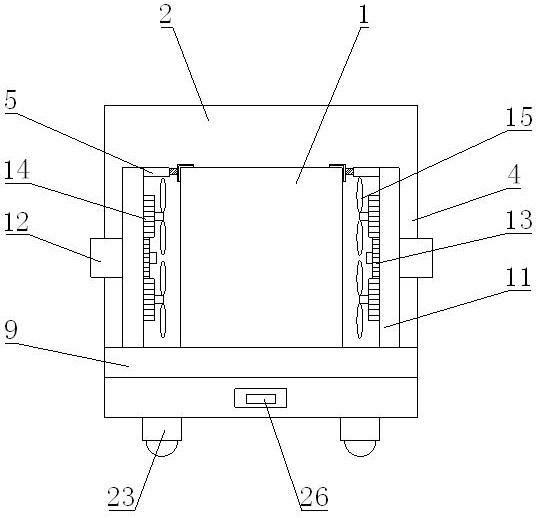

1.一种生物大分子相互作用的快速检测装置,其特征在于,包括生物大分子相互作用仪(1)、安装座(2)、第一固定组件(3)、散热组件(4)和第二固定组件(5);生物大分子相互作用仪(1)设置在安装座(2)上;用于固定生物大分子相互作用仪(1)下端的第一固定组件(3)设置在安装座(2)上;散热组件(4)设置在第一固定组件(3)上;用于固定固定生物大分子相互作用仪(1)上端的第二固定组件(5)设置在散热组件(4)上;

安装座(2)设置有竖直段和水平段;安装座(2)的竖直段和水平段上设置有沿左右方向敞口的镂空腔室;竖直段的镂空腔室内设置有导热件(6);水平段的镂空腔室内设置有拉动件(27);

第一固定组件(3)包括第一伸缩件和固定板(9);伸缩件设置两组,两组第一伸缩件与安装座(2)的竖直段垂直设置,且位于生物大分子相互作用仪(1)的左右两侧,两组第一伸缩件的前端连接固定板(9);固定板(9)与生物大分子相互作用仪(1)的前端贴合;

散热组件(4)包括安装板(11)和散热件;安装板(11)滑动设置在第一伸缩件上;散热件设置在安装板(11)上,且朝向生物大分子相互作用仪(1)送风;

第二固定组件(5)包括第二伸缩件和卡合件(18);第二伸缩件一端连接安装板(11),另一端连接卡合件(18);卡合件(18)与生物大分子相互作用仪(1)的顶端卡合。

2.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,第一伸缩件包括固定杆(7)、移动杆(8)和复位弹簧(10);固定杆(7)的后端连接安装座(2)的竖直段;移动杆(8)的后端伸入对应侧的固定杆(7),且与其滑动连接,移动杆(8)的前端连接固定板(9)的一端;复位弹簧(10)设置在移动杆(8)上,复位弹簧(10)的一端连接固定杆(7),另一端连接固定板(9)。

3.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,散热件包括驱动电机(12)、主齿轮(13)、辅齿轮(14)和风扇(15);驱动电机(12)设置在安装板(11)上;主齿轮(13)键合连接驱动电机(12)的主轴;辅齿轮(14)键合连接风扇(15)的转轴,且辅齿轮(14)和主齿轮(13)啮合连接。

4.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,第二伸缩件包括转动套(16)和螺纹杆(17);转动套(16)转动设置在安装板(11)朝向生物大分子相互作用仪(1)的一侧,转动套(16)上设置有与螺纹杆(17)匹配的内螺纹;螺纹杆(17)一端螺纹连接转动套(16),另一端连接卡合件(18)。

5.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,卡合件(18)为L型结构,卡合件(18)的卡合面上设置有保护垫(19)。

6.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,导热件(6)包括导热管(20)和导热片(21);导热管(20)和导热片(21)交替设置,导热管(20)和导热片(21)的两端分别连接竖直段的镂空腔室的前后壁。

7.根据权利要求6所述的一种生物大分子相互作用的快速检测装置,其特征在于,导热片(21)上设置有散热孔(22)。

8.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,拉动件(27)包括支撑杆(24)、移动件(25)和拉手(26);支撑杆(24)沿前后方向滑动设置在水平段的镂空腔室内;移动件(25)滑动连接水平段的镂空腔室壁,且转动连接支撑杆(24)的后端;拉手(26)连接支撑杆(24)的前端。

9.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,安装座(2)为L型结构。

10.根据权利要求1所述的一种生物大分子相互作用的快速检测装置,其特征在于,安装座(2)的底端设置有移动轮(23)。
