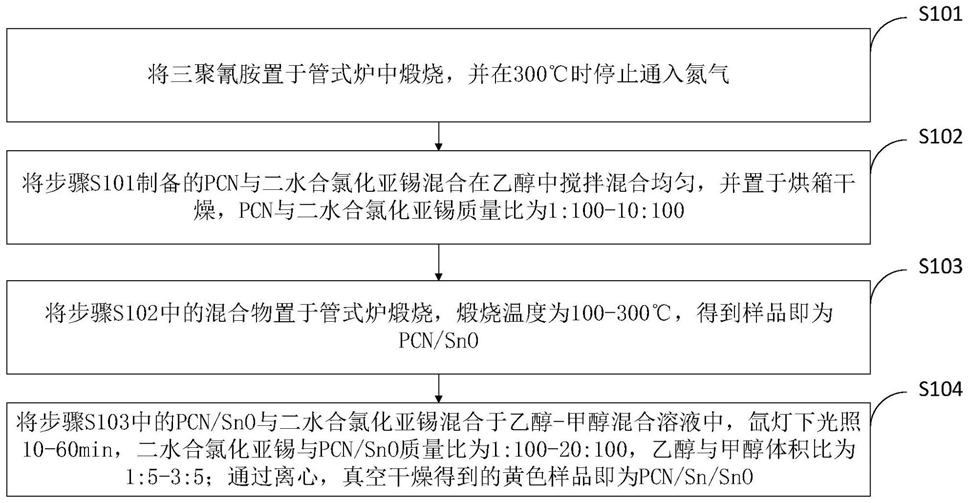

1.一种多孔氮化碳/锡/氧化亚锡光催化材料的制备方法，其特征在于，所述多孔氮化碳/锡/氧化亚锡光催化材料制备方法包括以下步骤：步骤一，将三聚氰胺通过煅烧、300℃停止通入氮气、冷却、研磨制备出多孔氮化碳；

步骤二，将二水合氯化亚锡和多孔氮化碳置于无水乙醇溶液中，超声，搅拌，使之均匀混合，将混合物置于烘箱干燥；

步骤三，将步骤二得到的混合物置于管式炉中焙烧获得PCN/SnO；

步骤四，将步骤三制备的PCN/SnO研磨成粉末状，将二水合氯化亚锡和PCN/SnO置于乙醇-甲醇混合溶液中，经光照，离心收集固体并使用真空干燥箱干燥，得多孔氮化碳/锡/氧化亚锡光催化材料PCN/Sn/SnO。

2.如权利要求1所述多孔氮化碳/锡/氧化亚锡光催化材料制备方法，其特征在于，步骤二中，所述二水合氯化亚锡与多孔氮化碳的质量比为1:100-10:100。

3.如权利要求1所述多孔氮化碳/锡/氧化亚锡光催化材料制备方法，其特征在于，步骤三中，所述煅烧温度为100-300℃。

4.如权利要求1所述多孔氮化碳/锡/氧化亚锡光催化材料制备方法，其特征在于，步骤四中，所述二水合氯化亚锡与PCN/SnO的质量比为1:100-20:100。

5.如权利要求1所述多孔氮化碳/锡/氧化亚锡光催化材料制备方法，其特征在于，步骤四中，所述乙醇-甲醇混合溶液，甲醇与乙醇体积比为1:5-3:5。

6.一种利用权利要求1所述多孔氮化碳/锡/氧化亚锡光催化材料制备方法制备的多孔氮化碳/锡/氧化亚锡光催化材料，其特征在于，所述多孔氮化碳/锡/氧化亚锡光催化材料为以零价锡作为电子桥梁的type-Ⅱ异质结光催化剂，以多孔氮化碳作为基底，将多孔氮化碳与二水合氯化亚锡通过焙烧和光沉积制备而成。

7.一种利用权利要求1所述多孔氮化碳/锡/氧化亚锡光催化材料制备的光催化半导体。
