1.一种层状双氢氧化物纳米片，其特征在于，钼、锰氧化物或硫化物镶嵌在氢氧化物层间，纳米片表面通过共价键形式修饰牛血清白蛋白，使其在溶液中胶体稳定。

2.根据权利要求1所述的层状双氢氧化物纳米片，其特征在于，所述氢氧化物为氢氧化镁和氢氧化铝。

3.一种层状双氢氧化物纳米片的制备方法，其特征在于，包括以下步骤：步骤1：在搅拌的作用下，将水合硝酸盐溶解于溶剂，形成混合溶液；

步骤2：将硫源、锰源溶解于所述混合溶液中，搅拌至完全溶解；

步骤3：将所述混合溶液离心分离，取沉淀溶液得到沉淀分散液；

步骤4：将钼源溶解于所述沉淀分散液中；

步骤5：将步骤4中所述沉淀分散液转移至对位聚苯内衬的不锈钢反应釜中密封反应体系；

步骤6：反应完全后，对步骤5中所述沉淀分散液进行离心分离；

步骤7：对离心后的产物进行洗涤，得到所述层状双氢氧化物纳米片。

4.根据权利要求3所述的层状双氢氧化物纳米片的制备方法，其特征在于，在步骤1中，所述水合硝酸盐包括六水合硝酸镁、九水合硝酸铝和四水合硝酸锰。

所述溶剂为碱性溶液，包括氢氧化物或氨水。

5.根据权利要求3所述的层状双氢氧化物纳米片的制备方法，其特征在于，在步骤2中，所述硫源为单质硫、二硫化碳、硫化氢、硫脲或四硫代钨酸铵中的任意一种；

在步骤1和步骤2中，搅拌采用磁力搅拌，搅拌的速率为50-400r/min，搅拌时间为60-90分钟。

6.根据权利要求3所述的层状双氢氧化物纳米片的制备方法，其特征在于，在步骤4中，所述钼源为钼酸铵、钼酸钠或四硫代钼酸铵中的任意一种；

所述钼源的浓度为0.1～1.0mg/mL。

7.根据权利要求3所述的层状双氢氧化物纳米片的制备方法，其特征在于，在步骤5中，所述对位聚苯内衬的不锈钢反应釜为聚四氟乙烯高压釜；所述聚四氟乙烯高压釜中的反应温度为180-220℃，反应时间为12-24小时。

8.根据权利要求3所述的层状双氢氧化物纳米片的制备方法，其特征在于，在步骤6中，离心分离的转速为8000-13000r/min。

9.根据权利要求3所述的层状双氢氧化物纳米片的制备方法，其特征在于，在步骤7中，采用蒸馏水对所述产物进行洗涤，清洗次数为2-3次。

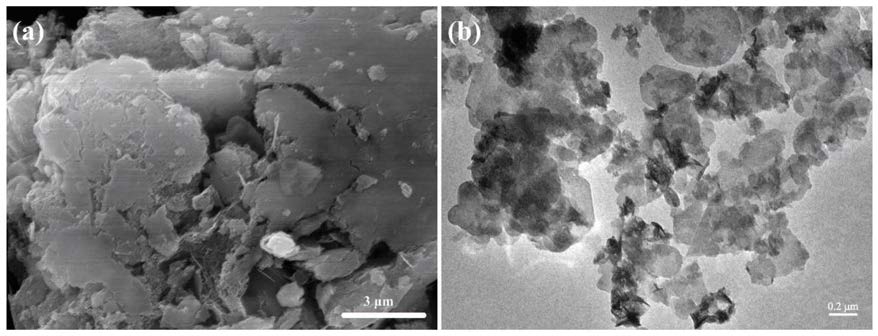

10.一种层状双氢氧化物纳米片的应用，其特征在于，所述层状双氢氧化物纳米片作为光热转换材料、光敏剂载体和药物载体材料。
