专利号: 2019110519135
申请人: 苏州喜全软件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

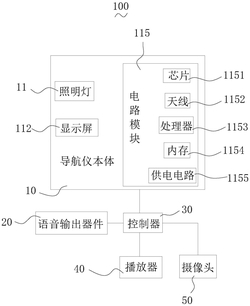

1.一种基于GPS的语音导航定位系统,其特征在于,包括导航仪本体、语音输出器件、控制器与播放器,所述导航仪本体上设置有照明灯,所述语音输出器件与所述导航仪本体电性连接,用于输出导航语音,所述语音输出器件及所述播放器均与所述控制器电性连接,当所述控制器判断所述语音输出器件闲置时,所述控制器控制所述播放器播放音乐;

所述导航仪本体包括壳体、显示屏以及电路模块,所述电路模块设置于所述壳体内,所述显示屏设置于所述壳体上并与所述电路模块电性连接,所述电路模块包括芯片、天线、处理器与内存,所述天线、所述处理器及所述内存均与所述芯片电性连接,所述语音输出器件与所述处理器电性连接,所述壳体上形成有围绕框,所述围绕框围绕所述显示屏,所述照明灯安装于所述围绕框上,所述壳体上设置有插槽,所述插槽内设置有电性接触片,所述照明灯插设于所述插槽内并与所述电性接触片电性连接,所述插槽为矩形插槽,所述照明灯包括灯座与设置于所述灯座上的灯珠,所述灯座的底部设置有插设体,所述插设体插设于所述插槽内,所述插设体内设置有接电片,所述接电片为弹性片,所述接电片抵接于所述电性接触片上,所述电路模块还包括供电电路,所述供电电路与所述电性接触片电性连接,用于所述照明灯供电,所述壳体为矩形壳体,且由塑胶材料制成;

所述基于GPS的语音导航定位系统还包括摄像头,所述摄像头及所述显示屏均与所述控制器电性连接,所述摄像头设置于车顶,所述导航仪本体设置于驾驶室内,所述控制器控制所述摄像头拍摄车辆的周边图像并控制所述显示屏显示所述周边图像,所述显示屏上形成有周边显示区,所述周边图像显示于所述周边显示区上,所述基于GPS的语音导航定位系统包括摄像组件,所述摄像组件包括升降杆与弹性拉条,所述升降杆的一端固定于驾驶室内的置物板上,另一端穿设于车顶中并暴露于车外侧,所述升降杆的顶部高于车顶,所述升降杆内形成有插设通道,所述摄像头的底部形成有安装体,所述安装体活动地插设于所述插设通道内,所述弹性拉条设置于所述插设通道内,所述弹性拉条的一端连接所述摄像头,另一端连接所述升降杆的中部,所述安装体的底部设置有插杆,所述插杆滑动地设置于所述插设通道内,所述弹性拉条的端部连接于所述插杆的底部,所述摄像组件还包括两个回位支撑条、两个弧形横条与旋转操作件,所述升降杆的相对两侧设置有多个限位半环,所述两个回位支撑条分别设置于所述升降杆的相对两侧,并分别连接于所述摄像头的安装体的相对两侧,所述回位支撑条穿设于所述升降杆一侧的多个限位半环中,所述回位支撑条的一端固定于所述升降杆上,另一端连接于所述摄像头的安装体上,所述两个回位支撑条上均形成有拱形部,所述两个回位支撑条的拱形部互相远离,所述升降杆上垂直凸设有安装杆,所述安装杆上垂直凸设有作动杆,所述安装杆与所述升降杆均与所述作动杆垂直,所述作动杆的中部连接于所述安装杆的端部,所述两个弧形横条分别设置于所述作动杆的相对两端,所述两个弧形横条的中部转动地设置于所述作动杆上,所述弧形横条包括相对设置的联动端与结合端,所述两个弧形横条的结合端分别固定于所述两个回位支撑条的拱形部上,所述结合端处于所述拱形部的中间部位,所述旋转操作件穿设于所述两个弧形横条的联动端;

所述旋转操作件包括柱体与操作环,所述柱体的一端凸设有止脱环,所述柱体的中部形成有螺纹段,所述螺纹段延伸至所述止脱环处,所述操作环螺合于所述柱体的螺纹段上,所述两个弧形横条的联动端均套设于所述柱体上,并均位于所述止脱环与所述操作环之间,通过施力旋转所述操作环即可通过所述操作环抵压所述两个联动端,调节所述两个联动端之间的距离,从而带动调节所述两个拱形部之间的距离。
