1.一种双信号-双识别印迹电化学传感器的制备方法，其特征在于，所述制备方法包括：

1)在电极载体的表面进行电化学聚合形成聚对氨基苯磺酸膜pABSA以得到pABSA/电极载体；

2)在所述pABSA/电极载体的表面进行电化学聚合形成聚硫堇膜pTH以得到pTH/pABSA/电极载体；

3)将所述pTH/pABSA/电极载体置于混合溶液中进行电化学聚合，然后将电极进行洗脱去除卵清蛋白OVA形成印迹聚合物MIP，以得到MIP/pTH/pABSA/电极载体；

其中，所述混合溶液中含有卵清蛋白OVA、3-噻吩硼酸3-TBA。

2.根据权利要求1所述的制备方法，其中，在步骤1)中，所述电化学聚合满足以下条件：采用循环伏安法CV进行，扫描圈数为12-18圈，聚合电位为-1.5～+2.5V，扫描速率为80-

120mV/s。

3.根据权利要求1所述的制备方法，其中，在步骤1)中，所述电化学聚合于pH为6.5-7.5的PBS溶液中进行，对氨基苯磺酸ABSA的浓度为1×10-4-3×10-4mol/L。

4.根据权利要求1所述的制备方法，其中，在步骤2)中，所述电化学聚合满足以下条件：采用循环伏安法CV进行，扫描圈数为28-32圈，聚合电位为-0.4～+0.4V，扫描速率为80-

120mV/s。

5.根据权利要求1所述的制备方法，其中，在步骤2)中，所述电化学聚合于pH为4.5-5.5的PBS溶液中进行，硫堇TH的浓度为4-6mmol/L。

6.根据权利要求1所述的制备方法，其中，在步骤3)中，所述电化学聚合满足以下条件：采用循环伏安法CV进行，扫描圈数为18-22圈，聚合电位为-0.2～+1.2V，扫描速率为120-

130mV/s。

7.根据权利要求1所述的制备方法，其中，在步骤3)中，所述电化学聚合于pH为7.5-8.5的PBS溶液中进行，3-噻吩硼酸3-TBA的浓度为8-12mmol/L，卵清蛋白OVA的浓度为0.3-

0.5mmol/L。

8.根据权利要求1所述的制备方法，其中，在步骤3)中，所述洗脱为：将电极置于pH为

0.2-0.4HCl溶液中浸泡15-25min；

优选地，在步骤1)和步骤2)之后，所述制备方法还包括：将电极通过用去离子水冲洗；

优选地，所述电极载体选自玻碳电极GCE、碳纸电极和丝网印刷电极中的一者。

9.一种双信号-双识别印迹电化学传感器，其特征在于，所述双信号-双识别印迹电化学传感器通过权利要求1-8中任意一项所述的制备方法制备而得。

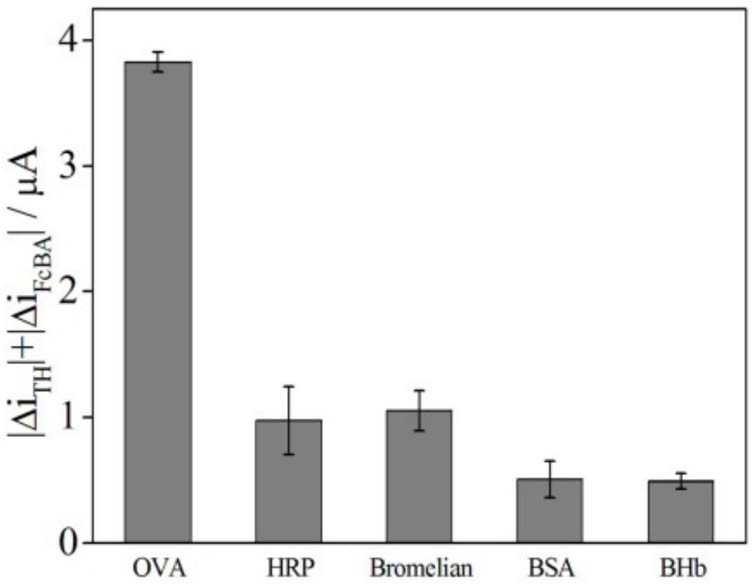

10.一种卵清蛋白OVA的检测方法，其特征在于，所述检测方法为：

1)将如权利要求9所述的双信号-双识别印迹电化学传感器在缓冲溶液中进行第一次孵育；

2)将上述双信号-双识别印迹电化学传感器在缓冲溶液中进行第二次孵育，然后进行电化学检测；

其中，第一次孵育的缓冲溶液中含有卵清蛋白OVA，第二次孵育的缓冲溶液中含有二茂铁硼酸FcBA；

优选地，所述第一次孵育、第二次孵育各自独立地满足以下条件：孵育时间为10-

20min；

更优选地，第二次孵育的缓冲溶液中二茂铁硼酸FcBA的浓度为0.08-0.12mmol/L；

进一步优选地，所述第一次孵育、第二次孵育的缓冲溶液的pH为8-9；

更进一步优选地，所述电化学检测采用差分脉冲伏安法DPV进行，电压为-0.5～+0.5V。
