专利号: 2019110392492
申请人: 惠安县科曼源科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

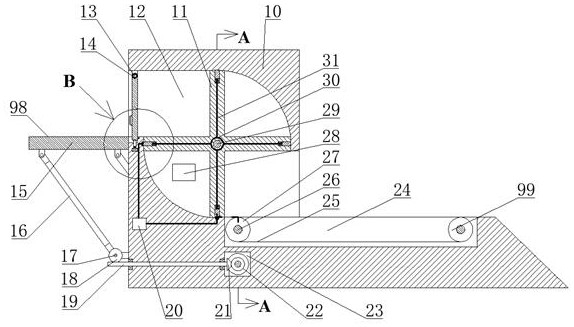

1.一种利用X射线进行安防检测的设备,包括机身以及所述机身内设置的连通所述机身左右两侧的检测腔,其特征在于:所述检测腔内可转动的设置有转动架,所述转动架中间位置设置有接电环,所述转动架上设置的四个支架内设置有滑动槽,所述滑动槽内可滑动的设置有接电杆,所述接电杆与所述滑动槽壁体间设置有第一弹簧,所述接电杆与所述接电环之间由接电线电联,所述左下角前侧端壁内设置有X光发生器(未图示),所述检测腔左下角后侧端壁内设置有由于接受X光发生器(未图示)产生X光的X光成像仪,所述检测腔左侧端壁及底壁内设置有与所述接电杆配合的触点,两个所述触点之间设置有控制所述X光发生器(未图示)启动的控制器,当两个所述触点同时与所述接电杆抵接时,所述控制器控制所述X光发生器(未图示)对所述检测腔左下角照射一次,此时所述X光成像仪接受到X光后形成图像供安保人员查看,经过检查后的物品伴随所述转动架转动向下移动,从而从所述检测腔右侧端壁内设置的出口移出至所述机身内设置的传送装置上方,所述传动装置内设置的传送带转动将检查后的设备移出至设备外;所述检测腔左侧入口处设置有可转动的设置有密封门,所述密封门仅在两个所述触点均与所述接电杆抵接时可以打开,所述密封门开启后所述转动架不在转动;所述机身左侧设置有用于重物提升的提升装置,所述提升装置带动所述机身左侧设置可上下摆动的支撑板移动,从而将重物由较低位置移动至所述检测腔左侧设置的入口处。2.如权利要求1所述一种利用X射线进行安防检测的设备,其特征在于:所述传动装置包括所述机身内设置的传送腔,所述传送腔内可转动的设置有左右对称的第一转轴,左右两个所述第一转轴外表面固定设置有由所述传送带传动连接的传送轮,左侧的所述第一转轴后侧末端伸入所述检测腔后侧端壁内设置的啮合腔内,所述啮合腔内的所述第一转轴末端固定设置有第一齿轮,所述转动架与所述啮合腔之间转动设置有与所述转动架固定连接的第二转轴,所述啮合腔内的所述第二转轴末端固定设置有与所述第一齿轮啮合的第二齿轮,左侧的所述第一转轴前侧末端伸入所述传送腔前侧端壁内设置的传动腔内且末端固定设置有第三齿轮。3.如权利要求1所述一种利用X射线进行安防检测的设备,其特征在于:所述密封门铰接连接与所述检测腔顶壁上,所述密封门与铰接轴之间设置有带动所述密封门自动复位的扭簧,所述机身右侧端壁内设置有凹槽,所述凹槽底壁内设置有开口向上的滑动孔,所述滑动孔内可滑动的设置有顶部末端伸入所述密封门底壁内设置的锁定槽内,所述滑动孔底壁内设置有与所述锁定杆配合的电磁铁,所述锁定杆与所述电磁铁之间设置有第二弹簧,所述凹槽右侧端壁内设置有感应所述密封门的感应器。4.如权利要求1所述一种利用X射线进行安防检测的设备,其特征在于:所述提升装置包括所述机身左侧转动设置的第三转轴,所述第三转轴外表面固定设置有摆动杆,所述摆动杆远离所述第三转轴一侧末端铰接连接与所述支撑板底壁上,所述支撑板底壁上铰接连接有前后对称的铰接杆,所述铰接杆远离所述支撑板一侧末端转动连接与所述机身端壁上,所述传送腔底壁内设置有转动腔,所述转动腔左侧端壁内转动设置有与所述第三转轴外表面固定设置的蜗轮啮合的蜗杆,所述转动腔内的所述蜗杆末端固定设置有第一锥齿轮,所述转动腔与所述传动腔之间转动设置有第四转轴,所述转动腔内的所述第四转轴末端固定设置有与所述第一锥齿轮啮合的第二锥齿轮,所述传动腔内的所述第四转轴末端固定设置有第四齿轮。

5.如权利要求1所述一种利用X射线进行安防检测的设备,其特征在于:所述传动腔后侧端壁内设置有开口向前的滑动腔,所述滑动腔内可滑动的设置有滑动块,所述滑动块前侧端壁内固定设置有驱动电机,,所述驱动电机输出轴末端固定设置有与所述第三齿轮啮合的第五齿轮,所述滑动腔顶壁内设置有与所述感应器电联的电动推杆。
