1.一种羊毛织物防毡缩处理方法，其特征在于，包括以下步骤：S1.将氧化石墨烯放入水中，超声分散均匀后，采用pH调节剂调节pH值至3～8，得到氧化石墨烯分散液；

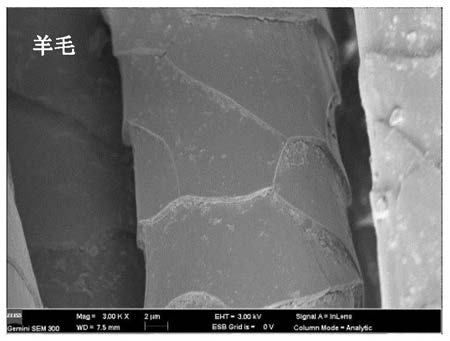

S2.将羊毛织物置于渗透剂的水溶液中进行溶胀处理后挤干，然后浸泡在所述氧化石墨烯分散液中进行还原反应，得到结合有还原氧化石墨烯的羊毛织物，所述浸泡的温度为

50～100℃，所述浸泡的时间为60～120min；

S3.将所述结合有还原氧化石墨烯的羊毛织物冷却至室温后，水洗、烘干。

2.根据权利要求1所述的羊毛织物防毡缩处理方法，其特征在于，步骤S1中所述超声分散的时间为30～90min。

3.根据权利要求1所述的羊毛织物防毡缩处理方法，其特征在于，步骤S1中所述pH调节剂为醋酸溶液和醋酸钠溶液的混合溶液。

4.根据权利要求1所述的羊毛织物防毡缩处理方法，其特征在于，步骤S2中所述渗透剂的水溶液的浓度为1～2mg/L。

5.根据权利要求1所述的羊毛织物防毡缩处理方法，其特征在于，步骤S2中所述溶胀处理的温度为35～40℃，所述溶胀处理的时间为15～30min。

6.根据权利要求1所述的羊毛织物防毡缩处理方法，其特征在于，步骤S3中所述冷却为自然冷却。

7.根据权利要求1所述的羊毛织物防毡缩处理方法，其特征在于，步骤S4中所述烘干的温度为60～80℃，所述烘干的时间为30～60min。
