专利号: 2019110276519
申请人: 浙江森炉节能环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种锅炉用燃料燃烧推灰系统,包括托料器(1),所述托料器(1)上设置有若干面板(2),其特征在于:若干面板(2)沿横向依次平行间隔设置,若干面板(2)的一侧向下呈倾斜状且与水平面所成角度设置在0-90度之间,相邻的两块面板(2)之间平行滑动设置有推灰板(3),所述托料器(1)的一侧设置有用于驱动若干推灰板(3)沿面板(2)倾斜方向来回移动推灰的倾斜驱动组件。

2.根据权利要求1所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述面板(2)的一侧向下呈倾斜状且与水平面所成角度设置在15-60度之间。

3.根据权利要求2所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述面板(2)的一侧向下呈倾斜状且与水平面所成角度设置为35度。

4.根据权利要求1或2或3所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述推灰板(3)上下两侧侧壁分别与相邻的两块面板(2)相对的两侧侧壁滑动接触。

5.根据权利要求4所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述推灰板(3)的长度大于等于面板(2)的长度。

6.根据权利要求5所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述推灰板(3)和面板(2)的长度设置在5cm-15cm之间。

7.根据权利要求6所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述推灰板(3)和面板(2)的长度均设置为10cm。

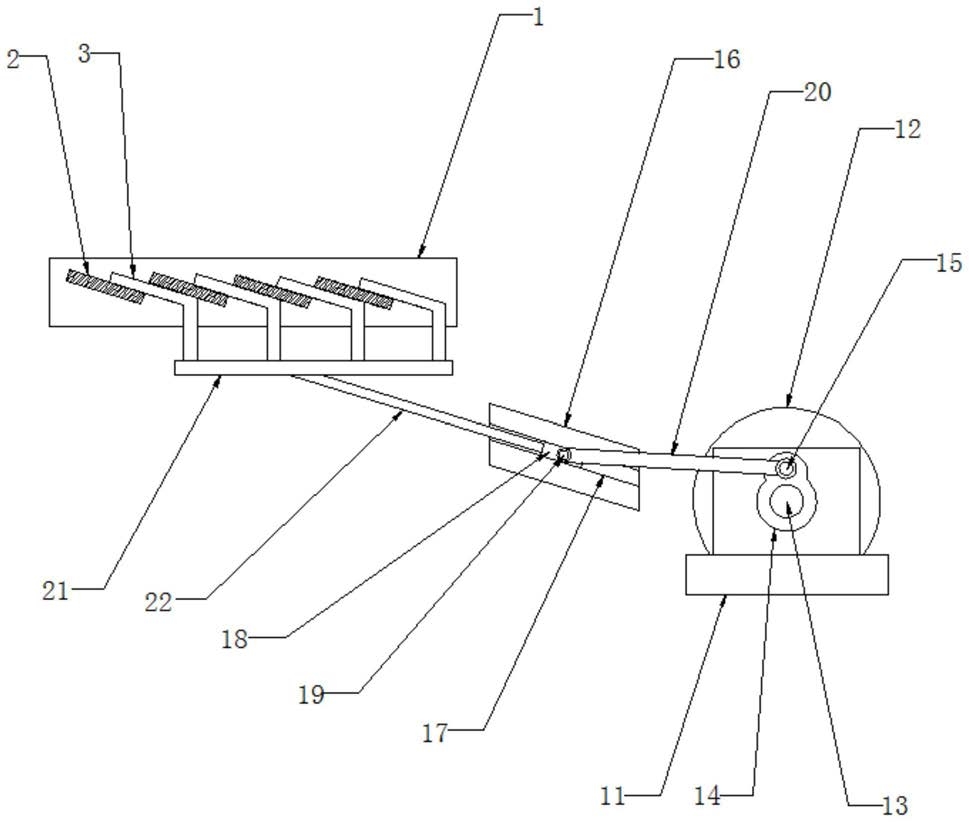

8.根据权利要求1所述的一种锅炉用燃料燃烧推灰系统,其特征在于:所述倾斜驱动组件包括固定在锅炉上的固定板(16)、底座(11)以及固定在底座(11)上的驱动电机(12),所述驱动电机(12)的输出端连接有驱动轴(13),所述驱动轴(13)上设置有驱动凸轮(14),所述驱动凸轮(14)突出端上设置有第一固定杆(15),所述固定板(16)上开设有与面板(2)倾斜方向相同的滑槽(17),所述滑槽(17)中滑动设置有滑块(18),所述滑块(18)上设置有第二固定杆(19),所述第一固定杆(15)上铰接有连接杆(20),所述连接杆(20)远离第一固定杆(15)的一端与第二固定杆(19)铰接,若干推灰板(3)底部通过主板(21)相互固定连接,所述滑块(18)通过与面板(2)倾斜方向相平行的固定杆(22)与主板(21)连接。

9.一种适于上述权利要求7所述的一种锅炉用燃料燃烧推灰系统的推灰方法,其特征在于,包括如下步骤:

1)、燃料下料燃烧:燃料从托料器(1)的一侧上部由上而下落入到托料器(1)上的面板(2)以及推灰板(3)上,点火燃烧;

2)、燃料燃烧推送:在倾斜驱动组件的驱动作用下,其带动若干推灰板(3)沿面板(2)的倾斜方向来回移动,在来回移动的过程中,推灰板(3)先倾斜向下滑动,位于第一块面板(2)上燃烧的燃料随着推灰板(3)的倾斜向下滑动,其在自重力作用下跟随着推灰板(3)一起向下,推灰板(3)在倾斜驱动组件驱动作用下倾斜向上滑动,随着推灰板(3)的运行,推动覆盖在第一块面板(2)上表面燃烧的燃料底部向第二块面板(2)方向移动,覆盖到第二块面板(2)上的燃料顶部进行燃烧,而第二块面板(2)上表面覆盖的燃料则被推送到第三块面板(2)上表面的燃料顶部进行燃烧;

3)、燃烧推灰出灰:推灰板(3)持续沿面板(2)的倾斜方向来回移动,通过类似于波浪状起伏波动从托料器(1)的一侧向另一侧推动灰烬向另一侧移动出灰。

10.根据权利要求9所述的一种锅炉用燃料燃烧推灰系统的推灰方法,其特征在于:在步骤(2)中,随着推灰板(3)的运行,通过推灰板(3)对第一块面板(2)上表面进行刮动。
