1.一种Ag/Ag3PO4/Ti3C2三元复合材料的制备方法，其特征是，包括以下步骤：(1)将Ti3C2胶体溶液分散在水中，然后加入AgNO3，形成溶液，所述Ti3C2胶体溶液的浓度、体积与AgNO3的质量比例为1.0mg/mL：(10-20)mL：(0.6-0.7)g；

(2)将Na2HPO4·12H2O加入到步骤(1)中的溶液中，得到混合溶液；

(3)将混合溶液热处理3-6h，得到沉淀物；

(4)将得到的沉淀物分离、洗涤，干燥后得到Ag/Ag3PO4/Ti3C2三元复合材料。

2.如权利要求1所述的方法，其特征是，所述Ti3C2胶体溶液是通过以下方法制备得到的：①将Ti3AlC2粉末与氢氟酸混合搅拌形成均一的悬浮液，所述的Ti3AlC2与氢氟酸的比例为(1-3)g:(10-30)mL，氢氟酸的浓度为38～42％；

②将悬浮液在25-50℃反应18-36h，得到沉淀物；

③将得到的沉淀物分离，经离心、蒸馏水清洗至中性得到Ti3C2粉末；

④将Ti3C2粉末与二甲基亚砜溶液混合，在35℃插层处理24h，所述的Ti3C2粉末与二甲基亚砜的比例为(1-3)g:(12-36)mL；

⑤将插层处理后的沉淀物进行分离，液固分离后的样品分散在水溶液中，超声处理

0.5-1h；

⑥将超声处理后的溶液，经2500-3500rpm离心处理0.5-1h，取其上层悬浮液得到具有丁达尔效应的Ti3C2胶体溶液。

3.如权利要求1所述的方法，其特征是，步骤(1)和(2)中，所述Ti3C2胶体溶液的浓度、体积与AgNO3、Na2HPO4·12H2O的质量比例1.0mg/mL：15.5mL：0.6087g：0.4278g。

4.如权利要求1所述的方法，其特征是，步骤(3)中，所述热处理温度为25-45℃。

5.如权利要求1所述的方法，其特征是，步骤(3)中，所述热处理条件为35℃保持4h。

6.如权利要求1所述的方法，其特征是，步骤(4)中，干燥条件为：在30-60℃条件下干燥

6-12h。

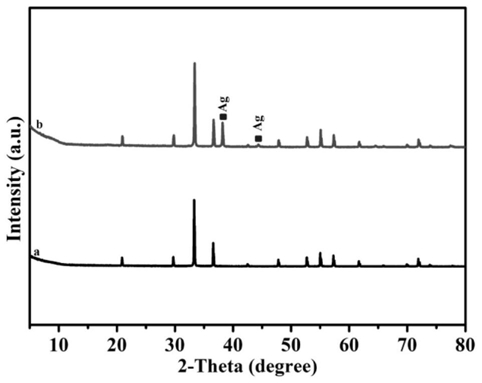

7.采用权利要求1-6中任一项所述的方法制备得到的Ag/Ag3PO4/Ti3C2三元复合材料。

8.权利要求7所述的Ag/Ag3PO4/Ti3C2三元复合材料在制备光催化降解造纸废水中污染物的催化剂中的应用。

9.如权利要求8所述的应用，其特征是，所述造纸废水中污染物为木质素、纤维素和有毒物质；

进一步的，所述有毒物质包括松香酸、不饱和脂肪酸、硫化氢、甲基硫、甲硫醚和多种氯代有机化合物。

10.如权利要求8所述的应用，其特征是，应用方法包括：将权利要求7所述的Ag/Ag3PO4/Ti3C2三元复合材料加入到造纸废水中，在开启氙灯光源前，黑暗条件下搅拌，然后开启光源进行可见光照射。
