专利号: 2019110230553
申请人: 沈阳农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 肥料;肥料制造〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

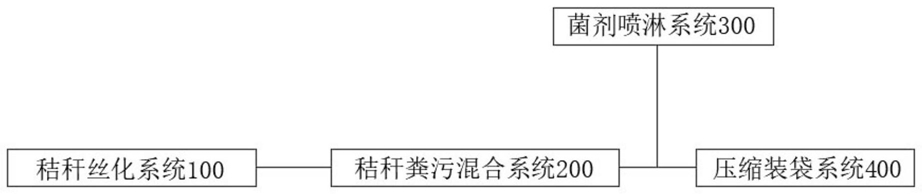

1.一种秸秆微贮肥生产线,其特征在于:该秸秆微贮肥生产线包括秸秆丝化系统(100)、秸秆粪污混合系统(200)、菌剂喷淋系统(300)和压缩装袋系统(400);所述秸秆丝化系统(100)用于将秸秆丝化,并将丝化后的秸秆输送给所述秸秆粪污混合系统(200);所述秸秆粪污混合系统(200)用于将丝化后的秸秆丝和粪污混合,得到混合物料,并将所述混合物料输送给所述压缩装袋系统(400);所述菌剂喷淋系统(300)用于对从秸秆粪污混合系统(200)进入所述压缩装袋系统(400)的混合物料喷淋菌剂;所述压缩装袋系统(400)用于将喷淋菌剂后的混合物料压缩成型,并将压缩成型的混合物料装袋。

2.根据权利要求1所述的秸秆微贮肥生产线,其特征在于:所述秸秆丝化系统(100)包括第一支撑机构(1)以及设置于第一支撑机构(1)上的第一驱动机构(2)、防护机构(3)、喂入机构(4)、切碎机构(5)、揉丝机构(6)和出料机构(7);所述防护机构(3)用于形成喂料口、秸秆运动通道和出料口,所述喂入机构(4)固定在所述喂料口处,所述切碎机构(5)和揉丝机构(6)设置在所述秸秆运动通道内,所述出料机构(7)用于将所述秸秆运动通道内丝化后的秸秆经所述出料口送出;所述喂入机构(4)包括传送带(41)和锯盘刀辊(42),所述锯盘刀辊(42)设置于所述传送带(41)的上方,所述传送带(41)固定所述防护机构(3)上,所述锯盘刀辊(42)与所述防护机构(3)转动连接;所述切碎机构(5)包括定刀(51)和滚刀(52),所述定刀(51)与所述防护机构(3)固定连接,所述第一驱动机构(2)与所述滚刀(52)传动连接,所述滚刀(52)与所述锯盘刀辊(42)传动连接;所述第一驱动机构(2)与所述揉丝机构(6)传动连接,所述揉丝机构(6)与所述出料机构(7)传动连接,所述出料机构(7)与所述传送带(41)传动连接。

3.根据权利要求2所述的秸秆微贮肥生产线,其特征在于:所述防护机构(3)包括上护板(31)、下护板(32)、第一侧板(33)、第二侧板(34)和排料外罩(35),所述上护板(31)、下护板(32)、第一侧板(33)和第二侧板(34)围成喂料口和秸秆运动通道,所述第一侧板(33)设有开孔,所述第一侧板(33)的开孔与所述排料外罩(35)相连,所述排料外罩(35)设有用作出料口的开口(350)。

4.根据权利要求3所述的秸秆微贮肥生产线,其特征在于:所述传送带(41)旁设有传送护板(39),所述传送带(41)通过所述传送护板(39)固定于防护机构(3)上,所述传送护板(39)的两侧分别固定在第一侧板(33)和第二侧板(34)上,所述传送带(41)包括主动轴(411)、从动轴(412)、主动链轮(413)、从动链轮(414)、链条(415)和连接板(416),所述主动轴(411)的两端分别固定有所述主动链轮(413),所述从动轴(412)的两端分别固定有所述从动链轮(414),同侧的主动链轮(413)和从动链轮(414)通过链条(415)连接,两个链条(415)之间固定有连接板(416),所述主动轴(411)的两端分别与所述第一侧板(33)和第二侧板(34)转动连接,所述从动轴(412)的两端分别与所述传动护板(39)转动连接,所述主动轴(411)与所述出料机构(7)传动连接。

5.根据权利要求3所述的秸秆微贮肥生产线,其特征在于:所述第一侧板(33)和第二侧板(34)上均设有滑动组件(8),所述锯盘刀辊(42)包括锯盘刀辊轴(421)和锯盘刀片(422),多个所述锯盘刀片(422)沿所述锯盘刀辊轴(421)的轴向排布,所述锯盘刀辊轴(421)的两端分别与所述第一侧板(33)上的滑动组件(8)、所述第二侧板(34)上的滑动组件(8)转动连接,所述锯盘刀辊轴(421)与所述滚刀(52)传动连接。

6.根据权利要求3所述的秸秆微贮肥生产线,其特征在于:所述揉丝机构(6)包括锤片(61)、揉丝轴(62)和揉搓板(63),所述揉丝轴(62)周向均布有多个锤片(61),多个揉搓板(63)拼接在锤片(61)的周围,所述揉丝轴(62)的两端分别与所述第一侧板(33)和第二侧板(34)转动连接,所述第一驱动机构(2)与所述揉丝轴(62)传动连接。

7.根据权利要求6所述的秸秆微贮肥生产线,其特征在于:所述出料机构(7)包括筛网(71)和螺旋输送器(72),所述筛网(71)与多个揉搓板(63)拼接成桶体,所述桶体套设在所述锤片(61)的周围,所述螺旋输送器(72)包括输送轴(721)和螺旋叶片(722),所述螺旋叶片(722)固定在输送轴(721)上,所述输送轴(721)的第一端与所述第二侧板(34)转动连接,所述输送轴(721)的第二端与所述排料外罩(35)转动连接,所述开口(350)位于所述螺旋输送器(72)的下方,所述输送轴(721)与所述揉丝轴(62)传动连接,所述输送轴(721)还与所述传送带(41)传动连接。

8.根据权利要求1所述的秸秆微贮肥生产线,其特征在于:所述秸秆粪污混合系统(200)包括第二支撑机构(201)、第二驱动机构(202)和搅拌输送机构(205),所述搅拌输送机构(205)包括搅拌输送器(203)和搅拌输送仓(204),所述第二驱动机构(202)与所述搅拌输送器(203)传动连接,所述搅拌输送仓(204)固定在所述第二支撑机构(201)上,所述搅拌输送仓(204)上设有粪污喂入口(2041)、秸秆喂入口(2042)和混合物料出口(2043),所述搅拌输送器(203)设置在所述搅拌输送仓(204)的内部,所述搅拌输送器(203)与所述搅拌输送仓(204)转动连接,所述秸秆喂入口(2042)和粪污喂入口(2041)靠近所述搅拌输送器(203)的第一端,所述混合物料出口(2043)靠近所述搅拌输送器(203)的第二端。

9.根据权利要求8所述的秸秆微贮肥生产线,其特征在于:所述搅拌输送器(203)包括搅拌轴(2031)以及搅拌轴上依次排布的第一等螺距螺旋叶片(2032)、第二等螺距螺旋叶片(2033)、等螺距螺带叶片(2034)以及变螺距螺旋叶片(2035),所述第一等螺距螺旋叶片(2032)对应所述秸秆喂入口(2042),所述第二等螺距螺旋叶片(2033)对应所述粪污喂入口(2041),所述等螺距螺带叶片(2034)位于所述粪污喂入口(2041)和混合物料出口(2043)之间,所述变螺距螺旋叶片(2035)对应所述混合物料出口(2043),所述变螺距螺旋叶片(2035)的螺距沿混合物料运动方向逐渐变小。

10.根据权利要求1所述的秸秆微贮肥生产线,其特征在于:所述压缩装袋系统(400)包括第三驱动机构和压缩装袋机构,所述压缩装袋机构包括压缩室(403)、入料挡板(404)、出料挡板(405)、第一压缩活塞和第二压缩活塞,所述压缩室(403)的顶面设有入料口(4031),所述压缩室(403)的侧面设有出料口(4032),所述入料挡板(404)用于封闭所述入料口(4031),所述出料挡板(405)用于封闭所述出料口(4032),所述第三驱动机构用于分别驱动所述第一压缩活塞和所述第二压缩活塞在所述压缩室(403)内滑动,所述第一压缩活塞用于将混合物料从入料口(4031)推向出料口(4032)并将混合物料压缩成型,所述第二压缩活塞用于将压缩成型的混合物料推出所述出料口(4032)。
