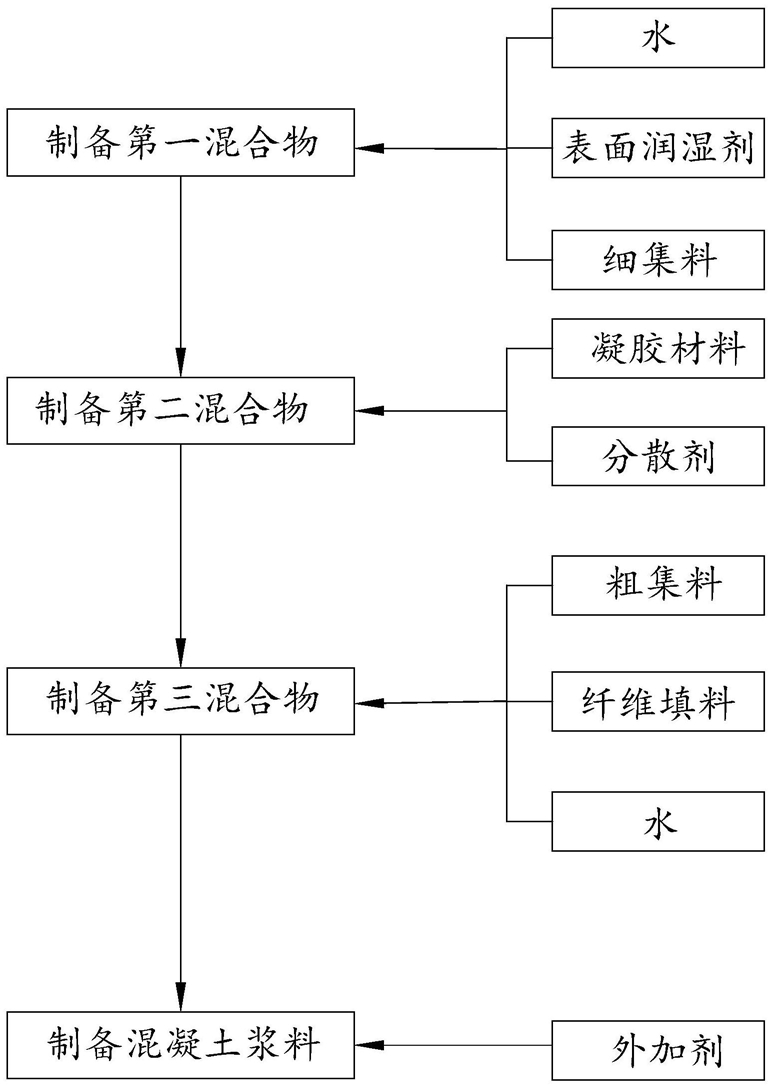

1.一种混凝土制备工艺，其特征在于：包括以下工艺步骤：S1：将水和表面润湿剂搅拌均匀后，放入细集料，搅拌均匀后，制得第一混合物；所述水、细集料和表面润湿剂的重量比为1：（3‑7）：（0.01‑0.03）；

S2：再将凝胶材料和分散剂加入到第一混合物内，搅拌均匀后，制得第二混合物；所述凝胶材料、细集料和分散剂的重量比为1：（1‑1.4）：（0.008‑0.012）；

S3：将粗集料、纤维填料和水加入至第二混合物内，搅拌均匀后，制得第三混合物；所述细集料、粗集料、纤维填料和水的重量比为1：（2‑2.4）：（0.06‑0.1）：（0.08‑0.12）；

S4：在第三混合物内加入外加剂，搅拌均匀后，制得混凝土浆料；所述外加剂与细集料的重量比为（0.02‑0.03）：1；

所述纤维填料包括以下重量百分比计原料：钢纤维10‑20%、碳纤维10‑20%、海泡石纤维

10‑20%、偶联剂3‑7%、水性丙烯酸聚氨酯20‑30%、聚马来酸酐2‑6%，以及余量水；

所述外加剂包括以下重量百分比计原料：聚羧酸减水剂30‑40%、缓凝剂30‑40%、消泡剂

20‑40%；

所述缓凝剂包括以下重量百分比计原料：己糖二酸钙30‑40%、氟硅酸盐10‑14%、衣康酸

10‑20%、葡萄糖酸钠10‑20%、乳化剂5‑8%，以及水余量；

所述S1中的加入细集料后的搅拌时间为10‑20s，所述S2中的搅拌时间20‑30s，所述S3中的搅拌时间为40‑60s，所述S4中的搅拌时间为20‑40s；

所述S1中的搅拌速度为40‑60r/min；所述S2中搅拌阶段先用100‑120r/min的搅拌速度搅拌总搅拌时间的三分之一，再用60‑80 r/min的搅拌速度搅拌剩余的三分之二时间；所述S3中的搅拌速度为60‑80r/min；所述S4中的搅拌速度为40‑60r/min。

2.根据权利要求1所述的一种混凝土制备工艺，其特征在于：所述细集料包括以下重量百分比计原料：机制砂30‑50%、天然砂50‑70%。

3.根据权利要求2所述的一种混凝土制备工艺，其特征在于：所述凝胶材料包括以下重量百分比计原料：硅酸盐水泥50‑60%、粉煤灰30‑40%、硅粉2‑6%、矿粉4‑8%。

4.根据权利要求3所述的一种混凝土制备工艺，其特征在于：所述粗集料内含有针状粗骨料，所述针状粗骨料占粗集料总重量的12‑16%。
