1.一种海藻酸钠‑硅胶复合干燥剂的应用，其特征在于：所述海藻酸钠‑硅胶复合干燥剂在除湿、吸湿上的应用；

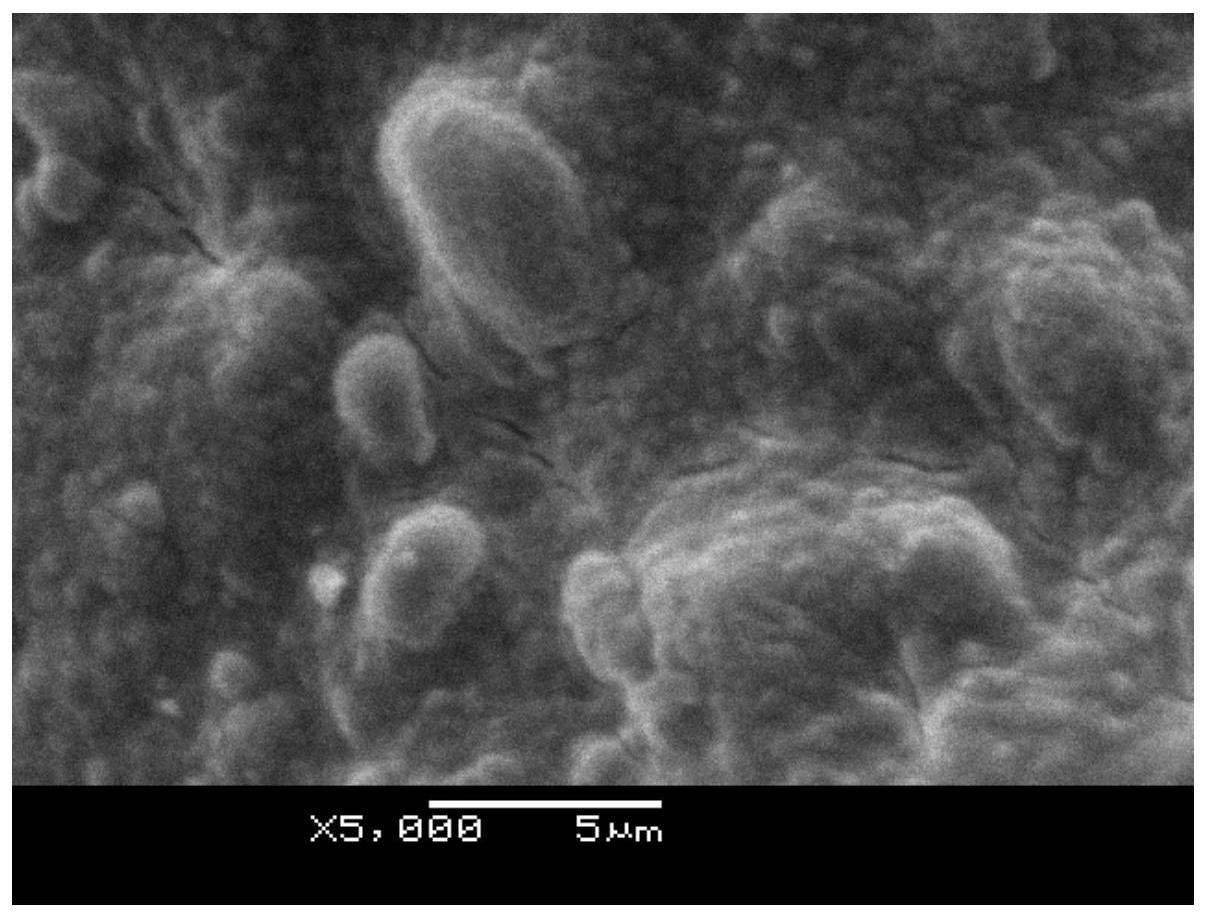

干燥剂包括海藻酸钠和硅胶颗粒，所述硅胶颗粒分散在海藻酸钠表面和宏孔内部，通过分散硅胶颗粒实现水蒸气吸附性能的提升，同时避免盐颗粒溢出腐蚀换热器；

所述海藻酸钠‑硅胶复合干燥剂按照以下方法制备：（1）将聚乙烯吡咯烷酮加入去离子水中搅拌直至其完全溶解；

（2）将烘干的硅胶颗粒加入步骤（1）获得的溶液中后继续搅拌，并超声分散均匀；

（3）加入海藻酸钠，继续超声搅拌直至完全溶解，形成均一的褐色浆液；

（4）将上述褐色浆液静置去泡后，通过针头将褐色浆液滴入预先配制好的5wt%的氯化钙溶液中，静置固化一段时间；

（5）去离子水洗涤后烘干干燥，得到海藻酸钠‑硅胶复合干燥剂。

2.根据权利要求1所述的一种海藻酸钠‑硅胶复合干燥剂的应用，其特征在于：所述海藻酸钠和硅胶颗粒的质量比在10： 1和5：2之间。

3.根据权利要求1所述的一种海藻酸钠‑硅胶复合干燥剂的应用，其特征在于：所述步骤（1）中，去离子水的质量是聚乙烯吡咯烷酮质量的200 300倍。

~

4.根据权利要求1所述的一种海藻酸钠‑硅胶复合干燥剂的应用，其特征在于：所述步骤（4）中，静置固化时间为12‑24h。

5.根据权利要求1所述的一种海藻酸钠‑硅胶复合干燥剂的应用，其特征在于：所述步o o骤（5）中，烘干温度为60C 150C；烘干时间为2h 12h。

~ ~
