专利号: 2019109905257
申请人: 孚德逊(苏州)通用设备有限责任公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

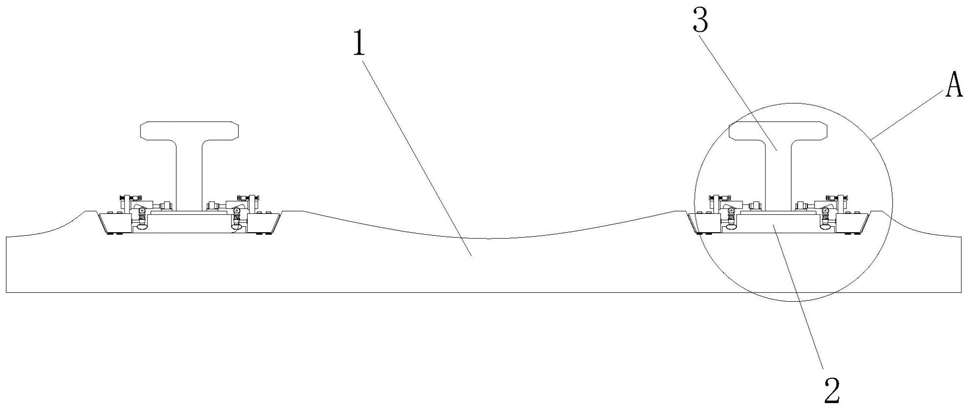

1.一种火车铁轨螺栓紧固机构,包括多个轨枕(1),其特征在于:所述轨枕(1)两侧的顶部均开设有凹槽,所述轨枕(1)的凹槽内放置有铁轨受力板(2),所述铁轨受力板(2)的顶部固定连接有钢制轨道(3),所述铁轨受力板(2)的两侧均固定连接有定位板(4),所述定位板(4)的顶部开设有卡接槽,所述定位板(4)的卡接槽内挤压放置有挤压抵触块(5),所述挤压抵触块(5)的顶部固定连接有受力钢管(6),所述受力钢管(6)的表面滑动套接有定位套筒(7),所述定位套筒(7)的侧面固定连接有受力杆(8),所述受力杆(8)远离定位套筒(7)的一侧固定连接有卡接稳定块(9),所述卡接稳定块(9)的底部与轨枕(1)凹槽的底部挤压接触,所述卡接稳定块(9)的顶部贯穿有四个螺杆(10),四个所述螺杆(10)分别以卡接稳定块(9)的中心呈前后左右对称分布,所述螺杆(10)的表面与卡接稳定块(9)的内壁螺纹连接,所述螺杆(10)的底部插入轨枕(1)的内部,所述螺杆(10)的下表面与轨枕(1)的内壁螺纹连接,所述卡接稳定块(9)的顶部固定连接有连接件(12),所述连接件(12)的侧面滑动贯穿有钢制滑动推板(13),所述钢制滑动推板(13)的底部开设有斜面滑槽,所述钢制滑动推板(13)的表面与连接件(12)的内壁滑动连接,所述钢制滑动推板(13)的侧面固定连接有拉件(14),所述拉件(14)的另一端与锁扣(20)的侧面固定连接,所述受力钢管(6)的顶部固定连接有安装块(17),所述安装块(17)的中部活动安装有钢制滚轮(18),所述钢制滚轮(18)的上表面位于钢制滑动推板(13)底部开设的斜面滑槽内,且顶部与钢制滑动推板(13)内腔的斜面挤压接触,所述锁扣(20)的内圈活动套接在定位管(21)的表面,所述定位管(21)的底部与铁轨受力板(2)的顶部固定连接,所述连接件(12)的侧面贯穿有调节杆(24),所述调节杆(24)的表面开设有螺纹槽,所述调节杆(24)的表面与连接件(12)的内壁螺纹连接,所述调节杆(24)的表面与轴承套管(25)内圈的内壁固定连接,所述轴承套管(25)外圈的底部固定连接有带动块(26),所述带动块(26)的底部与钢制滑动推板(13)的顶部固定连接。

2.根据权利要求1所述的一种火车铁轨螺栓紧固机构,其特征在于:所述受力钢管(6)的表面固定套接有抵压套环件(15),所述抵压套环件(15)的底部固定连接有压缩弹簧(16),所述压缩弹簧(16)的内圈套接在受力钢管(6)的表面,所述压缩弹簧(16)的底部与定位套筒(7)的顶部固定连接。

3.根据权利要求1所述的一种火车铁轨螺栓紧固机构,其特征在于:所述钢制滑动推板(13)的表面滑动套接有加固套管(19),所述加固套管(19)的侧面与连接件(12)的侧面固定连接。

4.根据权利要求1所述的一种火车铁轨螺栓紧固机构,其特征在于:所述定位管(21)的表面固定套接有稳定套(23),所述稳定套(23)的底部与铁轨受力板(2)的顶部固定连接。

5.根据权利要求1所述的一种火车铁轨螺栓紧固机构,其特征在于:所述锁扣(20)的内壁固定连接有半环形保护弹性管(22),所述半环形保护弹性管(22)的内壁与定位管(21)的表面挤压接触。

6.根据权利要求1所述的一种火车铁轨螺栓紧固机构,其特征在于:所述调节杆(24)的一端固定连接有限位板(27),所述调节杆(24)的另一端固定连接有旋转螺帽(28)。

7.根据权利要求1所述的一种火车铁轨螺栓紧固机构,其特征在于:所述卡接稳定块(9)远离铁轨受力板(2)的一侧固定连接有稳定阻力垫板(11),所述稳定阻力垫板(11)的侧面与轨枕(1)凹槽的侧壁挤压接触。
