专利号: 201910975980X
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

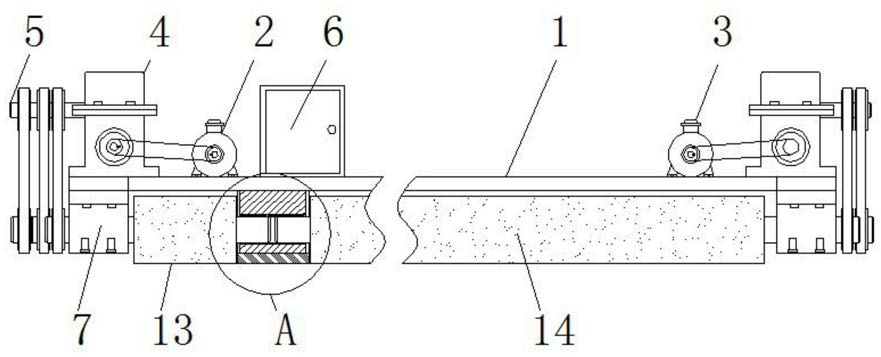

1.一种沥青混合料摊铺机,包括横梁安装架(1)、第一电机(2)、第二电机(3)、减速机(4)和电控箱(6),其特征在于:所述横梁安装架(1)的上方左右两侧分别螺栓安装有第一电机(2)和第二电机(3),且横梁安装架(1)的上方左右两侧均螺栓固定有减速机(4),并且减速机(4)的外侧设置有连接轴(5),所述横梁安装架(1)的上表面螺栓安装有电控箱(6),所述横梁安装架(1)的左右两侧下表面均螺栓安装有第一轴承座(7),且横梁安装架(1)的前方下方通过第一轴承座(7)安装有导流轴(8),并且横梁安装架(1)的后方下方通过第一轴承座(7)安装有从动轴(9),所述从动轴(9)的末端螺栓安装有轴端盖(10),所述横梁安装架(1)的中部下方前方两侧均安装有第二轴承座(11),所述横梁安装架(1)的下方通过第一轴承座(7)和第二轴承座(11)分别安装有第一碾压滚轴(13)、第二碾压滚轴(14)、第三碾压滚轴(15)和第四碾压滚轴(16),且第一碾压滚轴(13)设置在第二碾压滚轴(14)的左侧,并且第三碾压滚轴(15)设置在第四碾压滚轴(16)的左侧,所述第一碾压滚轴(13)和第二碾压滚轴(14)均设置在第三碾压滚轴(15)和第四碾压滚轴(16)的前方,所述第二轴承座(11)的外侧焊接有碾压块(12)。

2.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述减速机(4)设置有2个,且2个减速机(4)通过链条与相邻第一电机(2)和第二电机(3)进行链条连接,并且2个减速机(4)之间相互平行。

3.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述第一轴承座(7)设置有8个,分成4组,且第一轴承座(7)的上下高度小于从动轴(9)的最大直径。

4.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述导流轴(8)包含主轴(81)、导流盘(82)和螺旋叶片(83),且主轴(81)的中部安装有导流盘(82),并且导流盘(82)的左右两侧均设置有螺旋叶片(83),而且螺旋叶片(83)焊接在主轴(81)的外侧,同时主轴(81)与横梁安装架(1)左侧的连接轴(5)为链条连接。

5.根据权利要求4所述的一种沥青混合料摊铺机,其特征在于:所述主轴(81)的中心线与从动轴(9)的中心线相互平行,且从动轴(9)的最大直径大于螺旋叶片(83)的外径,并且螺旋叶片(83)关于导流盘(82)对称设置有2个,而且2个螺旋叶片(83)的旋转方向相反。

6.根据权利要求4所述的一种沥青混合料摊铺机,其特征在于:所述导流盘(82)的中心线与主轴(81)的中心线相互重合,且导流盘(82)的外径小于螺旋叶片(83)的外径,并且导流盘(82)的左右两侧均呈圆台形结构。

7.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述第二轴承座(11)设置有2个,且第二轴承座(11)与第一轴承座(7)之间相互平行,并且2个第二轴承座(11)关于横梁安装架(1)的中心对角分布,而且第二轴承座(11)的大小与第一轴承座(7)相同。

8.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述碾压块(12)的下端呈半圆形结构设计,且碾压块(12)的半圆形外径等于从动轴(9)的最大外径,并且碾压块(12)与第二轴承座(11)呈一一对应关系。

9.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述第一碾压滚轴(13)和第二碾压滚轴(14)两者的中心线相互重合,且第一碾压滚轴(13)和第二碾压滚轴(14)两者的最大外径相同,并且第一碾压滚轴(13)和第二碾压滚轴(14)两者最大外径均等于从动轴(9)的最大外径,而且第一碾压滚轴(13)和第二碾压滚轴(14)两者的中心线与从动轴(9)的中心线相互平行,同时第一碾压滚轴(13)和第二碾压滚轴(14)均与连接轴(5)为链条连接,且第一碾压滚轴(13)的长度小于第二碾压滚轴(14)的长度。

10.根据权利要求1所述的一种沥青混合料摊铺机,其特征在于:所述第三碾压滚轴(15)与第二碾压滚轴(14)两者结构大小相同,且第三碾压滚轴(15)与第四碾压滚轴(16)两者的中心线相互重合,并且第四碾压滚轴(16)与第一碾压滚轴(13)两者结构大小相同,而且第三碾压滚轴(15)和第四碾压滚轴(16)均与连接轴(5)为链条连接,同时第三碾压滚轴(15)与第二碾压滚轴(14)两者的中心线相互平行,且第三碾压滚轴(15)、第二碾压滚轴(14)、从动轴(9)和导流轴(8)四者的中心线均在同一平面上。
