专利号: 2019109666237
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

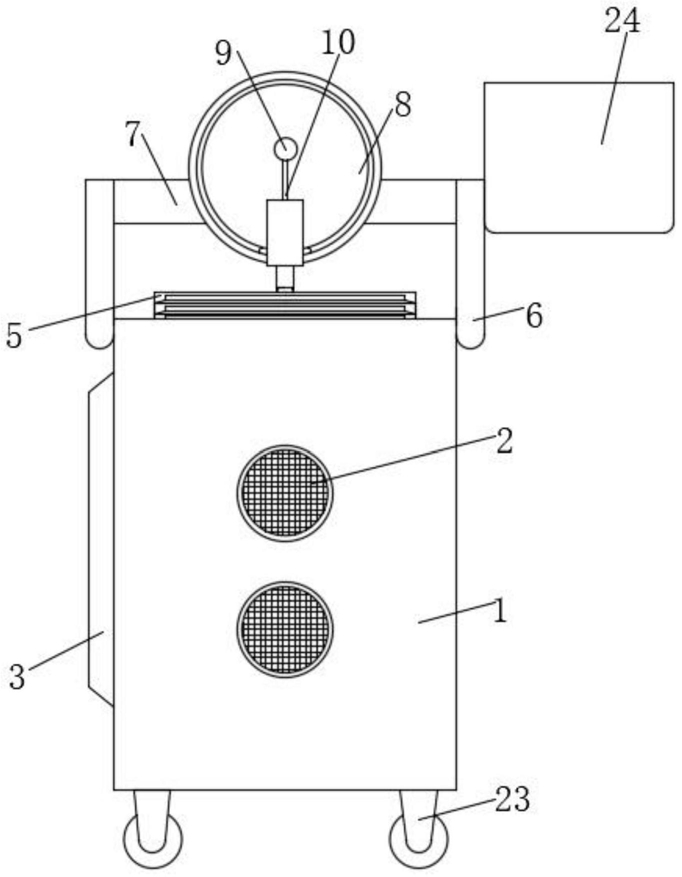

1.一种艺术设计用多媒体展示装置,其特征在于:包括放置箱(1),所述放置箱(1)的侧面设有音频播放设备(2),所述放置箱(1)的前侧固定连接有显示屏(3),所述放置箱(1)内壁的底部固定连接有液压伸缩杆(4),所述液压伸缩杆(4)上输出轴的顶部固定连接有撑板(41),所述撑板(41)的上表面叠放设有封装套(5),所述封装套(5)内固定连接有纸质作品;

所述放置箱(1)上靠近顶部的前后侧均固定连接有侧板(6),两个所述侧板(6)的相对侧固定连接有连接板(7),所述连接板(7)的右侧固定连接有圆盘(8),所述圆盘(8)的右侧开设有通孔并通过通孔限位转动有由动力机构驱动转动的主轴(9),所述主轴(9)的表面固定连接有传动杆(10),所述圆盘(8)的右侧开设有环形槽(11),所述环形槽(11)的内壁滑动连接有滑块(12),所述滑块(12)的右侧固定连接有壳体(13),所述壳体(13)的内壁滑动连接有活塞(14),所述传动杆(10)的底部贯穿壳体(13)的上表面并与活塞(14)的上表面固定连接,所述壳体(13)的底部开设有通孔并通过通孔固定连接有密封组件(15)。

2.根据权利要求1所述的一种艺术设计用多媒体展示装置,其特征在于:所述密封组件(15)包括通管(16),所述通管(16)上靠近顶部的表面与壳体(13)底部上通孔的内壁固定连接,所述通管(16)的底部固定连接有橡胶环(17),所述通管(16)上靠近底部的内壁固定连接有漏板(18),所述漏板(18)的圆心处开设有通孔并通过通孔滑动连接有挤压杆(19),所述挤压杆(19)的顶部固定连接有圆台形密封块(20),所述圆台形密封块(20)的表面活动连接有密封环(21),所述密封环(21)的侧面与通管(16)的内壁固定连接,所述挤压杆(19)的表面套有拉簧(22),所述拉簧(22)的两端分别与圆台形密封块(20)和漏板(18)的相对面固定连接。

3.根据权利要求1所述的一种艺术设计用多媒体展示装置,其特征在于:所述放置箱(1)的底部固定连接有滚轮组(23)。

4.根据权利要求1所述的一种艺术设计用多媒体展示装置,其特征在于:所述侧板(6)的后侧固定连接有放置框(24)。

5.根据权利要求1所述的一种艺术设计用多媒体展示装置,其特征在于:所述滑块(12)为与环形槽(11)相适配的弧形滑块。

6.根据权利要求2所述的一种艺术设计用多媒体展示装置,其特征在于:所述挤压杆(19)的底部为弧形面。

7.根据权利要求2所述的一种艺术设计用多媒体展示装置,其特征在于:所述密封环(21)的内壁固定连接有橡胶垫(25)。
