专利号: 2019109639367
申请人: 台州明创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

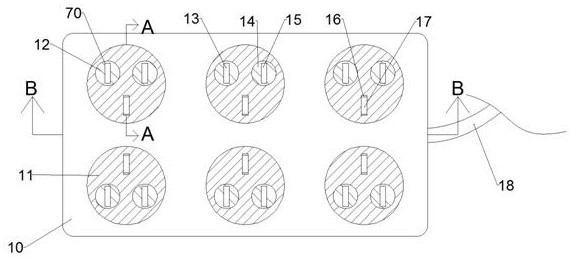

1.一种可变化插孔数插座,包括插座,其特征在于:

所述插座内设有工作腔,所述工作腔内设有转动机构,所述转动机构包括固定在所述插座上端面的六个接触圆盘,所述接触圆盘上设有开口向上的地线插口,以上侧所述地线插口为例,所述地线插口下端壁设有开口向上的接触槽,所述接触槽内转动设有接触轴,所述接触轴与所述接触槽间设有复位扭簧,所述接触轴上固定设有接触板,所述接触轴上固定设有接触带轮,所述接触带轮上绕有皮带,所述接触带轮设置在所述接触板左侧,所述接触板转动能对装置进行调整使得两脚插座变成三脚插座,所述接触圆盘上转动设有零线柱,所述零线柱上设有开口向前的零线插口,所述接触圆盘上转动设有火线柱,所述火线柱上设有开口向前的火线插口;

所述转动机构下侧设有切断机构,所述切断机构包括固定在所述工作腔右端壁的横板,所述横板上端面固定设有限位板,所述限位板内设有滑槽,所述滑槽内可上下移动设有挡块,所述挡块下端面与所述滑槽下端壁连接有伸缩弹簧,所述滑槽内可上下移动设有通电块,所述通电块上端面连接有拉绳,所述通电块设置在所述挡块上侧,所述通电块左端面连接有导入电线,所述拉绳向上拉动所述通电块,能使得插座断电;

所述切断机构左侧设有传动机构,所述传动机构包括固定在所述工作腔下端壁的扭簧,所述扭簧上端面固定设有转动槽,所述工作腔上端壁固定设有推动杆,所述推动杆下端面固定设有插头,所述转动槽上连接有电机电线;

所述转动机构还包括固定设置在所述零线柱与所述火线柱上的拉动轮,所述零线柱上的所述拉动轮上绕有细线,所述火线柱上的所述拉动轮上绕有细绳,所述工作腔下端壁转动设有竖轴,所述竖轴上从上往下依次固定设有传动锥齿轮、绕线轮与卷绳轮,所述绕线轮上绕有所述细线,所述卷绳轮上绕有所述细绳,所述工作腔右端壁转动设有横轴,所述横轴上从左往右依次固定设有从动锥齿轮与传动带轮,所述从动锥齿轮与所述传动锥齿轮啮合,所述传动带轮上绕有所述皮带,所述插座右端面连接有接入电线,所述工作腔下端面设有开口向上的转动槽,所述转动槽内转动设有所述零线柱,所述零线柱与所述转动槽间设有扭簧;

所述切断机构还包括固定在所述工作腔下端壁的竖板,所述竖板上转动设有带动轴,所述带动轴上从左往右依次固定设有传动锥齿轮与顶动杆,所述工作腔右端壁设有开口向左的移动槽,所述移动槽内可上下移动设有移动块,所述移动块左端面固定设有横杆,所述横杆下端面连接有拉绳,所述顶动杆转动能推动所述横杆向上移动;

对所述传动机构进行详细描写,所述传动机构包括固定在所述工作腔下端壁的电机,所述电机上端面转动设有电机轴,所述电机轴上固定设有电机锥齿轮,所述电机锥齿轮与所述传动锥齿轮啮合,所述电机上连接有所述电机电线;

所述复位扭簧、所述扭簧处于正常状态,所述伸缩弹簧处于压缩状态。
