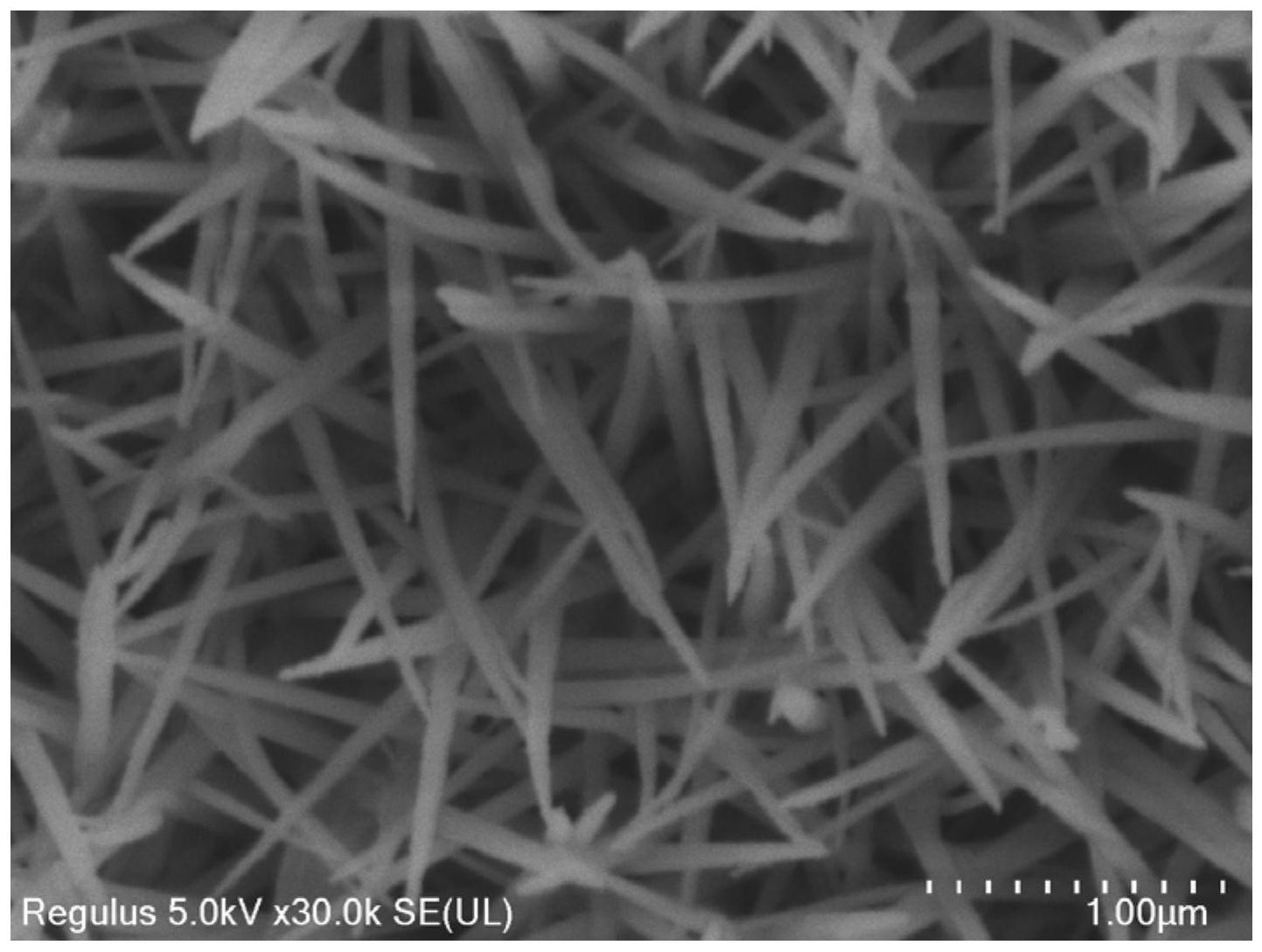

1.一种一维钴硫化合物/硫化亚铜复合物纳米阵列@泡沫铜材料的制备方法，其特征在于，所述制备方法包括以下步骤：A、将泡沫铜置于含钴源和尿素的溶液中，密封，加热反应，得到Co前驱体@泡沫铜材料；

B、将巯基乙酸和N，N-二甲基甲酰胺混匀后，加入步骤A得到的Co前驱体@泡沫铜材料，密封，加热反应，得到一维钴硫化合物/硫化亚铜复合物纳米阵列@泡沫铜材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤A中所述钴源中Co2+与尿素的摩尔比为1:2～1:5。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤A中所述钴源选自含结晶水或不含结晶水的可溶性钴盐。

4.根据权利要求1所述的制备方法，其特征在于，步骤A中所述钴源选自六水合氯化钴、六水合硝酸钴或醋酸钴。

5.根据权利要求1所述的制备方法，其特征在于，步骤A中所述含钴源和尿素的溶液中，Co2+的浓度为0.075～0.2mol/L。

6.根据权利要求1所述的制备方法，其特征在于，步骤A中所述加热反应条件为：在100～160℃下，恒温加热反应5～8h。

7.根据权利要求1或2所述的制备方法，其特征在于，步骤B中所述巯基乙酸与N，N-二甲基甲酰胺的体积比为：1：400～1：600。

8.根据权利要求1或2所述的制备方法，其特征在于，步骤B中所述加热反应的条件为：

180～220℃下，恒温加热反应10～14h。

9.一种权利要求1-8任一项所述制备方法制备的一维钴硫化合物/硫化亚铜复合物纳米阵列@泡沫铜材料。

10.一种权利要求1-8任一项所述制备方法制备的一维钴硫化合物/硫化亚铜复合物纳米阵列@泡沫铜材料的应用，其特征在于，作为电解水析氢反应催化剂的应用。
