专利号: 2019109520201
申请人: 精海联科(宁波)智能设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

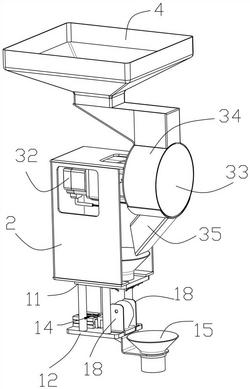

1.一种牛油果定向输送装置,其特征在于,包括定向机构(1)、主支架(2)、旋转式分料器(3)和料斗(4);所述定向机构(1)包括定向顶板(11)、定向底板(12)、定向进料管(13)、推料部件(14)、定向出料管(15)、定向块(16)、缓冲定位组件(17)和两个对称设置的挡板(18),所述定向顶板(11)与定向底板(12)之间连接有四个支撑杆,所述定向进料管(13)固定在定向顶板(11)上,所述定向块(16)对应定向进料管(13)固定在定向底板(12)顶面的一端,所述定向块(16)上设有圆台孔(161),两个所述挡板(18)固定在定向底板(12)上,并位于定向块(16)的两侧,其中一个所述挡板(18)上固定有光电传感器(19),所述光电传感器(19)用于检测是否有牛油果落在定向块(16)上,所述定向出料管(15)通过一个出料管支架对应固定在定向底板(12)上,所述推料部件(14)设于定向底板(12)上,并用于将落在定向块(16)上的牛油果推入定向出料管(15)内,所述缓冲定位组件(17)对应定向进料管(13)设于定向顶板(11)的底面,并用于为从定向进料管(13)下落的牛油果提供缓冲作用,使牛油果缓慢下落至定向块(16)上;所述主支架(2)固定在定向顶板(11)上,所述料斗(4)对应设于旋转式分料器(3)上,所述旋转式分料器(3)固定在主支架(2)上,所述旋转式分料器(3)用于将牛油果传送至定向进料管(13)内;

所述缓冲定位组件(17)包括缓冲定位架(171)和若干缓冲导向板(172),所述缓冲定位架(171)固定在定向顶板(11)上,所述缓冲定位架(171)对应定向进料管(13)设有中心通孔,若干所述缓冲导向板(172)沿中心通孔的周缘间隔分布,并分别通过套杆转动连接在缓冲定位架(171)上,所述套杆上套设有扭簧(173),所述扭簧(173)的两个支臂分别顶靠在缓冲导向板(172)和缓冲定位架(171)上,所述缓冲导向板(172)的自由端设有弧形凹口。

2.根据权利要求1所述的一种牛油果定向输送装置,其特征在于,所述推料部件(14)包括推料气缸(141)和L形的推块(142),所述推料气缸(141)固定在定向底板(12)的另一端,所述推块(142)的一端与推料气缸(141)的输出端连接。

3.根据权利要求2所述的一种牛油果定向输送装置,其特征在于,所述推块(142)的另一端设有弧形凹口。

4.根据权利要求1所述的一种牛油果定向输送装置,其特征在于,所述旋转式分料器(3)包括电机支架(31)、旋转驱动电机(32)、分料转子(33)、分料器支架(34)和出料口(35),所述分料器支架(34)包括圆盘本体和进口端部,所述圆盘本体的外圆周壁对称设有两个缺口,所述进口端部对应连接在圆盘本体的一个缺口上,所述圆盘本体的固定在主支架(2)上,所述料斗(4)连接在进口端部上,所述电机支架(31)固定在圆盘本体上,所述旋转驱动电机(32)固定在电机支架(31)上,所述出料口(35)对应连接在圆盘本体的另一个缺口上,所述分料转子(33)包括分料转轴本体,所述分料转轴本体的外圆周壁上等间隔固定有隔板,所分料转轴本体的一端固定连接有圆板,所述圆板与隔板的一端连接在一起,所述分料转轴本体设于圆盘本体内,使圆板的外壁与圆盘本体的内壁配合,且其另一端转动穿过圆盘本体后与旋转驱动电机(32)的输出端传动连接。
