专利号: 2019109506011
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

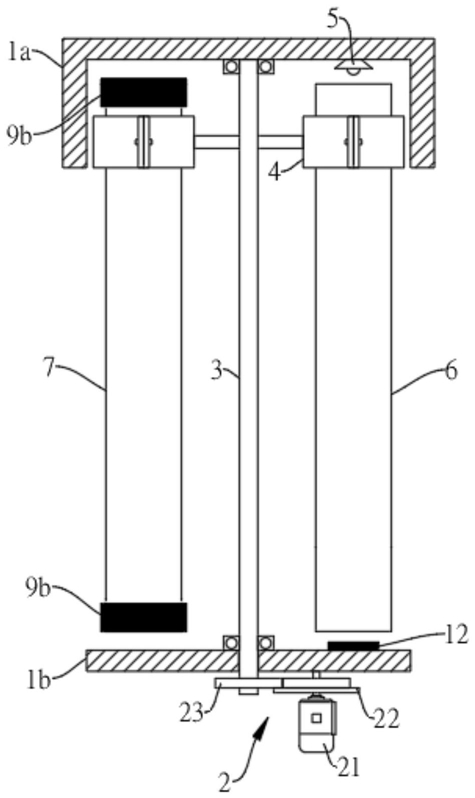

1.一种道路交通指示装置,包括固定架,其特征在于,所述固定架由一上架(1a)和一下架(1b)两部分构成;

所述上架(1a)上设置有至少一个指向下架(1b)的调制激光发射器(5),所述下架(1b)上与调制激光发射器(5)对应的设置有吸光件(12);

所述上架(1a)和下架(1b)之间设置有一转轴(3),且转轴(3)的两端分别转动连接在上架(1a)和下架(1b)上,所述转轴(3)连接有驱动器轴向间隙旋转的间隙驱动机构(2);

所述转轴(3)上通过至少一个支架(4)固定连接有采用透明材质的第一容器(6)和第二容器(7),所述第一容器(6)内填充有透明溶剂,所述第二容器(7)内填充有透明胶体。

2.根据权利要求1所述的一种道路交通指示装置,其特征在于,所述第二容器(7)的端口从上至下分别设置有第一橡胶帽(9a)和第二橡胶帽(9b),所述第一橡胶帽(9a)上与调制激光发射器(5)对应的位置开设有孔洞(10)。

3.根据权利要求2所述的一种道路交通指示装置,其特征在于,所述第二容器(7)远离调制激光发射器(5)的一侧设置有第一全反射镜(11),且调制激光发射器(5)发射的激光能够照射到第一全反射镜(11)上,所述第一全反射镜(11)与调制激光发射器(5)的轴线夹角在46°-89°范围内。

4.根据权利要求3所述的一种道路交通指示装置,其特征在于,所述第二容器(7)上设置有至少一个第二全反射镜(8),所述第一全反射镜(11)反射的光线能够照射到第二全反射镜(8)上,当所述第二全反射镜(8)的数量为2个以上时,所述第二全反射镜(8)沿着第一全反射镜(11)的光线轨迹设置。

5.根据权利要求1所述的一种道路交通指示装置,其特征在于,所述间隙驱动机构(2)包括减速电机(21)、拨盘(22)和槽轮(23),所述减速电机(21)的输出轴与拨盘(22)过盈配合,所述拨盘(22)与槽轮(23)咬合,所述槽轮(23)与转轴(3)过盈配合。
