专利号: 2019109482144
申请人: 安徽诺乐知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

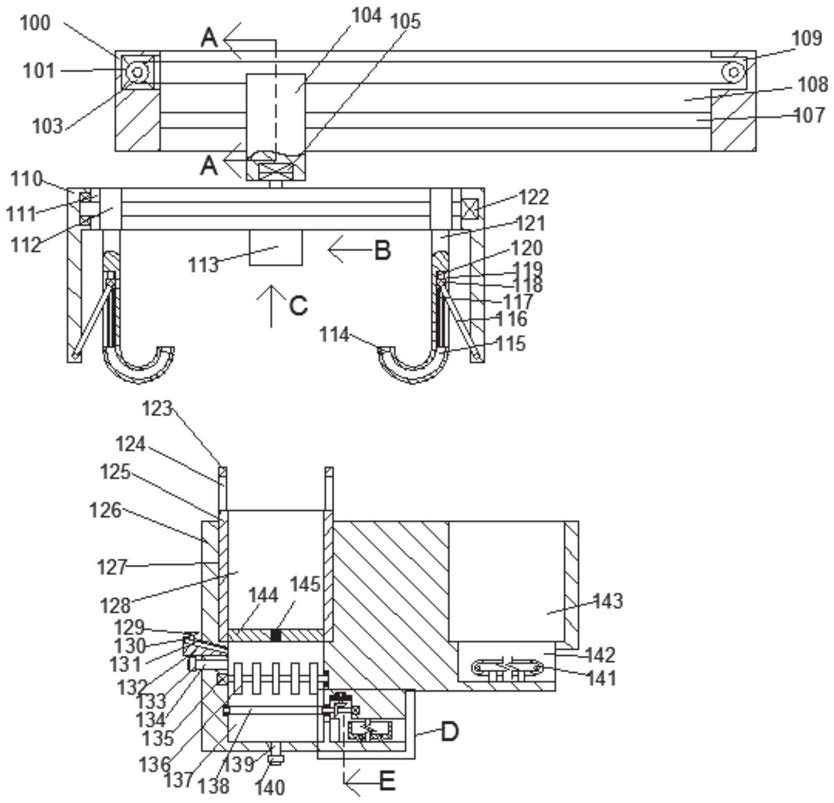

1.一种环保垃圾处理设备,包括移动箱,所述移动箱包括固设于所述移动箱内且上下贯穿的移动腔,所述移动腔内设置有移动组件,所述移动组件固设有位于所述移动箱下方的钩取箱,所述钩取箱内固设有上下贯穿的钩取腔,所述钩取腔内设置有钩取组件,所述移动组件带动所述钩取组件移动钩取目标,所述钩取腔后端壁连通设置有推腔,所述推腔后端壁固设有动力气缸,所述动力气缸推杆固设有与所述推腔端壁滑动连接的杀毒箱,所述杀毒箱内固设有杀毒腔,所述杀毒腔内固设有杀毒组件,所述杀毒组件将厨余垃圾进行消毒处理,所述钩取箱下方设置有处理箱,所述处理箱内固设有开口朝上的处理腔和杀毒处理腔,所述处理腔内设置有厨余存放箱,所述厨余存放箱内固设有开口朝上的厨余存放腔,所述厨余存放箱上端壁固设有左右对称对称钩块,所述钩块内固设有左右贯穿的钩腔,所述厨余存放腔前后端壁转动设置有左右对称的滤片,所述滤片内固设有电磁铁,所述处理腔下端壁连通设置有污水处理腔,所述污水处理腔内设置有污水处理组件,所述污水处理组件将厨余污水净化处理,所述污水处理腔右端壁设有动力腔,所述动力腔内设有封闭组件,所述封闭组件在需要时打开,将污水处理后的固体杂质排出即可,所述动力腔右端壁连通设有与开口朝右外部空间相通的连腔,所述连腔下端壁滑动设置固体收集箱,所述固体收集箱内固设有开口朝上的固体腔,所述杀毒处理腔下端壁连通设有开口朝右外部空间相通的输送腔,所述输送腔下端壁固设有输送机。

2.如权利要求1所述的一种环保垃圾处理设备,所述移动组件包括与所述移动腔左右端壁连通连接的链动腔,所述链动腔前后端壁转动设置有链轮,所述左侧链轮由固设于所述链动腔后端壁的移动电机驱动,所述链轮间通过链条动力连接,所述移动腔左右端壁固设有夹杆,所述链条上固设有与所述移动腔后端壁滑动连接的移动块,所述移动块内固设有夹腔,所述夹腔下端壁设置有夹紧腔,所述夹紧腔与所述夹腔连通设置有左右对称的通槽,所述夹腔上端壁固设有夹紧电机,所述夹紧电机与所述夹腔端壁转动连接,所述夹紧电机输出轴外表面固设有螺纹块,所述夹紧腔左右端壁固设有滑杆,所述滑杆外表面滑动设置有左右对称的滑动板,所述滑动板左端面固设有夹块,所述螺纹块左右端面转动设置贯穿所述通槽并与所述滑动板转动连接的带动板,所述移动块下端面固设有升降气缸。

3.如权利要求1所述的一种环保垃圾处理设备,所述钩取组件包括固设于所述钩取腔右端壁的钩取电机,所述钩取电机输出轴与所述钩取腔端壁转动连接,所述钩取电机输出轴外表面设置有相反螺纹,所述钩取电机输出轴螺纹连接设置有左右对称的连接块,所述连接块下端面固设有钩取杆,所述钩取杆内固设有开口朝外的滑动腔,所述滑动腔下端壁连通设置有弧腔,所述滑动腔上下端壁固设有滑动杆,所述滑动杆滑动连接设置与所述滑动腔靠近所述钩取箱中心端壁滑动连接的滑动块,所述滑动块与所述钩取箱通过连杆转动连接,所述滑动块下端面固设有软杆,所述软杆下端面固设有与所述弧腔端壁滑动连接的弧块。

4.如权利要求1所述的一种环保垃圾处理设备,所述杀毒组件包括固设于所述杀毒腔上端壁的旋转电机,所述旋转电机输出轴与所述杀毒腔下端壁转动连接,所述旋转电机输出轴外表面固设有主动齿轮,所述杀毒腔上端壁固设有开口朝下的若干环槽,所述环槽滑动设置有环块和与所述旋转电机输出轴转动连接的滑移块,所述环块下端面固设有动杆,所述动杆外表面固设有与所述主动齿轮彼此啮合的动力齿轮,所述动杆与所述滑移块转动连接,所述动杆内转动连接设有转动杆,所述转动杆内固设有推动气缸,所述推动气缸推杆固设有封闭板,所述封闭板下端面固设有若干紫外光线灯,所述杀毒腔下端壁连通设有穿腔。

5.如权利要求1所述的一种环保垃圾处理设备,所述污水处理组件包括固设于所述污水处理腔左端壁的进剂块,所述进剂块内固设有与所述污水处理腔端壁连通的进剂管,所述进剂管上端壁连通设置进剂斗,所述进剂斗内连通设有在进剂腔,所述污水处理腔左端壁连通设置进液管,所述进液管连通设置有进液阀,所述污水处理腔左端壁固设有搅拌电机,所述搅拌电机输出轴与所述污水处理腔右端壁转动连接,所述搅拌电机输出轴外表面固设有若干搅拌棒,所述污水处理腔左右端壁转动设置有过滤网,所述污水处理腔下端壁连通设有出水管,所述出水管连通设有出水阀,所述污水处理腔右端壁连通设置有透槽。

6.如权利要求1所述的一种环保垃圾处理设备,所述封闭组件包括固设于所述动力腔右端壁的主动电机,所述主动电机贯穿所述动力腔并与所述污水处理腔左端壁转动连接,所述主动电机输出轴与所述过滤网固设,所述动力腔上端壁转动连接有连转杆,所述连转杆外表面固设有同步轮和从动锥齿轮,所述主动电机输出轴外表面固设有与所述从动锥齿轮彼此啮合的主动锥齿轮,所述动力腔端壁滑动设有封闭板,所述动力腔前后端壁连通设置前后对称的侧腔,所述侧腔上下端壁转动设置转动轴,所述转动轴外表面固设有与所述同步轮皮带连接的皮带轮,所述转动轴外表面螺纹设置有与所述侧腔端壁滑动配合的螺纹块,所述螺纹块与所述封闭板通过连动板转动连接。
